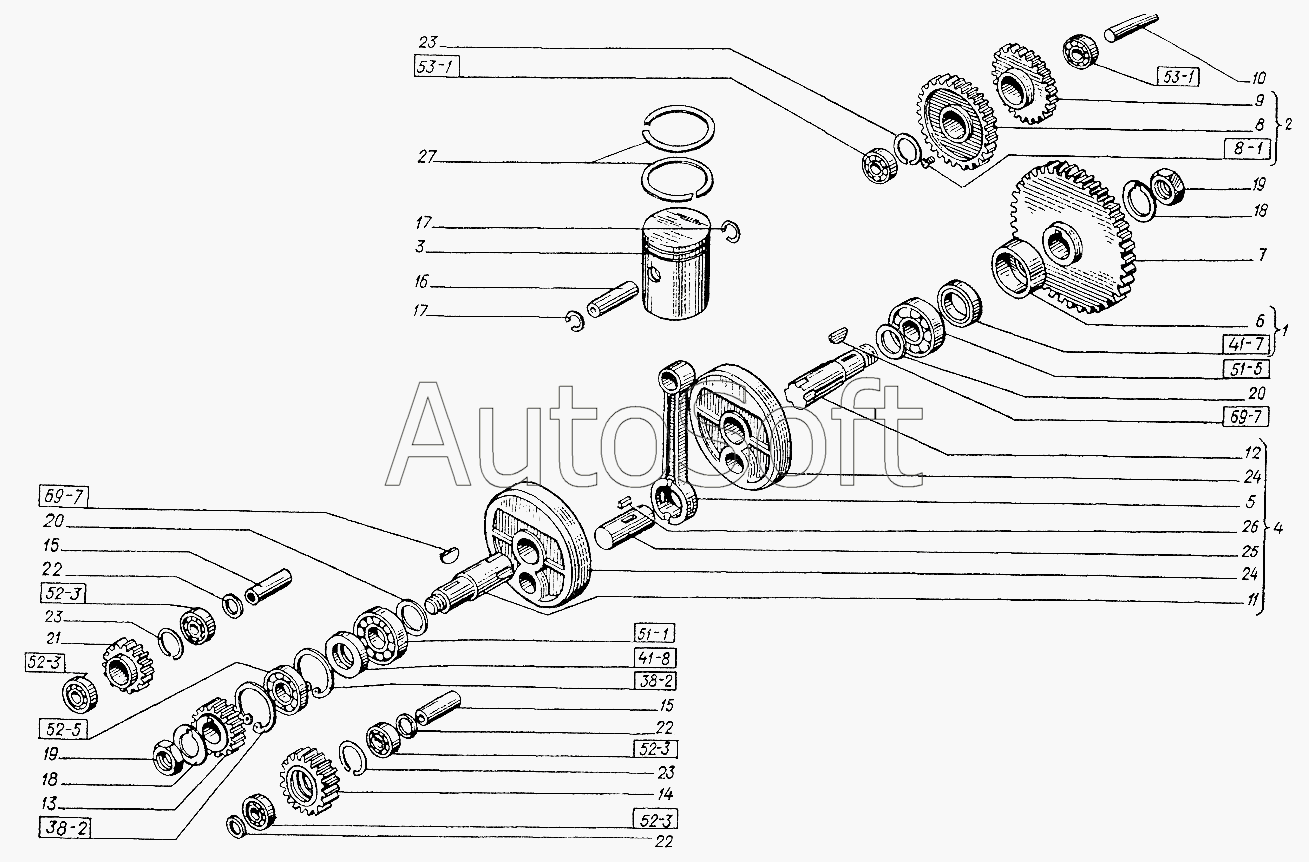

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Кривошипно-шатунный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
22
23
23
23
24
24
25
26
27
М6х8.1477
С52.13943
С52.13943
1.2-30x52-1.8752
1.2-30x52-1.8752
202.8338
202.8338
202.8338
202.8338
180502КС9.8882
180502КС9.8882
205.8338
2206КМ.8328
102206М.8328
5x9.24071
5x9.24071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-30x52-1.8752 | 1***2 | Манжета (d=30, D=52, h=10) | |
| 102206М.8328 | 1***8 | Подшипник (d=30, D=62, L=16) | |
| 180502КС9.8882 | 1***2 | Подшипник (d=15, D=35, L=14) | |
| 202.8338 | 2***8 | Подшипник | |
| 205.8338 | 2***8 | Подшипник | |
| 2206КМ.8328 | 2***8 | Подшипник (d=30, D=62, L=16) | |
| 5x9.24071 | 5***1 | Шпонка (b=5, h=9, d=22) | |
| М6х8.1477 | М***7 | Винт | |
| С52.13943 | С***3 | Кольцо (d=48,6, d1=56,2, b=5,1, S=1,7) | |
| 1 | 7***А | Уплотнение | |
| 2 | 3***1 | Шестерня промежуточная | |
| 3 | Д***Б | Поршень | |
| 4 | Д***Б | Коленчатый вал | |
| 5 | Д***В | Шатун | |
| 6 | 7***5 | Втулка сальника | |
| 7 | 3***1 | Маховик | |
| 8 | 3***1 | Венец | |
| 9 | 3***1 | Колесо зубчатое | |
| 10 | 3***0 | Палец промежуточной шестерни | |
| 11 | Д***Б | Полуось передняя | |
| 12 | Д***В | Полуось задняя | |
| 13 | Д***В | Шестерня коленчатого вала | |
| 14 | Д***Б | Шестерня промежуточная | |
| 15 | Д***А | Палец промежуточной шестерни | |
| 16 | Д***А | Палец поршня | |
| 17 | Д***8 | Кольцо стопорное | |
| 18 | Д***Б | Шайба замковая | |
| 19 | Д***А | Гайка маховика | |
| 20 | Д***А | Шайба дистанционная | |
| 21 | Д***А | Шестерня привода магнето | |
| 22 | Д***7 | Шайба | |
| 23 | Д***8 | Кольцо | |
| 24 | Д***Г | Щека | |
| 25 | Д***Г | Палец кривошипа | |
| 26 | Д***9 | Ролик подшипника шатуна | |
| 27 | Д***А | Кольцо поршневое хромированное |
