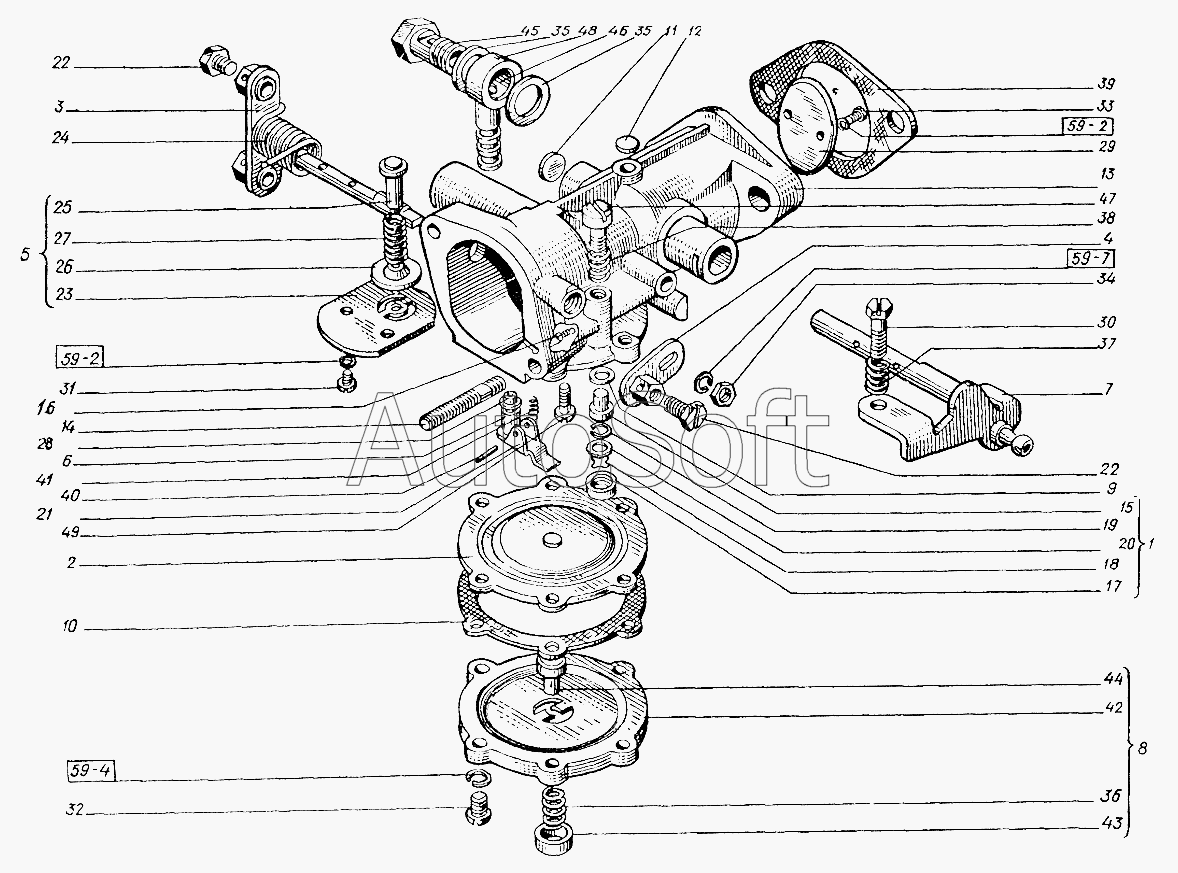

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Карбюратор
40
28
29
30
31
32
33
34
35
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
3Т.65Г.6402
3Т.65Г.6402
5Л.65Г.6402
6Л.65Г.6402
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3Т.65Г.6402 | 3***2 | Шайба (d=3,1, b=S=1) | |
| 5Л.65Г.6402 | 5***2 | Шайба (d=5,1, b=S=1) | |
| 6Л.65Г.6402 | 6***2 | Шайба (d=6,1, b=S=1,2) | |
| 1 | 1***5 | Клапан обратный | |
| 2 | 1***0 | Мембрана | |
| 3 | 1***0 | Валик | |
| 4 | 1***0 | Рычаг | |
| 5 | 1***5 | Заслонка воздушная | |
| 6 | 1***5 | Игла клапана | |
| 7 | 1***0 | Валик | |
| 8 | К***0 | Крышка | |
| 9 | 1***1 | Шайба | |
| 10 | 1***9 | Прокладка | |
| 11 | 1***2 | Заглушка | |
| 12 | 1***3 | Заглушка | |
| 13 | 1***2 | Корпус | |
| 14 | 1***4 | Шпилька | |
| 15 | 1***1 | Распылитель | |
| 16 | 1***6 | Жиклер | |
| 17 | 1***6 | Корпус клапана | |
| 18 | 1***7 | Пластина клапана | |
| 19 | 1***8 | Замок клапана | |
| 20 | 1***9 | Шайба | |
| 21 | 1***6 | Рычаг | |
| 22 | 1***9 | Винт | |
| 23 | 1***1 | Заслонка | |
| 24 | 1***5 | Пружина | |
| 25 | 1***6 | Ось | |
| 26 | 1***7 | Клапан | |
| 27 | 1***8 | Пружин | |
| 28 | 1***4 | Седло | |
| 29 | 1***1 | Заслонка дроссельная | |
| 30 | 1***6 | Винт | |
| 31 | 0***0 | Винт | |
| 32 | 0***4 | Винт | |
| 33 | 0***6 | Винт | |
| 34 | 0***3 | Гайка | |
| 35 | 0***7 | Шайба | |
| 36 | 0***3 | Пружина | |
| 37 | 0***4 | Пружина | |
| 38 | 0***8 | Пружина | |
| 39 | Д***3 | Прокладка фланца патрубка | |
| 40 | К***А | Ось | |
| 41 | К***6 | Пружина | |
| 42 | К***0 | Крышка | |
| 43 | К***2 | Кнопка | |
| 44 | К***0 | Утолитель диафрагмы | |
| 45 | К***7 | Болт | |
| 46 | К***8 | Сетка | |
| 47 | К***Б | Винт | |
| 48 | К***2 | Штуцер | |
| 49 | К***6 | Винт |
