Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9

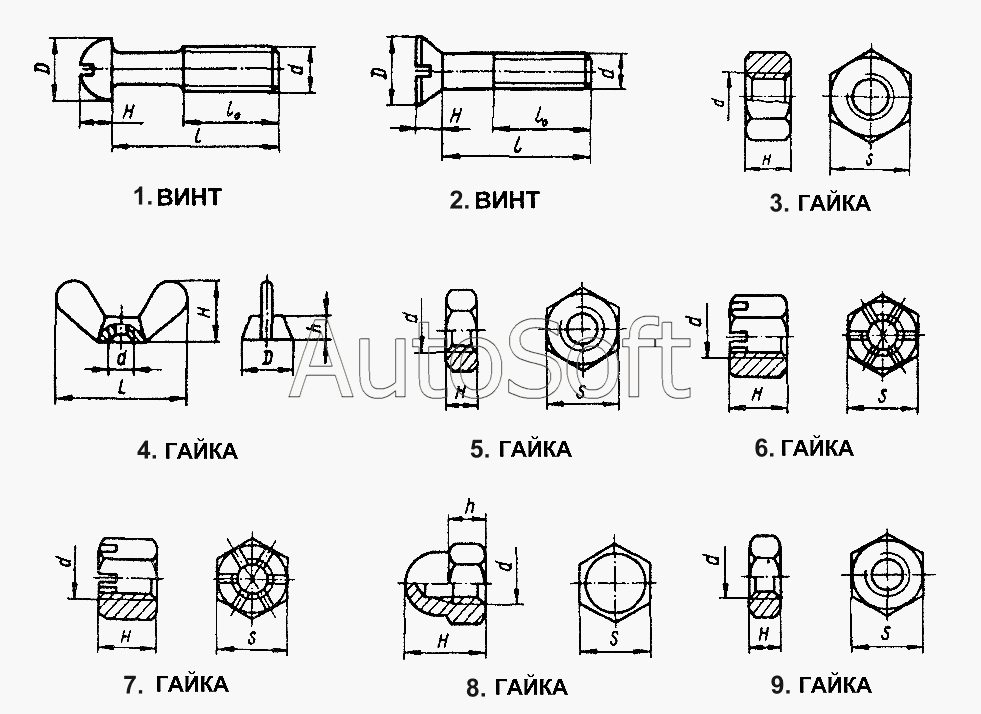

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Винт (d=3, l=10, L0=10, H=2,1, D=5,5) | |
| 1 | М***3 | Винт (d=3, l=30, L0=12, H=2,1, D=5,5) | |
| 1 | М***3 | Винт (d=4, l=8, L0=8, H=2,8, D=7) | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт (d=4, l=14, L0=14, H=2,8, D=7) | |
| 1 | М***3 | Винт (d=4, l=18, L0=14, H=2,8, D=7) | |
| 1 | М***3 | Винт (d=4, l=30, L0=14, H=2,8, D=7) | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт (d=5, l=30, L0=16, H=3.5, D=8,5) | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт (d=6, l=25, L0=18, H=4,2, D=10) | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 1 | М***3 | Винт | |
| 2 | М***5 | Винт (d=10, l=32, L0=32, H=5, D=18) | |
| 2 | М***5 | Винт (d=3, l=16, L0=16, H=1,5, D=5,6) | |
| 2 | М***5 | Винт (d=3, l=25, L0=12, H=1,5, D=5,6) | |
| 2 | М***5 | Винт (d=4, l=12, L0=12, H=2, D=7,4) | |
| 2 | М***5 | Винт (d=4, l=25, L0=14, H=2, D=7,4) | |
| 2 | М***5 | Винт | |
| 2 | М***5 | Винт (d=5, l=16, L0=16, H=2,5, D=9,2) | |
| 2 | М***5 | Винт | |
| 2 | М***5 | Винт | |
| 2 | М***5 | Винт (d=6, l=14, L0=14, H=3, D=11) | |
| 2 | М***5 | Винт (d=6, l=18, L0=18, H=3, D=11) | |
| 2 | М***5 | Винт (d=6, l=40, L0=18, H=3, D=11) | |
| 2 | М***5 | Винт (d=8, l=12, L0=12, H=4, D=14,5) | |
| 3 | М***4 | Гайка (d=10, H=8, S=14) | |
| 3 | М***4 | Гайка (d=12, H=10, S=16) | |
| 3 | М***4 | Гайка (d=12, H=10, S=16) | |
| 3 | М***6 | Гайка (d=12, H=7, S=17) | |
| 3 | М***4 | Гайка (d=12, H=10, S=16) | |
| 3 | М***4 | Гайка (d=12, H=10, S=16) | |
| 3 | М***6 | Гайка (d=14, H=8, S=18) | |
| 3 | М***6 | Гайка (d=14, H=8, S=18) | |
| 3 | М***6 | Гайка | |
| 3 | М***6 | Гайка (d=22, H=11, S=30) | |
| 3 | М***6 | Гайка | |
| 3 | М***6 | Гайка | |
| 3 | М***4 | Гайка | |
| 3 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| 4 | М***2 | Гайка | |
| 4 | М***2 | Гайка | |
| 4 | М***2 | Гайка | |
| 5 | 2***6 | Гайка (d=6, H=4, S=10) | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка (d=18, H=15, S=27) | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка | |
| 5 | М***5 | Гайка (d=8, H=6,5, S=13) | |
| 6 | М***8 | Гайка | |
| 6 | М***8 | Гайка | |
| 6 | М***9 | Гайка | |
| 6 | М***9 | Гайка | |
| 6 | М***8 | Гайка (d=24, H=27, S=36) | |
| 6 | М***9 | Гайка | |
| 7 | М***9 | Гайка (d=10, H=5, S=16) | |
| 7 | М***9 | Гайка (d=10, H=5, S=16) | |
| 7 | М***9 | Гайка (d=12, H=6, S=18) | |
| 7 | М***9 | Гайка (d=12, H=6, S=18) | |
| 7 | М***7 | Гайка (d=14, H=11, S=22) | |
| 7 | М***9 | Гайка | |
| 7 | М***9 | Гайка (d=18, H=9, S=27) | |
| 7 | М***7 | Гайка | |
| 7 | М***9 | Гайка | |
| 7 | М***7 | Гайка (d=3, H=2,4, S=5,5) | |
| 7 | М***7 | Гайка | |
| 7 | М***7 | Гайка | |
| 7 | М***7 | Гайка | |
| 7 | М***7 | Гайка (d=8, H=6,5, S=13) | |
| 8 | М***0 | Гайка | |
| 9 | М***1 | Гайка (d=10, H=8, S=14) | |
| 9 | М***3 | Гайка (d=10, H=12, S=17) | |
| 9 | М***3 | Гайка (d=8, H=9, S=13) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
