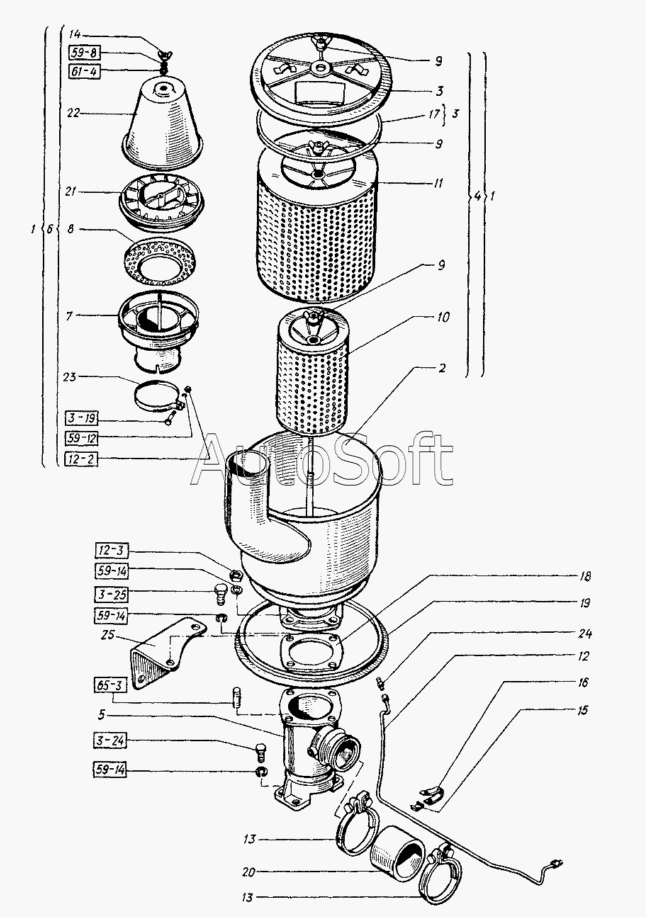

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Воздухоочиститель
М12x35.7796
20
21
22
23
24
25
М10x45.7796
М12х30.7796
19
М10.2524
М12.2524
М12.2524
10.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
6.65Г.6402
6х1,2.04.11371
М12х30.22034
10
2
3
3
4
5
6
7
8
9
9
9
1
1
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 6х1,2.04.11371 | 6***1 | Шайба (d=6,4, d1=12,5, S=1,2) | |
| М10.2524 | М***4 | Гайка (d=10, H=8, S=14) | |
| М10x45.7796 | М***6 | Болт | |
| М12.2524 | М***4 | Гайка (d=12, H=10, S=16) | |
| М12.2524 | М***4 | Гайка (d=12, H=10, S=16) | |
| М12x35.7796 | М***6 | Болт | |
| М12х30.22034 | М***4 | Шпилька (d=12, l=30, l0=25, l1=15) | |
| М12х30.7796 | М***6 | Болт | |
| 1 | 6***0 | Воздухоочиститель | |
| 2 | 6***0 | Корпус | |
| 3 | 6***1 | Крышка | |
| 4 | 6***0 | Воздухоочиститель, вторая ступень | |
| 5 | 6***1 | Кронштейн | |
| 6 | 6***0 | Моноциклон | |
| 7 | 6***0 | Патрубок | |
| 8 | 6***0 | Сетка | |
| 9 | 6***0 | Зажни | |
| 10 | 6***0 | Фильтр патрон | |
| 11 | 6***0 | Фильтр патрон | |
| 12 | 6***0 | Трубопровод | |
| 13 | А***1 | Хомут | |
| 14 | 1***6 | Гайка | |
| 15 | 2***1 | Прокладка | |
| 16 | 2***4 | Хомут | |
| 17 | 6***0 | Кольцо уплотнительное | |
| 18 | 6***0 | Прокладка | |
| 19 | 6***0 | Кольцо уплотнительное | |
| 20 | 6***0 | Шланг соединительный | |
| 21 | 6***0 | Завихритель | |
| 22 | 6***0 | Колпак | |
| 23 | 6***0 | Хомут | |
| 24 | 6***0 | Штуцер | |
| 25 | 6***0 | Кронштейн |
