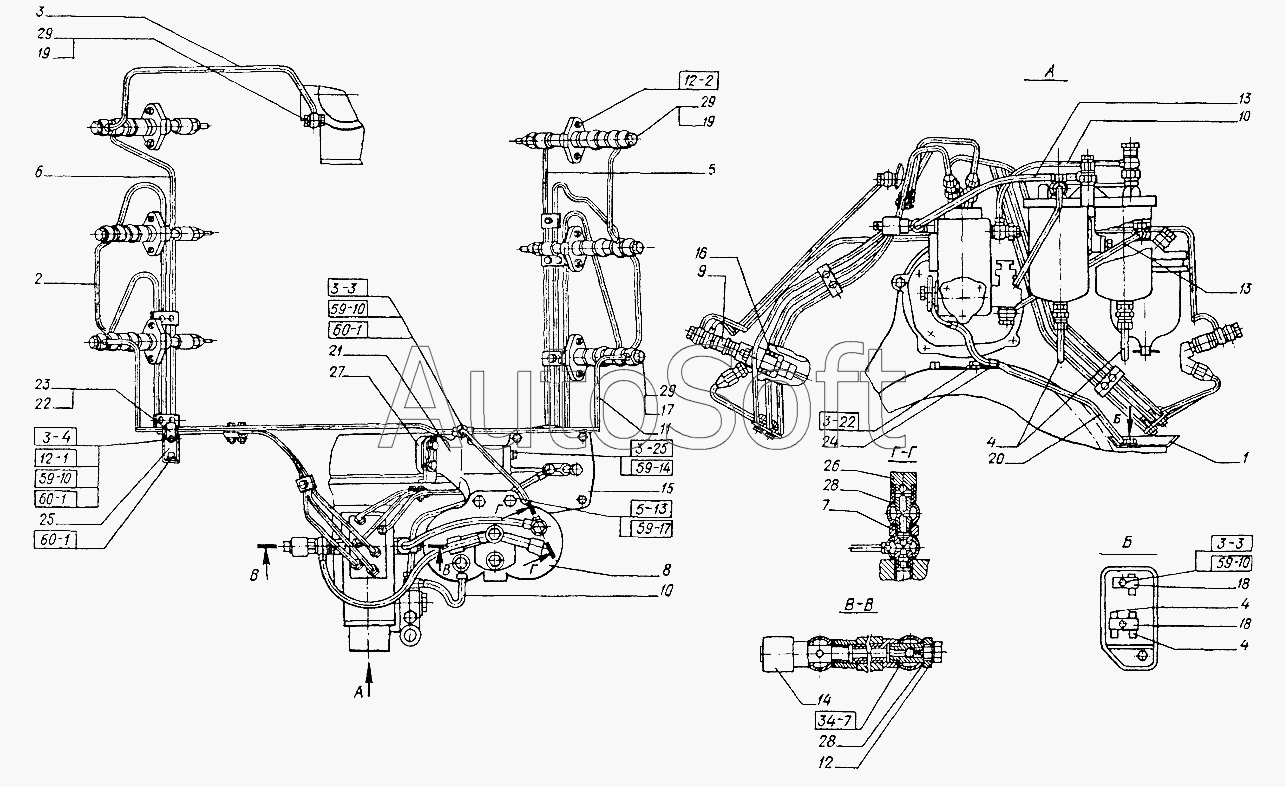

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Топливопроводы
М12x35.7796
21
22
23
24
25
26
27
28
28
29
29
29
М12x20.7796
20
М14х30.7798
М8х16.7796
М8х16.7796
М8х20.7796
М10.2524
М8.2524
014-017-19-2-2.9833
12.65Г.6402
14.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
10
10
1
2
3
4
4
4
5
6
7
8
9
1
11
12
13
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 014-017-19-2-2.9833 | 0***3 | Кольцо (D=13,6, d=1,9) | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 14.65Г.6402 | 1***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.2524 | М***4 | Гайка (d=10, H=8, S=14) | |
| М12x20.7796 | М***6 | Болт (d=12, l=20, L0=20, H=7, S=17) | |
| М12x35.7796 | М***6 | Болт | |
| М14х30.7798 | М***8 | Болт (d=14, l=30, L0=30, H=9, S=22) | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х16.7796 | М***6 | Болт | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 6***0 | Подставка фильтра | |
| 1 | 6***0 | Подставка фильтра | |
| 2 | 6***1 | Трубка слива | |
| 3 | 6***0 | Трубка | |
| 4 | 6***1 | Трубка | |
| 5 | 6***1 | Топливопроводы к первому, второму, третьему цилиндрам | |
| 6 | 6***1 | Топливопроводы к четвертому, пятому, шестому цилиндрам | |
| 7 | 1***1 | Клапан удаления воздуха | |
| 8 | 2***2 | Топливный фильтр тонкой очистки ФТ-150А | |
| 9 | 3***Т | Форсунка ФД-22М | |
| 10 | 6***0 | Трубка | |
| 11 | 6***0 | Трубка | |
| 12 | 6***0 | Клапан | |
| 13 | 6***2 | Трубка | |
| 14 | 4***1 | Клапан электромагнитный топливный | |
| 15 | А***2 | Фильтр грубой очистки топлива ФГ-75 | |
| 16 | 6***0 | Кольцо уплотняющее | |
| 17 | 6***0 | Болт зажимной | |
| 18 | 6***0 | Хомут | |
| 19 | 6***0 | Болт зажимной | |
| 20 | 6***0 | Трубка | |
| 21 | 6***0 | Кронштейн | |
| 22 | 6***0 | Хомут | |
| 23 | 1***1 | Прокладка | |
| 24 | 6***0 | Хомут | |
| 25 | 6***0 | Кронштейн | |
| 26 | 6***0 | Болт | |
| 27 | 1***4 | Зацеп пружины | |
| 28 | С***А | Прокладка | |
| 29 | С***А | Прокладка поворотного угольника |
