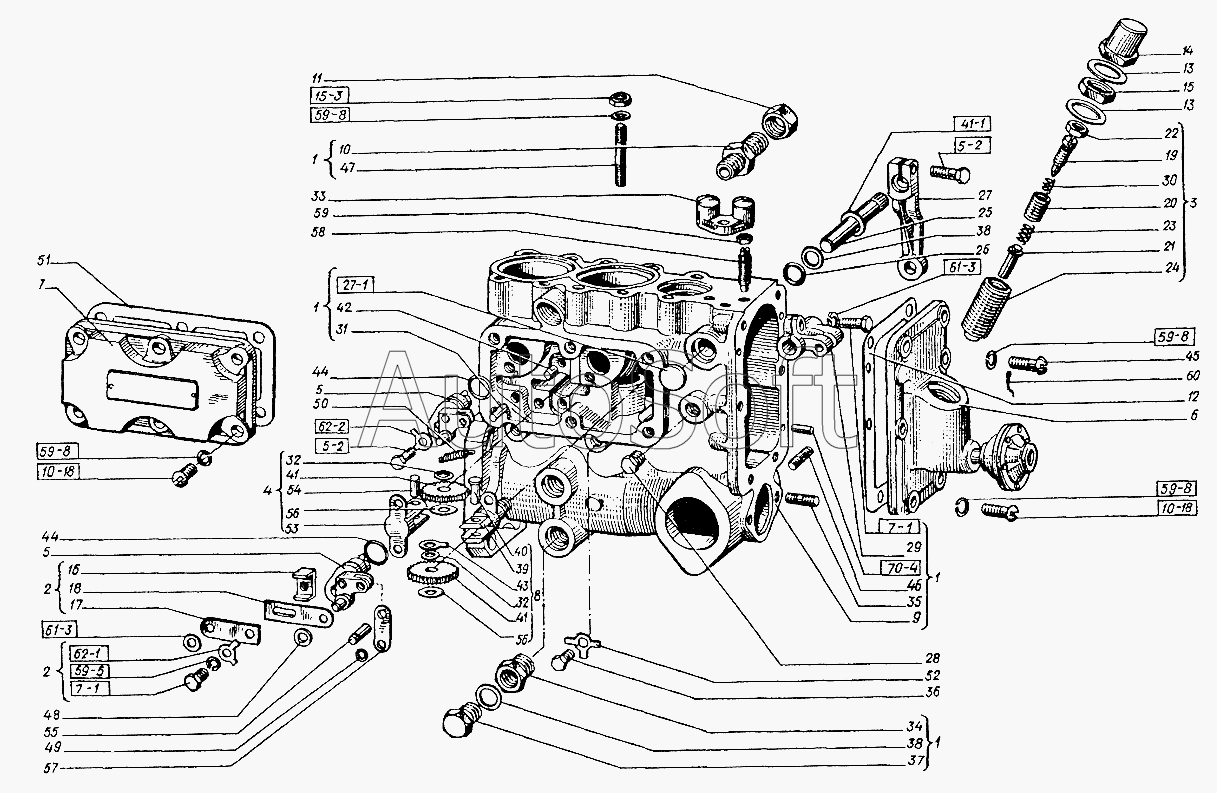

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Корпус топливного насоса
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
М5х12.7805
М5х12.7805
М6х14.7798
М6х14.7798
М6х8.17473
М6х8.17473
М6.5915
14.3111
1.2-9x22-1.8752
5.65Г.6402
5.04.11371
5.04.11371
5.01.13463
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.01.13463
2.5x10.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-9x22-1.8752 | 1***2 | Манжета (d=9, D=22, h=7) | |
| 14.3111 | 1***1 | Заглушка (D=14, R=17, S=1,4) | |
| 2.5x10.3128 | 2***8 | Штифт (d=5, L=10) | |
| 5.01.13463 | 5***3 | Шайба (d=5,3, d1=8, S=0,5) | |
| 5.04.11371 | 5***1 | Шайба | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6.01.13463 | 6***3 | Шайба (d=6,4, d1=10, S=0,8) | |
| 6.65Г.6402 | 6***2 | Шайба | |
| М5х12.7805 | М***5 | Болт (d=5, l=12, L0=12, H=3,5, S=8) | |
| М6.5915 | М***5 | Гайка | |
| М6х14.7798 | М***8 | Болт | |
| М6х8.17473 | М***3 | Винт | |
| 1 | 5***0 | Корпус насоса | |
| 2 | 2***0 | Тяга | |
| 3 | 2***7 | Корректор | |
| 4 | 2***0 | Кронштейн | |
| 5 | 2***0 | Втулка | |
| 6 | 5***0 | Ограничитель дымления | |
| 7 | 5***7 | Крышка | |
| 8 | 5***0 | Кронштейн | |
| 9 | 5***5 | Корпус насоса | |
| 10 | 5***6 | Штуцер | |
| 11 | 2***2 | Болт | |
| 12 | 2***6 | Прокладка | |
| 13 | 2***1 | Прокладка | |
| 14 | 2***2 | Колпачок корректора | |
| 15 | 2***3 | Контргайка корректора | |
| 16 | 2***3 | Скоба | |
| 17 | 2***6 | Тяга | |
| 18 | 2***0 | Тяга | |
| 19 | 2***1 | Ограничитель | |
| 20 | 2***1 | Винт регулировочный | |
| 21 | 2***1 | Шток | |
| 22 | 2***5 | Контргайка регулировочного винта | |
| 23 | 2***6 | Пружина корректора | |
| 24 | 2***1 | Корпус корректора | |
| 25 | 2***1 | Ось рычага управления | |
| 26 | 2***3 | Кольцо уплотнительное | |
| 27 | 2***4 | Рычаг управления | |
| 28 | 2***8 | Пробка | |
| 29 | 2***2 | Втулка рычажная | |
| 30 | 2***1 | Пружина | |
| 31 | 2***1 | Штифт | |
| 32 | 2***8 | Шайба груза | |
| 33 | 2***3 | Колпачок | |
| 34 | 2***6 | Втулка резьбовая | |
| 35 | 2***7 | Шпилька | |
| 36 | 2***7 | Винт установочный толкатели | |
| 37 | 2***1 | Пробка | |
| 38 | 2***2 | Прокладка | |
| 39 | 2***5 | Кронштейн | |
| 40 | 2***6 | Ось | |
| 41 | 2***А | Шестерня промежуточная | |
| 42 | 2***5 | Штифт | |
| 43 | 2***7 | Шайба стопорная | |
| 44 | 2***2 | Кольцо уплотнительное | |
| 45 | 2***9 | Винт | |
| 46 | 2***5 | Шпилька | |
| 47 | 2***6 | Шпилька | |
| 48 | 2***2 | Шайба | |
| 49 | 2***8 | Замок | |
| 50 | 2***1 | Пружина запуска | |
| 51 | 2***6 | Прокладка | |
| 52 | 2***6 | Шайба | |
| 53 | 2***1 | Кронштейн | |
| 54 | 2***2 | Ось | |
| 55 | 5***2 | Ось | |
| 56 | 5***3 | Шайба | |
| 57 | 5***0 | Тяга | |
| 58 | 5***1 | Винт | |
| 59 | 7***6 | Гайка | |
| 60 | К***0 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
