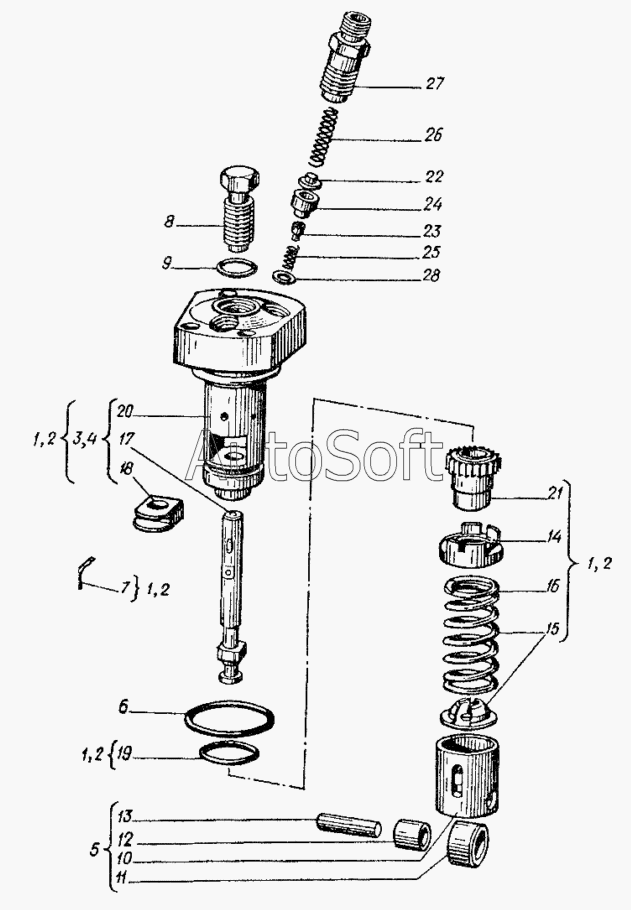

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Детали привода
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
1
1
14
13
12
11
10
9
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Секция высокого давления | |
| 2 | 5***0 | Секция высокого давления | |
| 3 | 5***0 | Плунжерная пара | |
| 4 | 5***0 | Плунжерная пара | |
| 5 | 5***0 | Толкатель | |
| 6 | 2***2 | Кольцо уплотнительное | |
| 7 | 2***5 | Чека монтажная | |
| 8 | 5***6 | Пробка | |
| 9 | 2***0 | Прокладка | |
| 10 | 5***4 | Толкатель | |
| 11 | 2***8 | Ролик толкателя | |
| 12 | 2***1 | Ролик толкателя | |
| 13 | 2***4 | Ось ролика толкателя | |
| 14 | 5***4 | Тарелка | |
| 15 | 5***6 | Тарелка | |
| 16 | 2***0 | Пружина толкателя | |
| 17 | 5***4 | Плунжер | |
| 18 | 5***5 | Дозатор | |
| 19 | 2***6 | Кольцо уплотнительное | |
| 20 | 5***8 | Втулка | |
| 21 | 5***4 | Втулка | |
| 22 | 5***4 | Клапан | |
| 23 | 2***5 | Клапан обратный | |
| 24 | 5***6 | Седло | |
| 25 | 2***7 | Пружина обратного клапана | |
| 26 | 2***8 | Пружина нагнетательного клапана | |
| 27 | 5***6 | Штуцер | |
| 28 | 1***8 | Прокладка |
