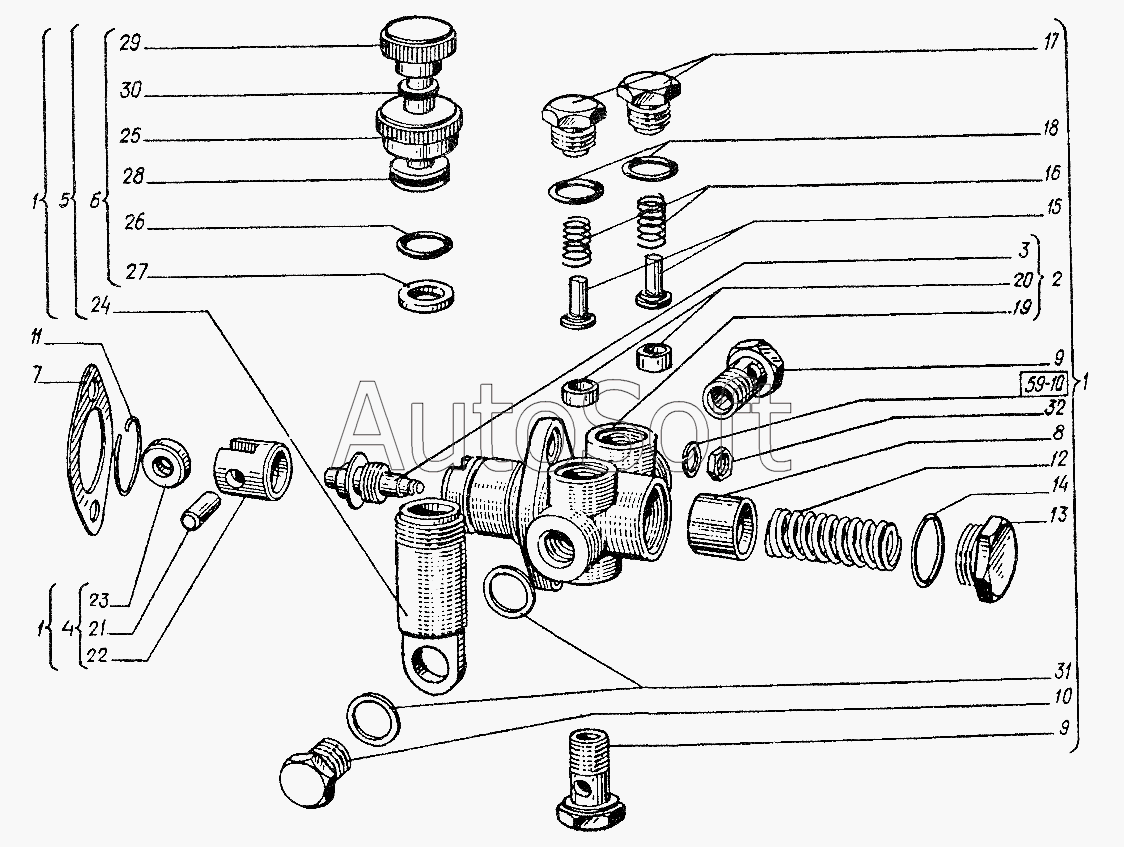

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Насос топливоподкачивающий
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
8.65Г.6402
1
1
1
16
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.65Г.6402 | 8***2 | Шайба | |
| 1 | 2***5 | Насос топливоподкачивающий | |
| 2 | 2***0 | Корпус подкачивающего насоса | |
| 3 | 2***0 | Втулка штока | |
| 4 | 2***0 | Толкатель поршня | |
| 5 | 2***1 | Насос ручной прокачки | |
| 6 | 2***1 | Рукоятка | |
| 7 | 2***9 | Прокладка | |
| 8 | 2***1 | Поршень | |
| 9 | 2***2 | Болт | |
| 10 | 2***3 | Болт | |
| 11 | 2***5 | Кольцо стопорное | |
| 12 | 2***6 | Пружина поршня | |
| 13 | 2***2 | Пробка | |
| 14 | 2***1 | Кольцо уплотнительное | |
| 15 | 2***2 | Клапан | |
| 16 | 2***7 | Пружина клапана | |
| 17 | 2***1 | Пробка клапана | |
| 18 | 2***1 | Прокладка | |
| 19 | 2***4 | Корпус | |
| 20 | 2***5 | Седло клапана | |
| 21 | 2***4 | Ось толкателя | |
| 22 | 2***6 | Толкатель поршня | |
| 23 | 2***8 | Ролик толкателя | |
| 24 | 2***6 | Цилиндр | |
| 25 | 2***8 | Крышка цилиндра | |
| 26 | 2***1 | Кольцо уплотнительное | |
| 27 | 2***1 | Кольцо уплотнительное | |
| 28 | 2***0 | Поршень | |
| 29 | 2***1 | Рукоятка | |
| 30 | 2***0 | Шток | |
| 31 | 2***1 | Прокладка | |
| 32 | 2***9 | Гайка |
