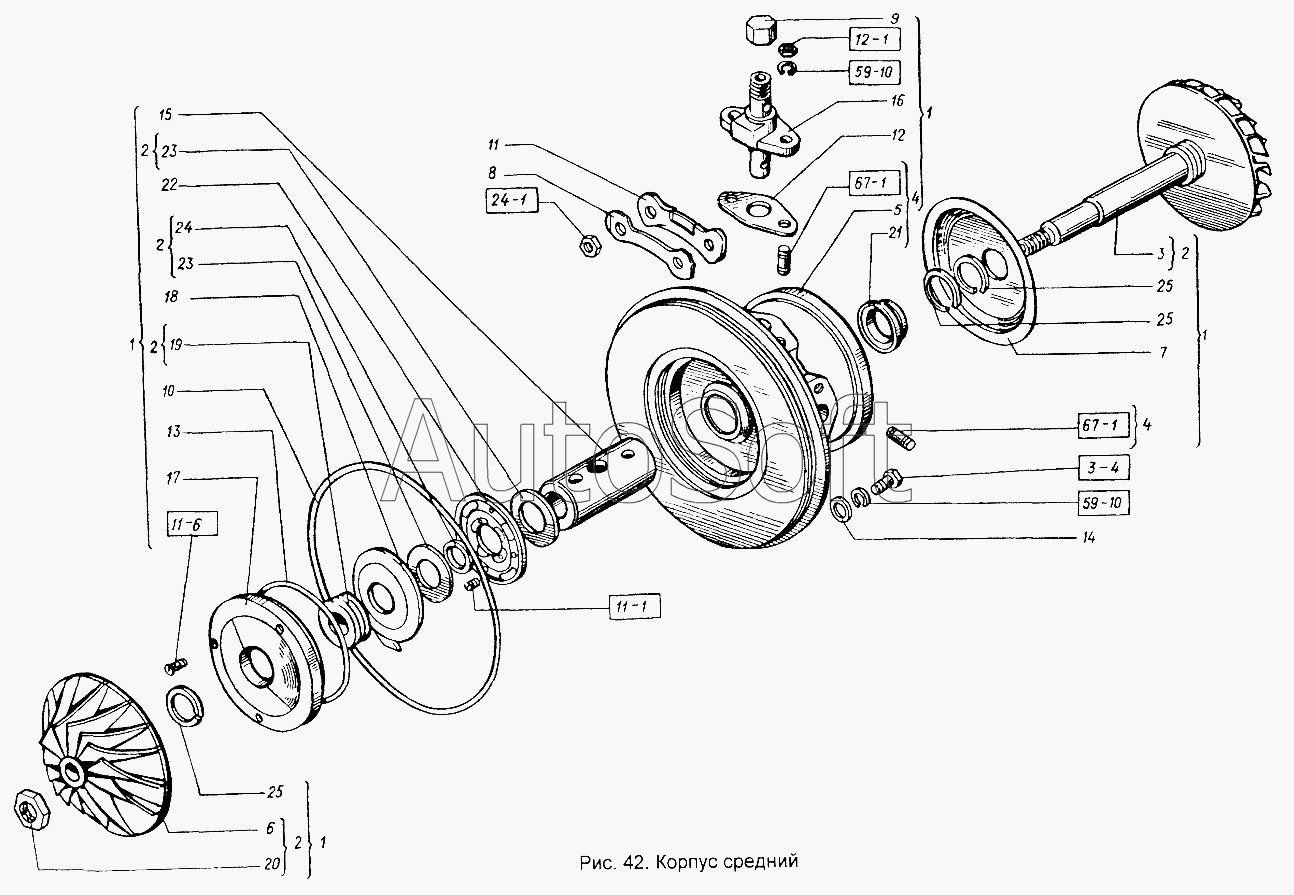

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Корпус средний
17
М8х16.22038
М8х16.22038
8.65Г.6402
8.65Г.6402
М8.2524
М10.15521
М5х16.17475
М3х16.17475
М8х20.7796
25
25
25
24
23
23
22
21
20
19
18
1
1
1
1
16
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.15521 | М***1 | Гайка (d=10, H=8, S=14) | |
| М3х16.17475 | М***5 | Винт (d=3, l=16, L0=16, H=1,5, D=5,6) | |
| М5х16.17475 | М***5 | Винт (d=5, l=16, L0=16, H=2,5, D=9,2) | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х16.22038 | М***8 | Шпилька (d=8, l=16, l0=12, l1=16) | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 2***1 | Корпус средний | |
| 2 | 2***1 | Ротор | |
| 3 | 2***1 | Вал | |
| 4 | 2***0 | Корпус средний | |
| 5 | 2***0 | Корпус средний | |
| 6 | 1***1 | Колесо | |
| 7 | 2***0 | Экран-проставка | |
| 8 | 1***0 | Шайба замковая | |
| 9 | 1***0 | Гайка накидная | |
| 10 | 1***0 | Кольцо | |
| 11 | 1***0 | Планка | |
| 12 | 1***0 | Прокладка | |
| 13 | 1***0 | Кольцо | |
| 14 | 1***0 | Шайба | |
| 15 | 1***0 | Подшипник | |
| 16 | 1***0 | Фиксатор | |
| 17 | 1***0 | Диск | |
| 18 | 1***0 | Щиток | |
| 19 | 1***0 | Маслоотражатель | |
| 20 | 1***0 | Гайка | |
| 21 | 1***0 | Втулка | |
| 22 | 1***0 | Подшипник | |
| 23 | 1***0 | Кольцо | |
| 24 | 1***0 | Кольцо | |
| 25 | 7***1 | Кольцо |
