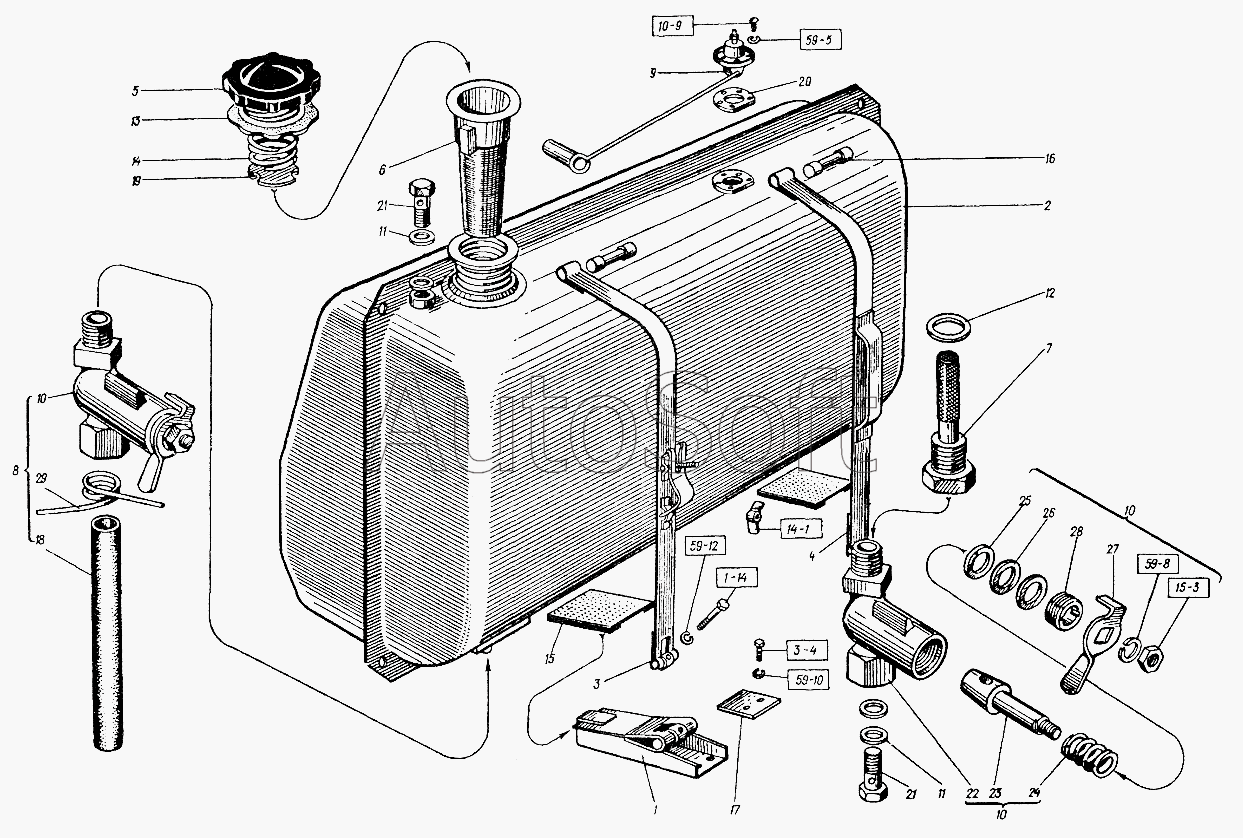

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Бак топливный
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
М10x70.7795
М8х20.7796
М5х10.17473
М6.5915
М6.3032
10.65Г.6402
5.65Г.6402
6.65Г.6402
8.65Г.6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10x70.7795 | М***5 | Болт | |
| М5х10.17473 | М***3 | Винт | |
| М6.3032 | М***2 | Гайка | |
| М6.5915 | М***5 | Гайка | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 1***1 | Кронштейн | |
| 2 | 1***1 | Корпус топливного бака | |
| 3 | 1***1 | Лента бака левая | |
| 4 | 1***1 | Лента бака правая | |
| 5 | 7***4 | Крышка в сборе | |
| 6 | 1***6 | Фильтр 160Б ГОСТ 15870-84 | |
| 7 | 1***8 | Переходник | |
| 8 | 1***9 | Кран со шлангом | |
| 9 | Б***Д | Датчик указателя уровня топлива | |
| 10 | К***0 | Кран Кр-25 (ПП6-1) | |
| 11 | 1***6 | Прокладка | |
| 12 | 5***А | Прокладка краника | |
| 13 | 7***3 | Прокладка | |
| 14 | 7***6 | Пружина | |
| 15 | 1***А | Прокладка под бак | |
| 16 | 1***5 | Палец | |
| 17 | 1***8 | Пластина | |
| 18 | 1***8 | Шланг сливной | |
| 19 | 1***3 | Заслонка | |
| 20 | 1***А | Прокладка | |
| 21 | А***3 | Болт | |
| 22 | К***1 | Корпус | |
| 23 | К***2 | Пробка | |
| 24 | К***3 | Пружина | |
| 25 | К***4 | Шайба | |
| 26 | К***5 | Шайба сальника | |
| 27 | К***6 | Ручка | |
| 28 | К***7 | Гайка сальника | |
| 29 | П***0 | Проволока |
