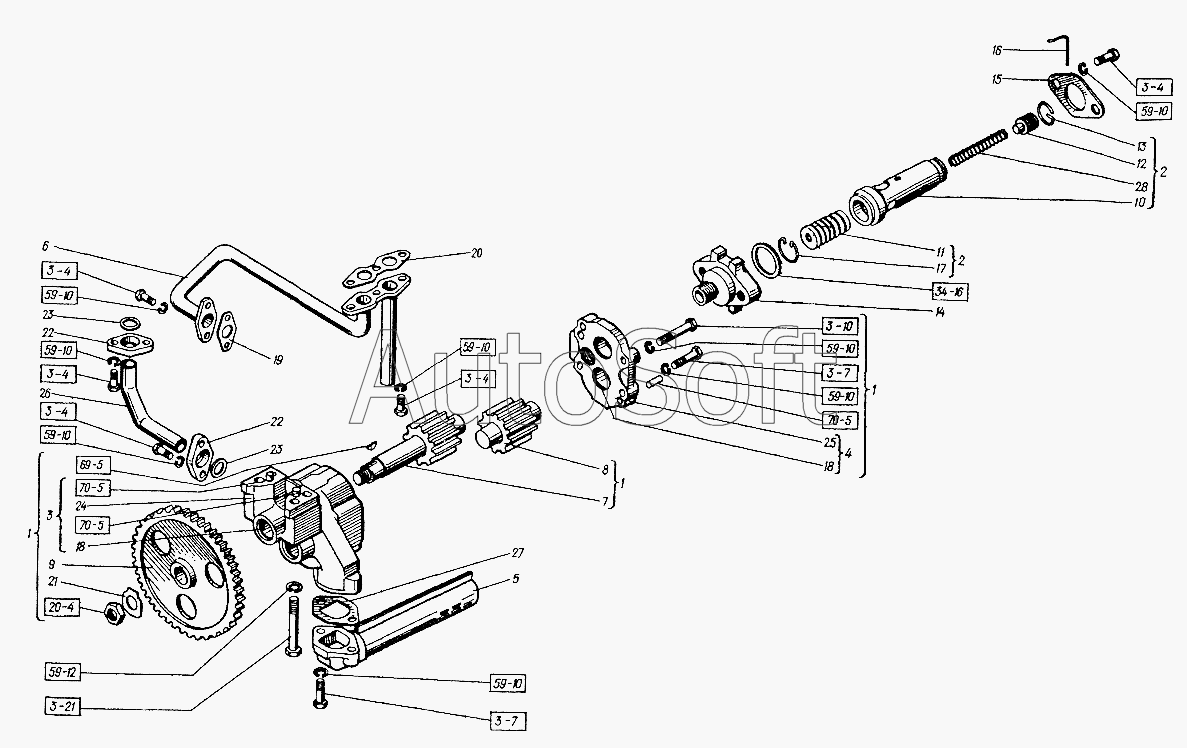

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Насос масляный
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
М10х80.7796
М8х20.7796
М8х20.7796
М8х20.7796
М8х20.7796
М8х20.7796
М8Х35.7796
М8Х35.7796
М8х55.7796
М18х1,5.5929
026-032-36-2-4.9833
10.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
5x6,5.24071
2.8x20.3128
2.8x20.3128
2.8x20.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 026-032-36-2-4.9833 | 0***3 | Кольцо (D=25,5, d=3,6) | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 2.8x20.3128 | 2***8 | Штифт (d=8, L=20) | |
| 5x6,5.24071 | 5***1 | Шпонка (b=5, h=6,5, d=16) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10х80.7796 | М***6 | Болт | |
| М18х1,5.5929 | М***9 | Гайка (d=18, H=9, S=27) | |
| М8х20.7796 | М***6 | Болт | |
| М8Х35.7796 | М***6 | Болт (d=8, l=35, L0=22, H=5, S=12) | |
| М8х55.7796 | М***6 | Болт (d=8, l=55, L0=22, H=5, S=12) | |
| 1 | 6***1 | Насос масляный | |
| 2 | 6***0 | Клапан | |
| 3 | 7***0 | Корпус | |
| 4 | 7***1 | Крышка | |
| 5 | 7***1 | Трубка всасывающая | |
| 6 | 7***0 | Трубка | |
| 7 | 7***0 | Колесо зубчатое | |
| 8 | 7***0 | Колесо зубчатое | |
| 9 | 6***0 | Колесо | |
| 10 | 6***0 | Корпус клапана | |
| 11 | 6***0 | Плунжер | |
| 12 | 6***0 | Пробка | |
| 13 | 6***0 | Кольцо стопорное | |
| 14 | 6***0 | Переходник | |
| 15 | 6***0 | Фланец | |
| 16 | 6***0 | Проволока | |
| 17 | 1***0 | Кольцо стопорное | |
| 18 | 6***0 | Втулка масляного насоса | |
| 19 | 6***0 | Прокладка | |
| 20 | 6***0 | Прокладка | |
| 21 | 6***0 | Шайба стопорная | |
| 22 | 6***1 | Фланец трубки | |
| 23 | 6***0 | Кольцо | |
| 24 | 7***0 | Корпус | |
| 25 | 7***1 | Крышка | |
| 26 | 7***0 | Трубка к маслофильтру | |
| 27 | 7***0 | Прокладка | |
| 28 | С***Б | Пружина |
