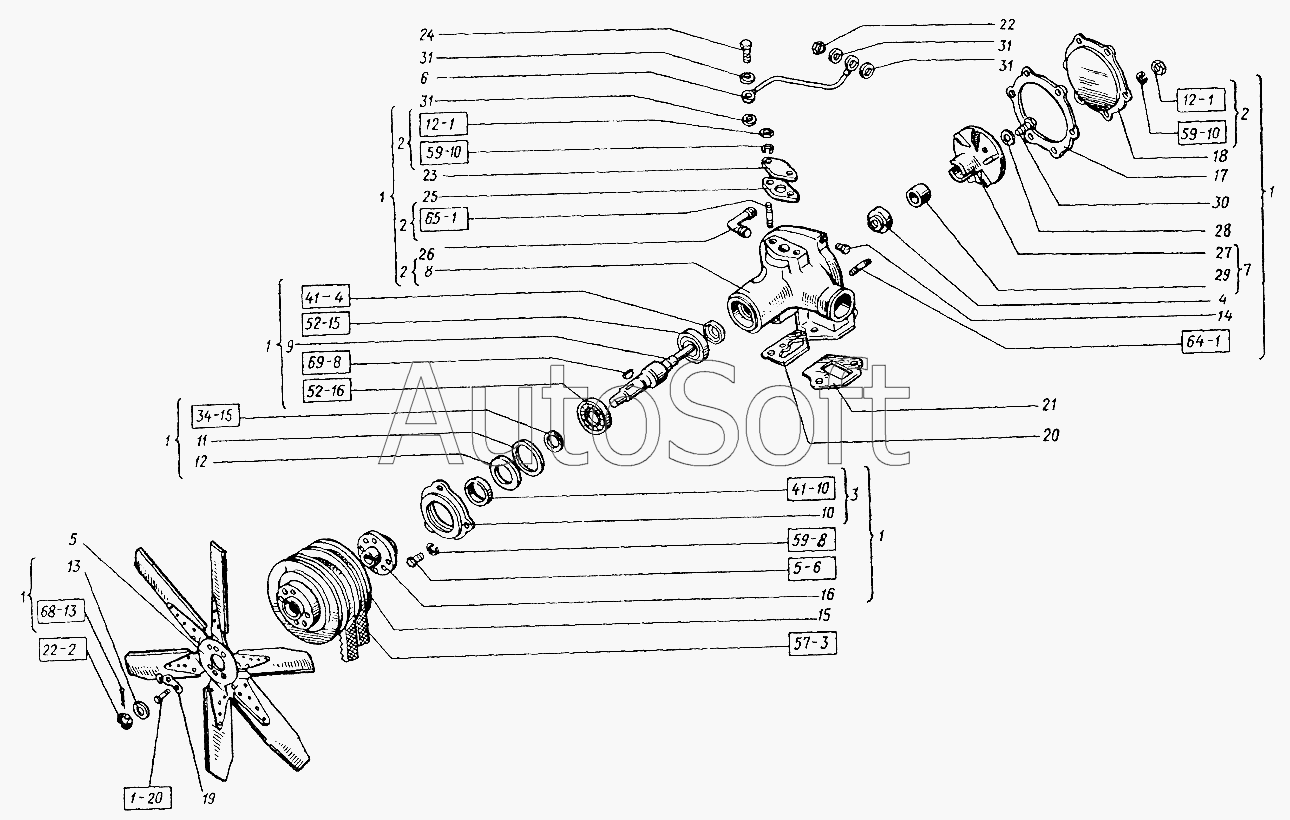

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Насос водяной
1
1
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
31
М12х1,25x55.7795
М6х25.7798
М8.2524
М8.2524
024-030-36-2-2.9833
1.1-20x40-1.8752
1.1-45x60-1.8752
305А.8338
306.8338
11-16x11-1450.5813
6.65Г.6402
8.65Г.6402
8.65Г.6402
М8х16.22032
М8х20.22034
4x28.397
6x9.24071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 024-030-36-2-2.9833 | 0***3 | Кольцо (D=23,5, d=3,6) | |
| 1.1-20x40-1.8752 | 1***2 | Манжета (d=20, D=40, h=10) | |
| 1.1-45x60-1.8752 | 1***2 | Манжета (d=45, D=60, h=10) | |
| 11-16x11-1450.5813 | 1***3 | Ремень (d=19, D=16, B=11) | |
| 305А.8338 | 3***8 | Подшипник (d=25, D=62, L=17) | |
| 306.8338 | 3***8 | Подшипник | |
| 4x28.397 | 4***7 | Шплинт (d=3,6, D=7,1, L=28) | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 6x9.24071 | 6***1 | Штифт (b=6, h=9, d=22) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М12х1,25x55.7795 | М***5 | Болт (d=12, l=55, L0=30, H=7, S=17) | |
| М6х25.7798 | М***8 | Болт | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х16.22032 | М***2 | Шпилька (d=8, l=16, l0=12, l1=8) | |
| М8х20.22034 | М***4 | Шпилька (d=8, l=20, l0=16, l1=10) | |
| 1 | 6***0 | Насос водяной | |
| 2 | 6***0 | Корпус | |
| 3 | 6***0 | Крышка | |
| 4 | 0***9 | Сальник | |
| 5 | 6***1 | Вентилятор | |
| 6 | 6***1 | Трубка | |
| 7 | 7***0 | Крыльчатка | |
| 8 | 6***0 | Корпус | |
| 9 | 6***0 | Валик | |
| 10 | 6***0 | Крышка | |
| 11 | 6***0 | Прокладка | |
| 12 | 6***0 | Шайба | |
| 13 | 1***2 | Шайба | |
| 14 | 6***0 | Заглушка | |
| 15 | 6***0 | Шкив вентилятора | |
| 16 | 6***1 | Ступица | |
| 17 | 6***1 | Прокладка | |
| 18 | 6***0 | Крышка водяного насоса | |
| 19 | 6***0 | Шайба стопорная | |
| 20 | 6***0 | Прокладка водяного насоса правая | |
| 21 | 6***0 | Прокладка водяного насоса левая | |
| 22 | 6***0 | Гайка колпачковая | |
| 23 | 6***0 | Фланец | |
| 24 | 6***0 | Болт зажимной | |
| 25 | 6***0 | Прокладка | |
| 26 | 6***0 | Угольник конечный | |
| 27 | 7***0 | Крыльчатка | |
| 28 | 7***0 | Шайба | |
| 29 | 7***0 | Втулка | |
| 30 | 7***0 | Болт | |
| 31 | С***А | Прокладка поворотного угольника |
