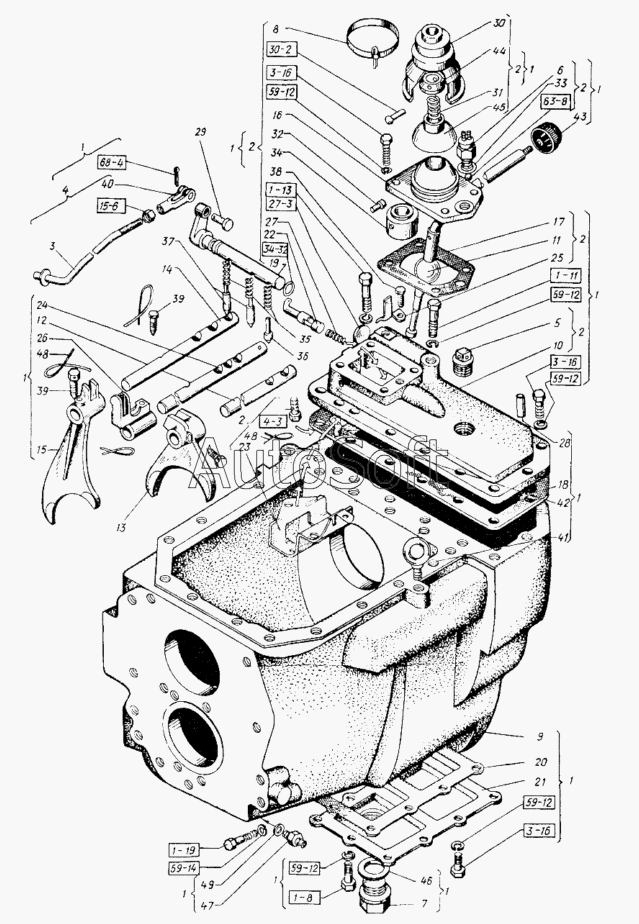

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Коробка передач
41
49
48
48
47
46
45
44
43
42
3М10х16.7796
40
39
39
38
37
36
35
34
33
26.3111
2x16.397
Б8-100.3722
12.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
151К.37.001-01
151К.37.001
Н2-20х16-2.9833
6x32.10299
32
М10.5915
М10.5915
М12х55.7795
М10х65.7795
М10х55.7795
М10х40.7795
М10x30.7796
М10x30.7796
М10x30.7796
8
15
14
13
12
11
11
10
9
16
7
6
5
4
3
2
2
2
2
2
2
2
2
2
2
2
2
23
31
30
29
28
27
26
25
24
1
1
1
1
1
1
1
1
1
1
1
22
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151К.37.001 | 1***1 | Коробка передач с раздаточной коробкой | |
| 151К.37.001-01 | 1***1 | Коробка передач с раздаточной коробкой | |
| 26.3111 | 2***1 | Заглушка | |
| 2x16.397 | 2***7 | Шплинт | |
| 3М10х16.7796 | 3***6 | Болт (d=10, l=16, L0=16, H=7, S=14) | |
| 6x32.10299 | 6***9 | Заклепка | |
| Б8-100.3722 | Б***2 | Шарик | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x30.7796 | М***6 | Болт | |
| М10х40.7795 | М***5 | Болт | |
| М10х55.7795 | М***5 | Болт | |
| М10х65.7795 | М***5 | Болт | |
| М12х55.7795 | М***5 | Болт (d=12, l=55, L0=30, H=7, S=17) | |
| Н2-20х16-2.9833 | Н***3 | Кольцо | |
| 1 | 1***8 | Коробка передач | |
| 2 | 1***3 | Крышка | |
| 2 | 1***4 | Крышка | |
| 3 | 1***1 | Тяга блокировки в сборе | |
| 4 | 1***1 | Тяга | |
| 5 | 7***8 | Пробка в сборе | |
| 6 | В***0 | Выключатель | |
| 7 | П***Б | Пробка магнитная | |
| 8 | Х***5 | Хомутик | |
| 9 | 1***1 | Корпус | |
| 10 | 1***1 | Крышка ходоуменьшителя | |
| 11 | 1***А | Рычаг | |
| 11 | 1***1 | Рычаг | |
| 12 | 1***2 | Валик | |
| 13 | 1***2 | Вилка | |
| 14 | 1***3 | Валик | |
| 15 | 1***2 | Вилка | |
| 16 | 1***1 | Колонка малая | |
| 17 | 1***1 | Прокладка | |
| 18 | 1***8 | Прокладка | |
| 19 | 1***8 | Валик блокировки | |
| 20 | 1***2 | Прокладка | |
| 21 | 1***2 | Крышка люка | |
| 22 | 1***2 | Ограничитель | |
| 22 | 1***3 | Ограничитель | |
| 23 | 1***2 | Кулиса | |
| 24 | 1***3 | Валик | |
| 25 | 1***0 | Указатель | |
| 26 | 1***2 | Поводок | |
| 27 | 5***0 | Пружина застежки | |
| 28 | 7***3 | Штифт | |
| 29 | 5***5 | Палец | |
| 30 | 5***9 | Чехол | |
| 31 | 5***6 | Пружина | |
| 32 | 7***0 | Штифт | |
| 33 | 7***6 | Прокладка регулировочная | |
| 34 | 7***5 | Вставка | |
| 35 | 1***3 | Пружина фиксатора | |
| 36 | 1***4 | Фиксатор | |
| 37 | 1***9 | Фиксатор длинный | |
| 38 | 1***0 | Винт установочный | |
| 39 | 1***9 | Болт стопорный | |
| 40 | 1***8 | Вилка | |
| 41 | 1***4 | Рым-болт М16 ГОСТ 4751-67 | |
| 42 | А***2 | Штифт | |
| 43 | А***А | Рукоятка | |
| 44 | А***0 | Упорная втулка | |
| 45 | А***3 | Колпачок | |
| 46 | К***9 | Кольцо уплотняющее | |
| 47 | Н***5 | Штуцер | |
| 48 | П***0 | Проволока | |
| 49 | Ш***0 | Шайба поворотного угольника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
