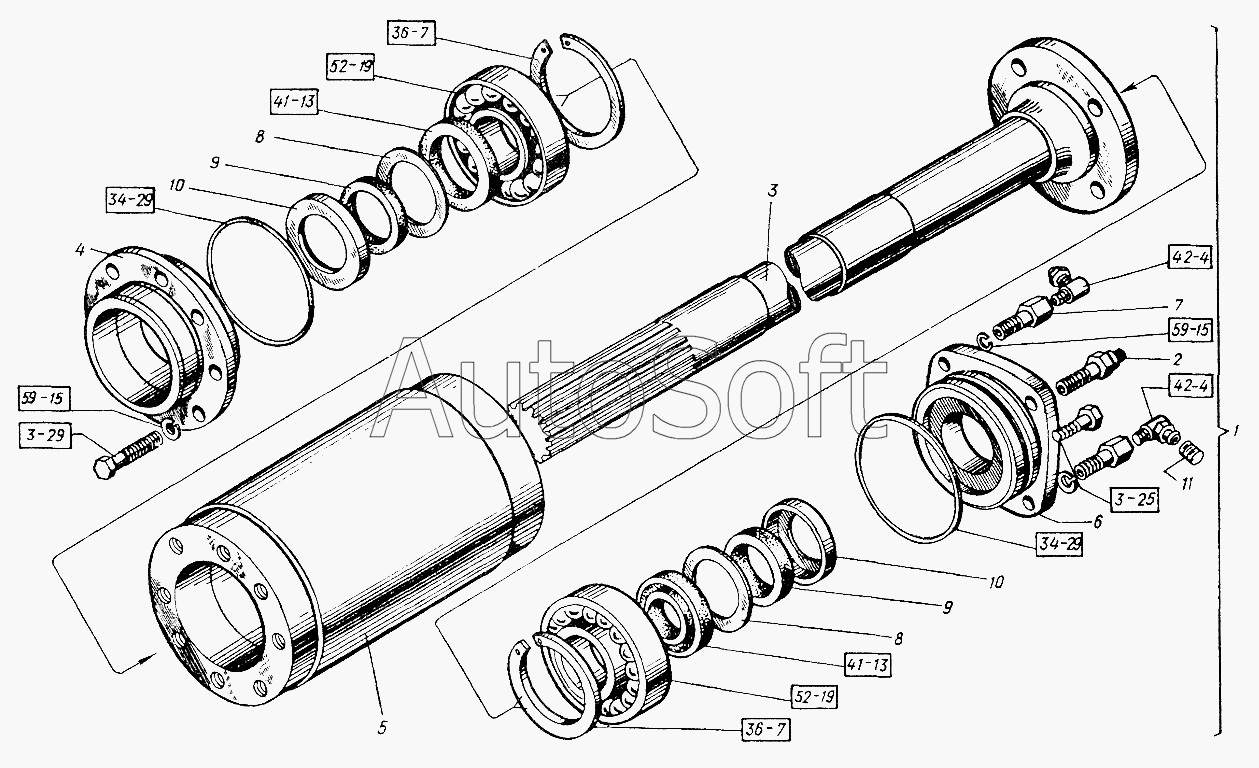

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Передача карданная мостов. Опора задняя
1
2
3
4
5
6
7
8
8
9
9
10
10
11
М12x35.7796
М12х60.7796
104-110-36-2-2.9833
104-110-36-2-2.9833
2В110.13941
2В110.13941
1.1-50x70-4.8752
1.1-50x70-4.8752
2.3.90.19853
2.3.90.19853
151.36.001
310.8338
310.8338
12Т.65Г.6402
12Т.65Г.6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.1-50x70-4.8752 | 1***2 | Манжета | |
| 104-110-36-2-2.9833 | 1***3 | Кольцо (D=102, d=3,6) | |
| 12Т.65Г.6402 | 1***2 | Шайба (d=12,2, b=S=3,5) | |
| 151.36.001 | 1***1 | Передача карданная мостов | |
| 2.3.90.19853 | 2***3 | Масленка | |
| 2В110.13941 | 2***1 | Кольцо | |
| 310.8338 | 3***8 | Подшипник | |
| М12x35.7796 | М***6 | Болт | |
| М12х60.7796 | М***6 | Болт (d=12, l=60, L0=30, H=7, S=17) | |
| 1 | 1***3 | Опора задняя | |
| 2 | 1***5 | Клапан | |
| 3 | 1***4 | Вал кардана | |
| 4 | 1***А | Стакан левый | |
| 5 | 1***1 | Корпус задней опоры | |
| 6 | 1***6 | Стакан правый | |
| 7 | 1***7 | Болт специальный | |
| 8 | 5***2 | Шайба | |
| 9 | 1***5 | Сальник | |
| 10 | 1***6 | Корпус сальника | |
| 11 | 1***9 | Колпачок масленки |
