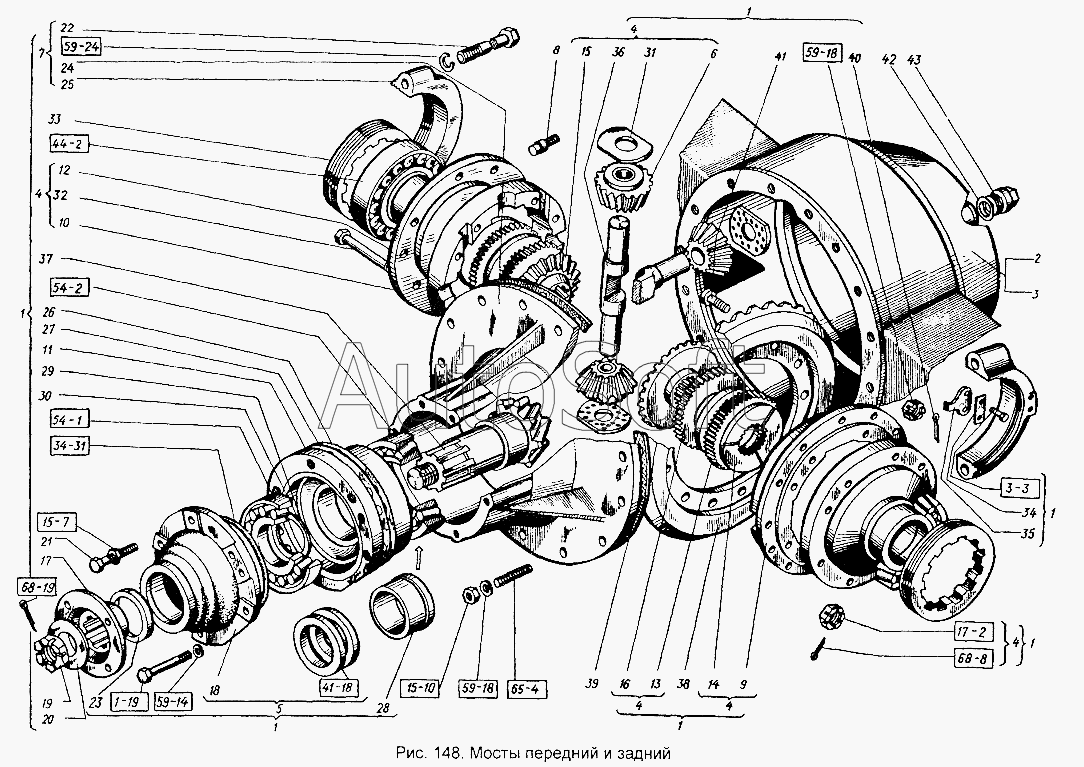

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Мосты задний и передний
М14х1,5.5915
33
34
35
36
37
38
39
40
41
42
43
М12х55.7795
М8х16.7796
М12.5915
М12.5915
32
М14х1,5.5915
М14х1,5.5918
165-170-36-2-2.9833
1.1-80x105-4.8752
151.73.001-5
151.72.001-5
7313А.27365
7614А.27365
7517А.333
12.65Г.6402
14Т.65Г.6402
14Т.65Г.6402
20Т.65Г.6402
М14х1,5х35.22034
3,2x20.397
6,3x50.397
17
2
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
1
1
1
1
1
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.1-80x105-4.8752 | 1***2 | Манжета | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 14Т.65Г.6402 | 1***2 | Шайба (d=14,2, b=S=4) | |
| 151.72.001-5 | 1***5 | Мост передний | |
| 151.73.001-5 | 1***5 | Мост задний | |
| 165-170-36-2-2.9833 | 1***3 | Кольцо | |
| 20Т.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=5,5) | |
| 3,2x20.397 | 3***7 | Шплинт | |
| 6,3x50.397 | 6***7 | Шплинт | |
| 7313А.27365 | 7***5 | Подшипник | |
| 7517А.333 | 7***3 | Подшипник (d=85, D=150, L=39) | |
| 7614А.27365 | 7***5 | Подшипник | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М12х55.7795 | М***5 | Болт (d=12, l=55, L0=30, H=7, S=17) | |
| М14х1,5.5915 | М***5 | Гайка | |
| М14х1,5.5915 | М***5 | Гайка | |
| М14х1,5.5918 | М***8 | Гайка | |
| М14х1,5х35.22034 | М***4 | Шпилька (d=14, l=35, l0=28, l1=18) | |
| М8х16.7796 | М***6 | Болт | |
| 1 | 1***Д | Передача главная | |
| 2 | 1***2 | Картер моста переднего в сборе | |
| 3 | 1***А | Картер моста заднего в сборе | |
| 4 | 1***7 | Дифференциал | |
| 5 | 1***5 | Крышка корпуса | |
| 6 | 1***1 | Сателлит со втулкой в сборе | |
| 7 | 1***А | Корпус главной передачи | |
| 8 | 1***9 | Сапун в сборе | |
| 9 | 1***6 | Коробка дифференциала левая | |
| 10 | 1***7 | Коробка дифференциала правая | |
| 11 | 1***0 | Стакан | |
| 12 | 1***Б | Фланец коробки дифференциала | |
| 13 | 1***А | Диск | |
| 14 | 1***А | Диск | |
| 15 | 1***2 | Муфта полуоси | |
| 16 | 1***А | Диск | |
| 17 | 1***0 | Фланец ведущей шестерни | |
| 18 | 1***1 | Крышка | |
| 19 | 1***6 | Гайка специальная | |
| 20 | 1***А | Шайба | |
| 21 | 1***4 | Болт М12-6gх70.66.019 ГОСТ 7796-70 | |
| 22 | 1***6 | Болт М20-6gх100.88.35х ГОСТ 7796-70 | |
| 23 | 1***3 | Шайба | |
| 24 | 1***А | Корпус главной передач» | |
| 25 | 1***А | Крышка подшипника дифференциала | |
| 26 | 1***0 | Прокладка регулировочная главной пары | |
| 27 | 1***1 | Прокладка регулировочная главной пары | |
| 28 | 1***2 | Кольцо | |
| 29 | 1***4 | Прокладка регулировочная подшипников | |
| 30 | 1***5 | Прокладка регулировочная подшипников | |
| 31 | 1***1 | Шайба опорная сателлита | |
| 32 | 1***2 | Болт дифференциала | |
| 33 | 1***А | Гайка регулировочная | |
| 34 | 1***6 | Шайба стопорная | |
| 35 | 1***7 | Шайба замковая | |
| 36 | 1***5 | Палец дифференциала | |
| 37 | 1***2 | Шестерня ведущая | |
| 38 | 1***4 | Шестерня | |
| 39 | 1***А | Прокладка | |
| 40 | 1***1 | Гайка | |
| 41 | 1***6 | Болт | |
| 42 | К***9 | Кольцо уплотняющее | |
| 43 | П***Б | Пробка магнитная в сборе |
