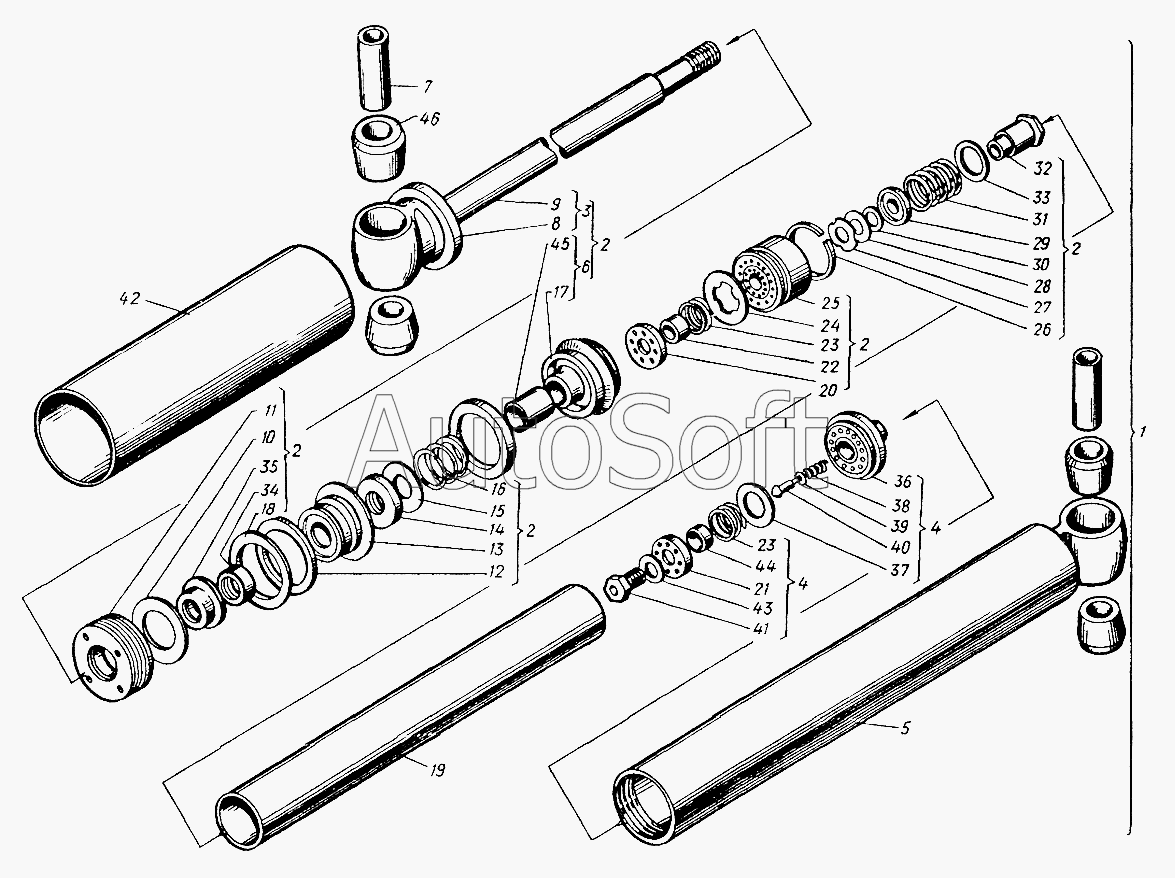

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Амортизатор
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Амортизатор передней подвески в сборе | |
| 2 | 1***5 | Шток амортизатора в сборе | |
| 3 | 1***6 | Шток с проушиной в сборе | |
| 4 | 1***7 | Клапан сжатия в сборе | |
| 5 | 1***8 | Резервуар с проушиной в сборе | |
| 6 | 1***9 | Направляющая штока в сборе | |
| 7 | 1***5 | Втулка | |
| 8 | 1***1 | Проушина верхняя | |
| 9 | 1***2 | Шток | |
| 10 | 1***3 | Прокладка гайки резервуара | |
| 11 | 1***4 | Гайка резервуара | |
| 12 | 1***5 | Кольцо уплотнительное резервуара | |
| 13 | 1***6 | Обойма сальников | |
| 14 | 1***7 | Сальник штока | |
| 15 | 1***8 | Шайба сальника штока | |
| 16 | 1***9 | Пружина сальника штока | |
| 17 | 1***0 | Направляющая штока | |
| 18 | 1***1 | Шайба | |
| 19 | 1***2 | Цилиндр | |
| 20 | 1***3 | Тарелка ограничительная перепускного клапана | |
| 21 | 1***1 | Тарелка ограничительная перепускного клапана | |
| 22 | 1***4 | Втулка перепускного клапана | |
| 23 | 1***5 | Пружина перепускного клапана | |
| 24 | 1***6 | Тарелка перепускного клапана | |
| 25 | 1***7 | Поршень | |
| 26 | 1***8 | Кольцо поршневое | |
| 27 | 1***9 | Диск дроссельный клапана отбоя | |
| 28 | 1***0 | Диск клапана отбоя | |
| 29 | 1***1 | Тарелка клапана отбоя | |
| 30 | 1***2 | Шайба клапана отбоя | |
| 31 | 1***3 | Пружина клапана отбоя | |
| 32 | 1***4 | Гайка клапана отбоя | |
| 33 | 1***5 | Шайба регулировочная клапана отбоя | |
| 34 | 1***6 | Сальник штока верхний | |
| 35 | 1***7 | Обойма верхнего сальника | |
| 36 | 1***8 | Корпус клапана сжатия | |
| 37 | 1***0 | Тарелка | |
| 38 | 1***1 | Пружина клапана сжатия | |
| 39 | 1***3 | Шайба регулировочная клапана сжатия | |
| 40 | 1***4 | Стержень клапана сжатия | |
| 41 | 1***5 | Гайка клапана сжатия | |
| 42 | 1***8 | Кожух | |
| 43 | 1***9 | Шайба регулировочная | |
| 44 | 1***0 | Втулка впускного клапана | |
| 45 | 1***1 | Втулка направляющей штока | |
| 46 | 1***2 | Втулка по ГОСТ 11728-66 |
