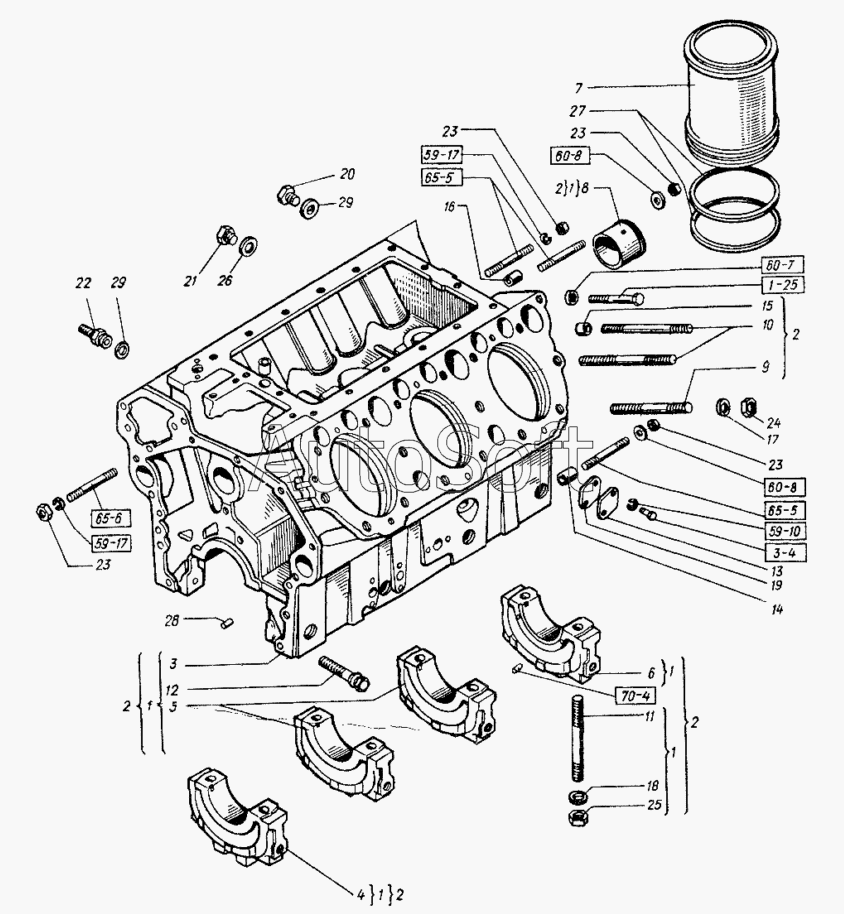

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Блок-картер
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
29
М14х100.7795
М8х20.7796
12.04.10450
14.65Г.6402
14.65Г.6402
14.06.10450
14.06.10450
8.65Г.6402
М14х105.22034
М14х90.22034
М14х90.22034
2.5x10.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.04.10450 | 1***0 | Шайба (d=13, d1=21, S=2) | |
| 14.06.10450 | 1***0 | Шайба (d=15, d1=24, S=2) | |
| 14.65Г.6402 | 1***2 | Шайба | |
| 2.5x10.3128 | 2***8 | Штифт (d=5, L=10) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М14х100.7795 | М***5 | Болт (d=14, l=100, L0=34, H=8, S=19) | |
| М14х105.22034 | М***4 | Шпилька (d=14, l=105, l0=34, l1=18) | |
| М14х105.22034 | М***4 | Шпилька (d=14, l=105, l0=34, l1=18) | |
| М14х90.22034 | М***4 | Шпилька (d=14, l=90, l0=34, l1=18) | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 7***1 | Блок-картер | |
| 2 | 7***1 | Блок-картер | |
| 3 | 7***1 | Блок-картер | |
| 4 | 7***0 | Крышка | |
| 5 | 7***0 | Крышка | |
| 6 | 7***0 | Крышка | |
| 7 | 6***2 | Гильза | |
| 8 | 6***0 | Подшипник распределительного вала | |
| 9 | 6***0 | Шпилька крепления головки | |
| 10 | 6***1 | Шпилька | |
| 11 | 6***0 | Шпилька подшипника | |
| 12 | 6***0 | Болт специальный | |
| 13 | 6***0 | Фланец | |
| 14 | 6***0 | Втулка направляющая | |
| 15 | 6***0 | Втулка установочная | |
| 16 | 6***0 | Втулка | |
| 17 | 6***0 | Шайба | |
| 18 | 6***0 | Шайба специальная | |
| 19 | 6***0 | Прокладка фланца | |
| 20 | 6***1 | Пробка | |
| 21 | 6***0 | Пробка | |
| 22 | 6***1 | Ниппель конечный | |
| 23 | 6***0 | Гайка | |
| 24 | 1***3 | Гайка | |
| 25 | С***8 | Гайка подшипника | |
| 26 | С***А | Прокладка | |
| 27 | С***1 | Кольцо | |
| 28 | С***0 | Штифт установочный | |
| 29 | С***7 | Прокладка |
