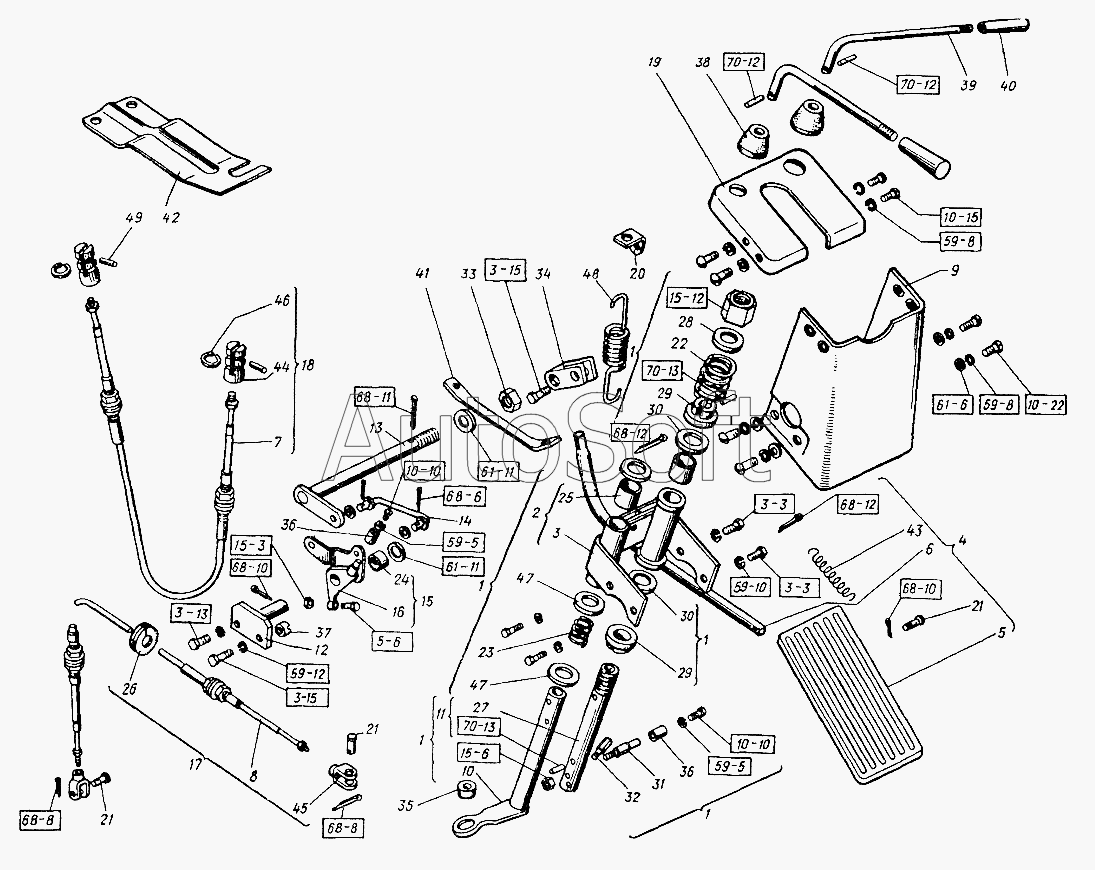

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление подачей топлива и коробкой передач
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
М10х16.7796
М10x25.7796
М10x25.7796
М6х25.7798
М8х16.7796
М8х16.7796
М5х12.17473
М5х12.17473
М6х12.17473
М8х16.17473
М10.5915
М10.5915
М18х1,5.5915
М6.5915
151М.20.001
10.65Г.6402
14.04.11371
14.04.11371
5.65Г.6402
5.65Г.6402
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.04.11371
3,2x30.397
3,2x20.397
3,2x20.397
3,2x25.397
3,2x25.397
2,2x16.397
4x25.397
4x25.397
3.6x20.3128
3.6x20.3128
3.6x25.3128
3.6x25.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 14.04.11371 | 1***1 | Шайба | |
| 151М.20.001 | 1***1 | Управление подачей топлива и коробкой передач | |
| 2,2x16.397 | 2***7 | Шплинт (d=2, D=3,5, L=16) | |
| 3,2x20.397 | 3***7 | Шплинт | |
| 3,2x25.397 | 3***7 | Шплинт | |
| 3,2x30.397 | 3***7 | Шплинт (d=2,7 D=5,7, L=30) | |
| 3.6x20.3128 | 3***8 | Штифт (d=6, L=20) | |
| 3.6x25.3128 | 3***8 | Штифт (d=6, L=25) | |
| 4x25.397 | 4***7 | Шплинт | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x25.7796 | М***6 | Болт | |
| М10х16.7796 | М***6 | Болт | |
| М18х1,5.5915 | М***5 | Гайка (d=18, H=15, S=27) | |
| М5х12.17473 | М***3 | Винт | |
| М6.5915 | М***5 | Гайка | |
| М6х12.17473 | М***3 | Винт | |
| М6х25.7798 | М***8 | Болт | |
| М8х16.17473 | М***3 | Винт | |
| М8х16.7796 | М***6 | Болт | |
| 1 | 1***4 | Мостик управления | |
| 2 | 1***5 | Мостик управления | |
| 3 | 1***6 | Мостик управления | |
| 4 | 1***4 | Педаль | |
| 5 | 1***6 | Накладка педали | |
| 6 | 1***7 | Рычаг | |
| 7 | 2***0 | Трос (L=1100) | |
| 8 | 2***0 | Трос (L=1100) | |
| 9 | 1***2 | Кожух | |
| 10 | 1***8 | Вал | |
| 11 | 1***9 | Вал | |
| 12 | 1***0 | Опора | |
| 13 | 1***8 | Вал | |
| 14 | 1***0 | Тяга | |
| 15 | 1***1 | Рычаг | |
| 16 | 1***3 | Рычаг | |
| 17 | 1***0 | Трос | |
| 18 | 1***1 | Трос | |
| 19 | 1***2 | Крышка | |
| 20 | 5***9 | Зацеп | |
| 21 | 5***5 | Палец | |
| 22 | 7***Б | Пружина | |
| 23 | 7***9 | Пружина фиксатора | |
| 24 | 1***2 | Втулка | |
| 25 | 1***4 | Втулка | |
| 26 | 1***3 | Втулка | |
| 27 | 1***2 | Вал | |
| 28 | 1***4 | Шайба | |
| 29 | 1***5 | Диск | |
| 30 | 1***9 | Шайба | |
| 31 | 1***0 | Шпилька | |
| 32 | 1***2 | Шпилька | |
| 33 | 1***9 | Гайка | |
| 34 | 1***1 | Переходник | |
| 35 | 1***4 | Упор | |
| 36 | 1***5 | Втулка | |
| 37 | 1***6 | Гайка | |
| 38 | 1***0 | Колпачок | |
| 39 | 1***1 | Опора | |
| 40 | 1***2 | Ручка | |
| 41 | 1***8 | Тяга | |
| 42 | 1***9 | Кронштейн | |
| 43 | 1***А | Пружина | |
| 44 | 1***1 | Вилка | |
| 45 | 1***7 | Вилка | |
| 46 | 1***2 | Кольцо | |
| 47 | 1***3 | Шайба | |
| 48 | 1***2 | Пружина | |
| 49 | 1***3 | Штифт |
