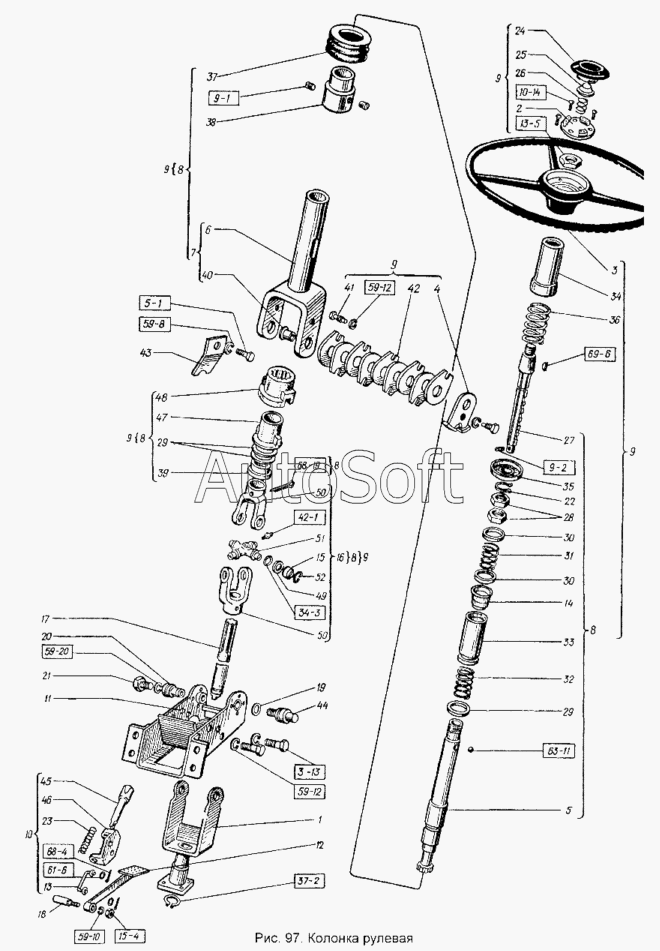

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление рулевое. Колонка рулевая
46
М6х12.1478
М6х12.7798
М10х16.7796
52
51
50
50
49
48
47
М6х20.1478
45
44
43
42
41
40
39
38
10.65Г.6402
10.65Г.6402
5x7,5.24071
6,3x50.397
2x16.397
9,922-5.3722
8.04.11371
8.65Г.6402
6.65Г.6402
16.65Г.6402
37
1.1.19853
010-014-25-2-2.9833
Б22.13942
151М.40.085-03
М8.5915
М24х2.2526
М24х2.2526
М6х10.17473
10
18
17
16
15
14
13
12
11
19
9
9
9
9
9
9
8
8
8
8
8
7
6
5
4
3
2
28
36
35
34
33
32
31
30
30
29
29
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010-014-25-2-2.9833 | 0***3 | Кольцо | |
| 1.1.19853 | 1***3 | Масленка | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 151М.40.085-03 | 1***3 | Колонка рулевая | |
| 16.65Г.6402 | 1***2 | Шайба | |
| 2x16.397 | 2***7 | Шплинт | |
| 5x7,5.24071 | 5***1 | Шпонка | |
| 6,3x50.397 | 6***7 | Шплинт | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| 9,922-5.3722 | 9***2 | Шарик (d=9,922) | |
| Б22.13942 | Б***2 | Кольцо (d=20,2, d1=25, b=3,2, S=1,2) | |
| М10х16.7796 | М***6 | Болт | |
| М24х2.2526 | М***6 | Гайка | |
| М24х2.2526 | М***6 | Гайка | |
| М6х10.17473 | М***3 | Винт | |
| М6х12.1478 | М***8 | Винт (d=6, d1=4,4, L=12, L1=3) | |
| М6х12.7798 | М***8 | Болт | |
| М6х20.1478 | М***8 | Винт (d=6, d1=4,5, L=20, L1=3) | |
| М8.5915 | М***5 | Гайка | |
| 1 | 1***1 | Кронштейн | |
| 2 | 1***А | Пластина контакта | |
| 3 | 1***5 | Колесо рулевого управления | |
| 4 | 1***6 | Диск | |
| 5 | 1***1 | Вал | |
| 6 | 1***0 | Труба | |
| 7 | 1***1 | Труба | |
| 8 | 1***1 | Механизм регулировки | |
| 9 | 1***1 | Труба | |
| 10 | 1***7 | Кронштейн | |
| 11 | 1***9 | Кронштейн | |
| 12 | 1***0 | Педаль | |
| 13 | 1***1 | Тяга | |
| 14 | 8***6 | Подшипник | |
| 15 | 9***7 | Подшипник | |
| 16 | Н***0 | Шарнир | |
| 17 | 1***6 | Вал | |
| 18 | 1***4 | Ось | |
| 19 | 1***9 | Пружина | |
| 20 | 1***0 | Втулка | |
| 21 | 1***1 | Палец | |
| 22 | 8***0 | Кольцо | |
| 23 | 7***2 | Пружина | |
| 24 | 1***А | Крышка кнопки сигнала | |
| 25 | 1***4 | Колпачок | |
| 26 | 1***5 | Пружина сигнала | |
| 27 | 1***0 | Вал | |
| 28 | 1***3 | Гайка | |
| 29 | 1***4 | Шайба | |
| 30 | 1***5 | Шайба | |
| 31 | 1***6 | Пружина | |
| 32 | 1***7 | Пружина | |
| 33 | 1***8 | Ограничитель | |
| 34 | 1***4 | Труба | |
| 35 | 1***5 | Опора | |
| 36 | 1***6 | Пружина | |
| 37 | 1***7 | Кольцо | |
| 38 | 1***1 | Втулка | |
| 39 | 1***1 | Втулка | |
| 40 | 1***0 | Втулка | |
| 41 | 1***2 | Винт | |
| 42 | 1***2 | Диск | |
| 43 | 1***8 | Пластина | |
| 44 | 1***0 | Ось | |
| 45 | 1***4 | Фиксатор | |
| 46 | 1***5 | Кронштейн | |
| 47 | А***2 | Втулка | |
| 48 | А***3 | Амортизатор | |
| 49 | Н***1 | Корпус | |
| 50 | Н***С | Вилка | |
| 51 | Н***А | Крестовина | |
| 52 | Н***2 | Кольцо |
