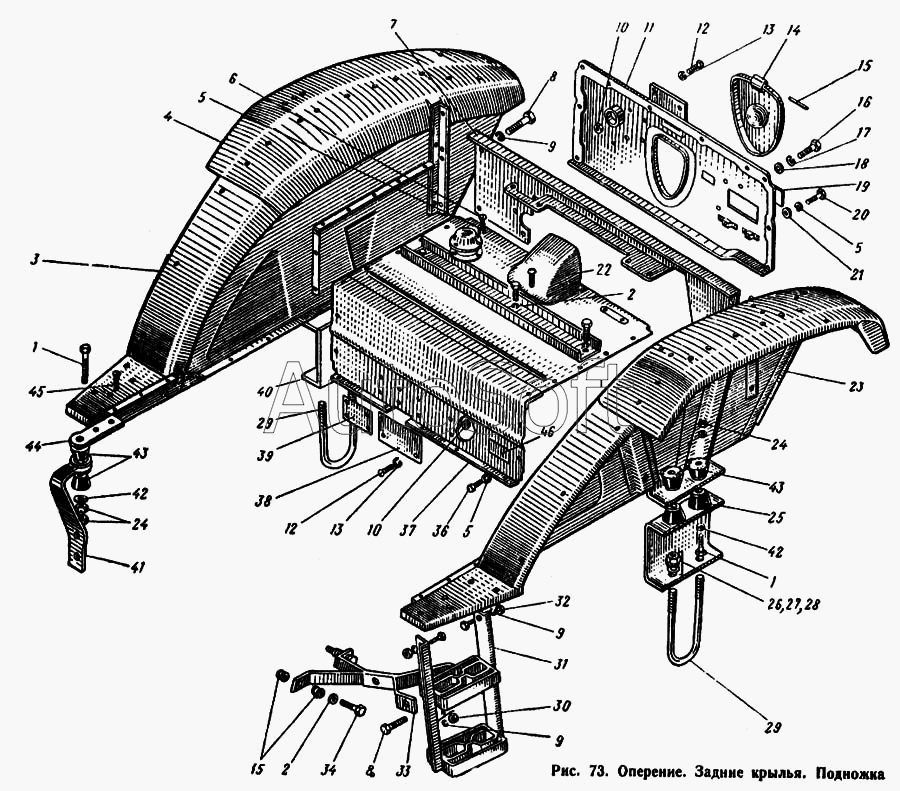

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Оперение. Задние крылья. Подножка
1
1
2
2
2
3
3
4
5
5
5
5
5
5
6
6
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
12
12
12
12
13
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
21
21
22
23
24
24
24
25
25
26
26
27
27
27
27
28
28
29
29
29
30
31
32
32
33
34
34
36
37
38
38
39
39
40
40
41
41
41
41
41
41
41
41
42
42
42
43
43
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-8400000-Б СБ | 4***Б | Оперение | |
| 45-8400100-А СБ | 4***Б | Лист задний | |
| 45-8400100-А СБ | 4***Б | Лист задний | |
| 45-8400100-Б СБ | 4***Б | Лист задний | |
| 45-8400100-Б СБ | 4***Б | Лист задний | |
| 45-8400100-В СБ | 4***Б | Лист задний | |
| 45-8400150 СБ | 4***Б | Лист задний | |
| 45-8404000 СБ | 4***Б | Крылья задние | |
| 45-8404000 СБ | 4***Б | Крылья задние | |
| 45-8404120-Б | 4***Б | Лист бака защитный | |
| 45-8404160 | 4***0 | Лист бака защитный | |
| 45-8404160 СБ | 4***Б | Лист бака защитный | |
| 45-8405010 СБ | 4***Б | Подножка | |
| 45-8405010 СБ | 4***Б | Подножка | |
| 45-8405010 СБ | 4***Б | Подножка | |
| 45А-8400000-Б СБ | 4***Б | Оперение | |
| 1 | Б***0 | Болт М14Х100 | |
| 1 | Б***0 | Болт М14Х100 | |
| 2 | Ш***0 | Шайба 10 | |
| 2 | Ш***0 | Шайба 10 | |
| 3 | 4***А | Крыло правое | |
| 3 | 4***А | Крыло правое | |
| 4 | 4***8 | Крышка | |
| 5 | Ш***6 | Шайба 6 | |
| 5 | Ш***6 | Шайба 6 | |
| 5 | Ш***6 | Шайба 6 | |
| 5 | Ш***6 | Шайба 6 | |
| 5 | Ш***6 | Шайба 6 | |
| 6 | 4***Б | Пол и к передний правый | |
| 6 | 4***Б | Пол и к передний правый | |
| 6 | В***2 | Винт М6Х12 | |
| 7 | 4***0 | Лист соединительный | |
| 8 | Б***5 | Болт М12Х25 | |
| 8 | Б***5 | Болт М12Х25 | |
| 8 | Б***5 | Болт М12Х25 | |
| 8 | Б***5 | Болт М12Х25 | |
| 9 | Ш***2 | Шайба 12 | |
| 9 | Ш***2 | Шайба 12 | |
| 9 | Ш***2 | Шайба 12 | |
| 9 | Ш***2 | Шайба 12 | |
| 10 | Г***4 | Гайка 2М4 | |
| 10 | Г***4 | Гайка 2М4 | |
| 10 | Г***4 | Гайка М4 | |
| 11 | 4***Б | Лист задний | |
| 12 | В***8 | Винт М4Х8 | |
| 12 | В***8 | Винт М4Х8 | |
| 12 | В***8 | Винт М4Х8 | |
| 13 | Ш***4 | Шайба 4 | |
| 13 | Ш***4 | Шайба 4 | |
| 13 | Ш***4 | Шайба 4 | |
| 14 | 4***0 | Крышка | |
| 15 | 3***В | Ось петли | |
| 16 | Б***6 | Болт М8Х16 | |
| 16 | Б***6 | Болт М8Х16 | |
| 17 | Ш***8 | Шайба 8 | |
| 17 | Ш***8 | Шайба 8 | |
| 18 | Ш***8 | Шайба 8 | |
| 18 | Ш***8 | Шайба 8 | |
| 19 | 4***Б | Крышка | |
| 19 | 4***Б | Крышка | |
| 20 | Б***4 | Болт М6Х14 | |
| 20 | Б***4 | Болт М6Х14 | |
| 20 | Б***4 | Болт М6Х14 | |
| 21 | Ш***6 | Шайба 6 | |
| 21 | Ш***6 | Шайба 6 | |
| 21 | Ш***6 | Шайба 6 | |
| 21 | Ш***6 | Шайба 6 | |
| 22 | 4***7 | Кожух защитный | |
| 23 | 4***А | Крыло левое | |
| 24 | Г***4 | Гайка 2М14 | |
| 24 | Г***4 | Гайка 2М14 | |
| 25 | 4***Б | Опора левая | |
| 25 | 4***Б | Опора левая | |
| 26 | Г***6 | Гайка 2М16 | |
| 26 | Г***6 | Гайка 2М16 | |
| 27 | 4***Б | Полик передний левый | |
| 27 | 4***Б | Полик передний левый | |
| 27 | Ш***6 | Шайба 16 | |
| 27 | Ш***6 | Шайба 16 | |
| 28 | Ш***6 | Шайба 16 | |
| 28 | Ш***6 | Шайба 16 | |
| 29 | 3***0 | Хомут крепления крыла | |
| 29 | 3***0 | Хомут крепления крыла | |
| 30 | Г***2 | Гайка М12 | |
| 31 | 4***0 | Подножка | |
| 32 | Г***2 | Гайка 2М12 | |
| 32 | Г***2 | Гайка 2М12 | |
| 33 | 4***0 | Распор | |
| 34 | Б***5 | Болт М10Х35 | |
| 34 | Б***5 | Болт М10Х35 | |
| 35 | 4***3 | Втулка | |
| 35 | 4***3 | Втулка | |
| 36 | Б***6 | Болт М6Х16 | |
| 37 | 4***0 | Лист бака защитный | |
| 38 | 4***1 | Таблица смазки трактора ЮМЗ-6М | |
| 38 | 4***1 | Таблица смазки трактора ЮМЗ-6Л | |
| 39 | 4***1 | Трафарет | |
| 39 | 4***1 | Трафарет | |
| 40 | 4***Б | Опора | |
| 40 | 4***Б | Опора | |
| 41 | 4***В | Кронштейн правый | |
| 41 | 4***В | Кронштейн правый | |
| 41 | 4***Б | Кронштейн левый | |
| 41 | 4***Б | Кронштейн левый | |
| 41 | 4***Б | Кронштейн правый | |
| 41 | 4***Б | Кронштейн правый | |
| 41 | 4***0 | Кронштейн левый | |
| 41 | 4***0 | Кронштейн левый | |
| 42 | 4***5 | Шайба | |
| 42 | 4***5 | Шайба | |
| 43 | 4***7 | Амортизатор | |
| 43 | 4***7 | Амортизатор | |
| 44 | 4***2 | Опора | |
| 44 | 4***2 | Опора | |
| 45 | Б***0 | Болт М10Х20 | |
| 45 | Б***0 | Болт М10Х20 | |
| 46 | 4***2 | Трафарет | |
| 46 | 4***2 | Трафарет |
