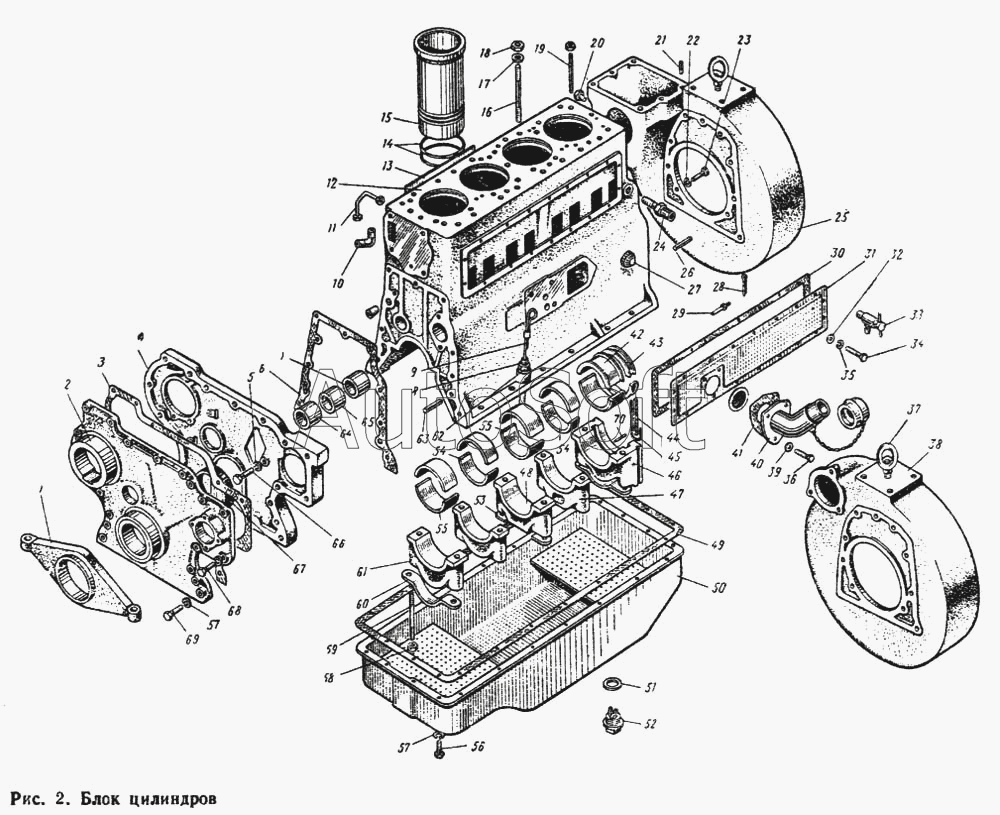

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Блок цилиндров
41
49
48
47
46
45
45
44
44
43
42
50
40
39
38
37
36
35
34
33
32
60
70
69
68
67
66
65
64
63
62
61
31
59
58
57
57
56
55
55
54
54
53
52
51
2
11
10
10
9
8
7
6
5
4
3
12
1
21
30
29
28
27
26
25
24
23
22
20
19
18
17
16
15
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1002310-Б1 СБ | 3***Б | Картер маховика в сборе | |
| 36-1002310-В1 СБ | 3***Б | Картер маховика в сборе | |
| Д63-01-С01-А-Т СБ | Д***Б | Блок цилиндров с гильзами в сборе | |
| Д65-01-С01 СБ | Д***Б | Блок цилиндров в сборе | |
| Д65-01-С01-А-Т СБ | Д***Б | Блок цилиндров с гильзами в сборе | |
| Д65-01-С01-Б СБ | Д***Б | Блок цилиндров в сборе | |
| Д65-01-С94 | Д***4 | Блок цилиндров в сборе | |
| Д65-1002009 СБ | Д***Б | Блок цилиндров и картер | |
| Д65-1002009 СБ | Д***Б | Блок цилиндров и картер | |
| 1 | 3***м | Опора двигателя передняя | |
| 2 | Д***Б | Крышка распределительных шестерен передняя в сборе | |
| 3 | 3***А | Прокладка передней крышки | |
| 4 | 3***А | Щит распределительных шестерен передний | |
| 5 | А***0 | Шайба стопорная | |
| 6 | Д***А | Прокладка среднего щита | |
| 7 | Д***А | Втулка распределительного вала задняя | |
| 8 | 3***Б | Трубка масломера в сборе | |
| 9 | 3***Б | Стержень масломера в сборе | |
| 10 | Д***1 | Угольник конечный | |
| 10 | Д***1 | Угольник конечный | |
| 11 | Д***Б | Трубка масляная в сборе | |
| 12 | Д***А | Блок цилиндров | |
| 13 | Д***М | Табличка двигателя фирменная | |
| 13 | Д***1 | Табличка двигателя фирменная | |
| 14 | 5***2 | Кольцо гильзы уплотнительное | |
| 15 | 5***1 | Гильза цилиндра | |
| 16 | 3***5 | Шпилька | |
| 17 | 4***8 | Шайба | |
| 18 | Д***7 | Гайка | |
| 19 | Д***7 | Шпилька | |
| 20 | П***" | Пробка КГ 1/4" | |
| 21 | Ш***2 | Штифт 10Х22 | |
| 22 | Ш***2 | Шайба 12 | |
| 23 | Б***5 | Болт М12Х35 | |
| 24 | Д***2 | Переходник | |
| 25 | 3***2 | Картер маховика | |
| 26 | Д***5 | Штифт установочный | |
| 27 | Д***8 | Заглушка | |
| 28 | Ш***6 | Шплинт 3Х36 | |
| 29 | Д***6 | Болт фиксирующий | |
| 30 | Д***А | Прокладка крышки блока цилиндров | |
| 31 | 4***Б | Крышка блока цилиндров в сборе | |
| 32 | Ш***8 | Шайба 8 | |
| 33 | К***0 | Кран Кр 1 1/4" | |
| 34 | Б***6 | Болт М8Х16 | |
| 35 | Ш***8 | Шайба 8 | |
| 36 | Б***0 | Болт М8Х20 | |
| 37 | Д***3 | Ушко такелажное | |
| 38 | 3***3 | Картер маховика | |
| 39 | 3***3 | Шайба | |
| 40 | 4***Б | Маслозаливная горловина в сборе | |
| 41 | 4***8 | Прокладка маслозаливной горловины | |
| 42 | Д***А | Вкладыш пятого коренного подшипника | |
| 43 | Д***А | Вкладыш | |
| 44 | Д***1 | Вставка уплотнения | |
| 44 | Д***1 | Вставка уплотнения | |
| 45 | 3***7 | Шнур | |
| 45 | 3***7 | Шнур | |
| 46 | Д***М | Крышка пятого коренного подшипника | |
| 47 | Д***М | Крышка второго и четвертого коренных подшипников | |
| 48 | Д***М | Крышка третьего коренного подшипника | |
| 49 | Д***Б | Прокладка масляного картера | |
| 50 | 3***Б | Картер масляный в сборе | |
| 51 | 3***2 | Кольцо уплотнительное | |
| 52 | 3***Б | Пробка магнитная в сборе | |
| 53 | Д***5 | Шайба стопорная | |
| 54 | Д***А | Вкладыш второго и четвертого коренных подшипников | |
| 55 | В***ш | Вкладыш первого и третьего коренных подшипников | |
| 56 | Б***2 | Болт М10Х22 | |
| 57 | Ш***0 | Шайба 10 | |
| 58 | Д***9 | Гайка | |
| 59 | Д***А | Шпилька | |
| 60 | Д***4 | Пластина стопорная | |
| 61 | Д***М | Крышка первого коренного подшипника | |
| 62 | Д***А | Прокладка | |
| 63 | Д***4 | Штифт установочный | |
| 64 | Д***1 | Втулка распределительного вала передняя | |
| 65 | Д***А | Втулка распределительного вала средняя | |
| 66 | Б***5 | Болт М10Х25 | |
| 67 | К***4 | Уплотнение резиновое | |
| 68 | Б***0 | Болт М10Х40 | |
| 69 | Б***5 | Болт М10Х75 | |
| 70 | Д***А | Штифт 4С3Х10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
