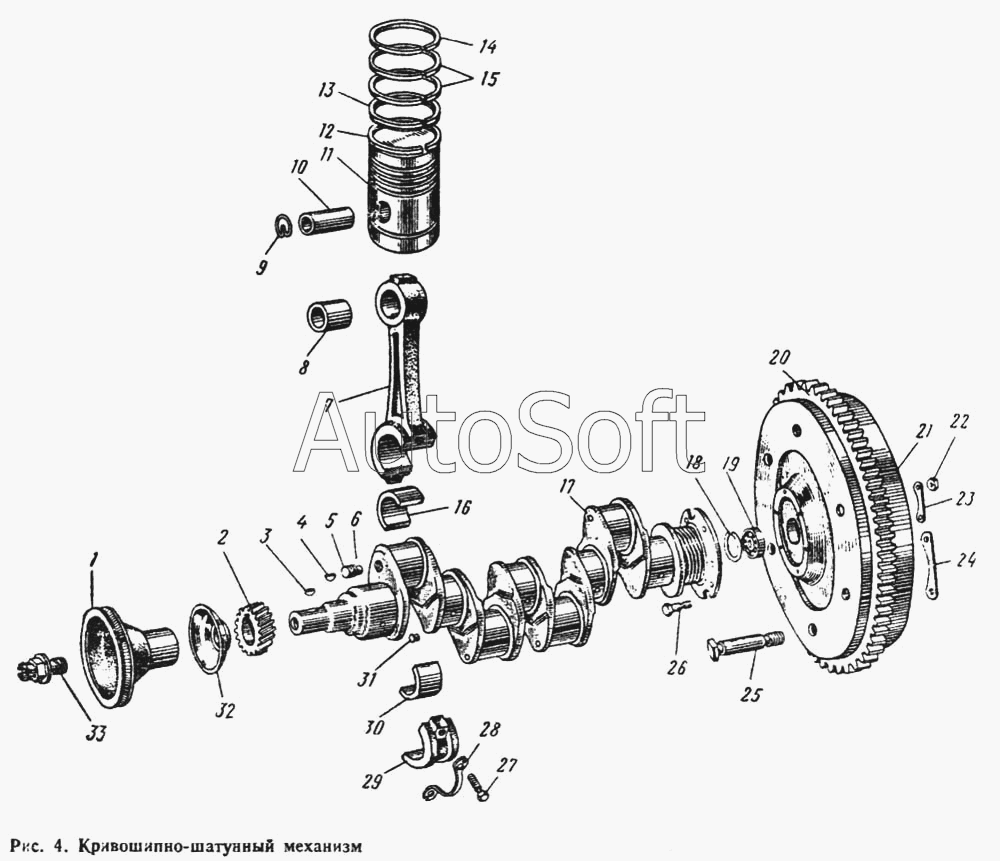

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Кривошипно-шатунный механизм
21
11
12
13
14
15
16
17
18
19
20
20
21
10
22
23
24
25
26
27
28
29
30
31
32
33
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А26.10.000 СБ | А***Б | Шатун в сборе | |
| А26.10.000 СБ | А***Б | Шатун в сборе | |
| Д03-С07-А СБ | Д***Б | Вкладыш шатуна | |
| Д03-С07-А СБ | Д***Б | Вкладыш шатуна | |
| Д03-С08-А СБ | Д***Б | Вал коленчатый в сборе | |
| Д03-С91-А СБ | Д***Б | Вал коленчатый в сборе | |
| Д03-С91-А СБ | Д***Б | Вал коленчатый в сборе | |
| Д65-03-С03 СБ | Д***Б | Шатун с поршнем в сборе | |
| Д65-03-С03 СБ | Д***Б | Шатун с поршнем в сборе | |
| Д65-1004500 СБ | Д***Б | Кривошипно-шатунный механизм в сборе | |
| Д65-1005115 СБ | Д***Б | Маховик в сборе | |
| Д65-1005115 СБ | Д***Б | Маховик в сборе | |
| Д65-1005115-В СБ | Д***Б | Маховик в сборе | |
| Д65-1005116 СБ | Д***Б | Маховик с венцом в сборе | |
| Д65-1005116-В СБ | Д***Б | Маховик с венцом в сборе | |
| 1 | Д***7 | Шкив коленчатого вала | |
| 2 | Д***5 | Шестерня коленчатого вала | |
| 3 | Ш***0 | Шпонка 6Х10 | |
| 4 | Ш***3 | Шпонка 8Х13 | |
| 5 | Д***1 | Заглушка | |
| 6 | Ш***2 | Шплинт 4Х22 | |
| 7 | А***1 | Шатун | |
| 8 | Д***А | Втулка шатуна | |
| 9 | Д***2 | Кольцо стопорное | |
| 10 | 5***2 | Палец поршневой диаметром 38 мм | |
| 10 | 5***1 | Палец поршневой диаметром 38,3 мм | |
| 11 | 5***А | Поршень | |
| 12 | 5***2 | Кольцо маслосъемное нижнее | |
| 13 | 5***2 | Кольцо маслосъемное верхнее | |
| 14 | 5***А | Кольцо компрессионное верхнее | |
| 15 | 5***2 | Кольцо компрессионное нижнее | |
| 16 | А***5 | Вкладыш шатунного подшипника верхний | |
| 17 | Д***Д | Вал коленчатый | |
| 18 | Д***3 | Кольцо маховика замковое | |
| 19 | П***0 | Подшипник 80205С9 ГОСТ 7242-70 | |
| 20 | 3***5 | Венец маховика | |
| 20 | Д***2 | Венец маховика | |
| 21 | Д***0 | Маховик | |
| 21 | Д***В | Маховик | |
| 22 | Г***2 | Гайка М12 | |
| 23 | Д***А | Пластина замковая короткая | |
| 24 | Д***А | Пластина замковая длинная | |
| 25 | 3***1 | Палец | |
| 26 | Д***5 | Болт маховика | |
| 27 | Д***1 | Болт крышки шатуна | |
| 28 | Д***0 | Пластина стопорная | |
| 29 | А***2 | Крышка шатуна | |
| 30 | А***6 | Вкладыш шатунного подшипника нижний | |
| 31 | 3***1 | Заглушка щеки коленчатого вала | |
| 32 | Д***6 | Маслоотражатель | |
| 33 | Д***2 | Храповик коленчатого вала |
