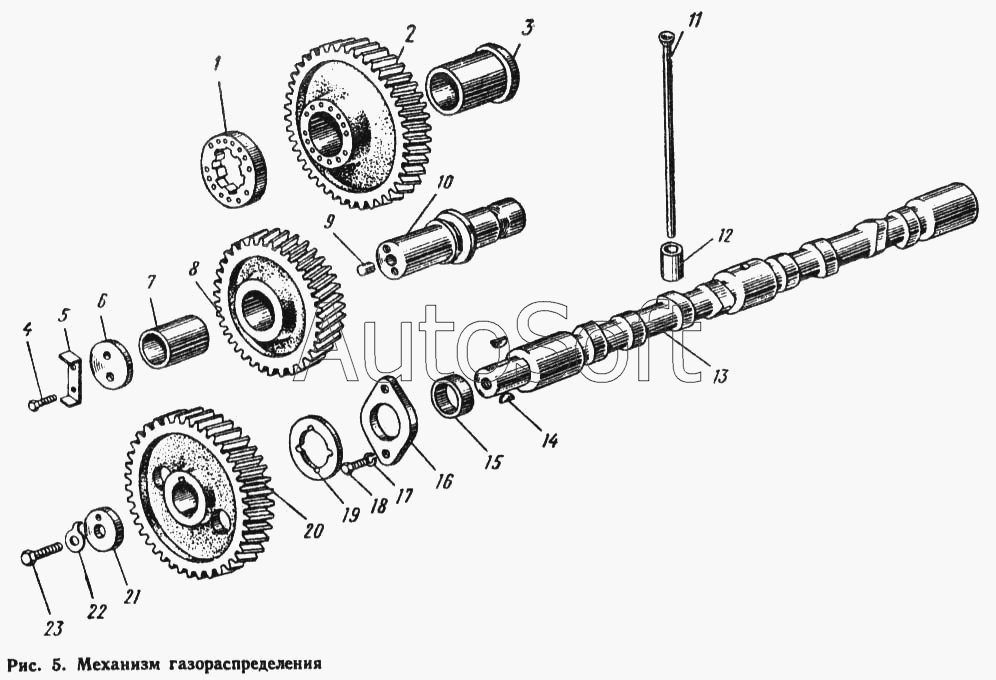

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Механизм газораспределения
16
9
10
11
12
12
13
14
15
8
17
18
19
20
21
22
23
7
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д04-С01 СБ | Д***Б | Вал распределительный в сборе | |
| Д04-С02 СБ | Д***Б | Шестерня паразитная в сборе | |
| Д04-С05 СБ | Д***Б | Привод топливного насоса в сборе | |
| Д04-С05 СБ | Д***Б | Привод топливного насоса в сборе | |
| Д04-С06 СБ | Д***Б | Шестерня привода | |
| Д04-С06 СБ | Д***Б | Шестерня привода | |
| Д65-04-С07 СБ | Д***Б | Механизм распределения в сборе | |
| 1 | Д***Б | Фланец шестерни | |
| 2 | Д***1 | Шестерня | |
| 3 | Д***2 | Втулка диаметром 50А | |
| 3 | Д***1 | Втулка диаметром 49,5 | |
| 4 | Б***6 | Болт М8Х16 | |
| 5 | Д***4 | Шайба замковая | |
| 6 | Д***6 | Шайба паразитной шестерни | |
| 7 | Д***1 | Втулка 0-40А | |
| 7 | Д***1 | Втулка 0 39А | |
| 8 | Д***0 | Шестерня паразитная | |
| 9 | Д***5 | Заглушка | |
| 10 | Д***8 | Палец паразитной шестерни | |
| 11 | Д***В | Штанга толкателя | |
| 12 | Д***1 | Толкатель клапана диаметром 34,5 мм | |
| 12 | Т***м | Толкатель клапана диаметром 34 мм | |
| 13 | Д***1 | Вал распределительный | |
| 14 | Ш***9 | Шпонка 6Х9 | |
| 15 | Д***2 | Втулка дистанционная | |
| 16 | Д***3 | Фланец упорный | |
| 17 | Ш***0 | Шайба 10 | |
| 18 | Б***5 | Болт М10Х25 | |
| 19 | Д***4 | Кольцо упорное | |
| 20 | Д***5 | Шестерня распределительного вала | |
| 21 | Д***6 | Шайба упорная | |
| 22 | Д***7 | Шайба замковая | |
| 23 | Б***0 | Болт М12Х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
