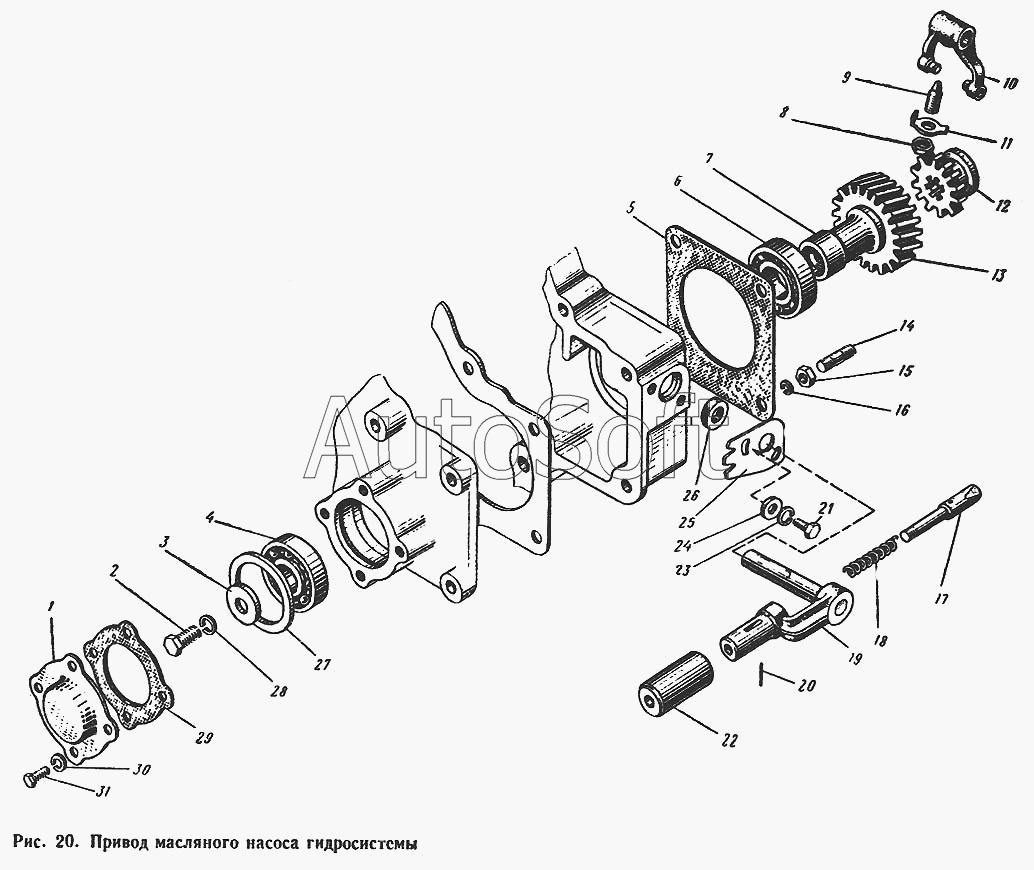

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Привод масляного насоса в гидросистеме
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
30
31
7
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1022070-1 СБ | 3***Б | Рукоятка выключения в сборе | |
| Д65-1022040 СБ | Д***Б | Установка масляного насоса гидросистемы | |
| Д65-1022040 СБ | Д***Б | Установка масляного насоса гидросистемы | |
| 1 | Д***4 | Крышка | |
| 2 | Б***5 | Болт М12Х25 | |
| 3 | 3***5 | Шайба | |
| 4 | П***3 | Подшипник 50206 ГОСТ 2893-73 | |
| 5 | 3***4 | Прокладка насоса | |
| 6 | П***7 | Подшипник 206 ГОСТ 8338-57 | |
| 7 | Д***7 | Втулка распорная | |
| 8 | Г***8 | Гайка М8 | |
| 9 | 3***В | Винт вилки поводковый | |
| 10 | 3***Б | Вилка в сборе | |
| 11 | Д***8 | Шайба стопорная | |
| 12 | 3***2 | Муфта соединительная | |
| 13 | Д***А | Шестерня привода насоса | |
| 14 | Ш***5 | Шпилька М10Х25 | |
| 15 | Г***0 | Гайка 2М10 | |
| 16 | Ш***0 | Шайба 10 | |
| 17 | 3***3 | Фиксатор рукоятки | |
| 18 | 3***4 | Пружина фиксатора | |
| 19 | 3***А | Рукоятка выключения с валиком в сборе | |
| 20 | Ш***0 | Штифт 3Х20 | |
| 21 | Б***6 | Болт М6Х16 | |
| 22 | 3***К | Стакан рукоятки | |
| 23 | Ш***6 | Шайба 6 | |
| 24 | Ш***6 | Шайба 6 | |
| 25 | 3***А | Пластина фиксатора | |
| 26 | 3***9 | Кольцо сальника | |
| 27 | К***2 | Кольцо стопорное | |
| 28 | Ш***2 | Шайба 12 | |
| 29 | Д***5 | Прокладка крышки | |
| 30 | Ш***8 | Шайба 8 | |
| 31 | Б***0 | Болт М8Х20 |
