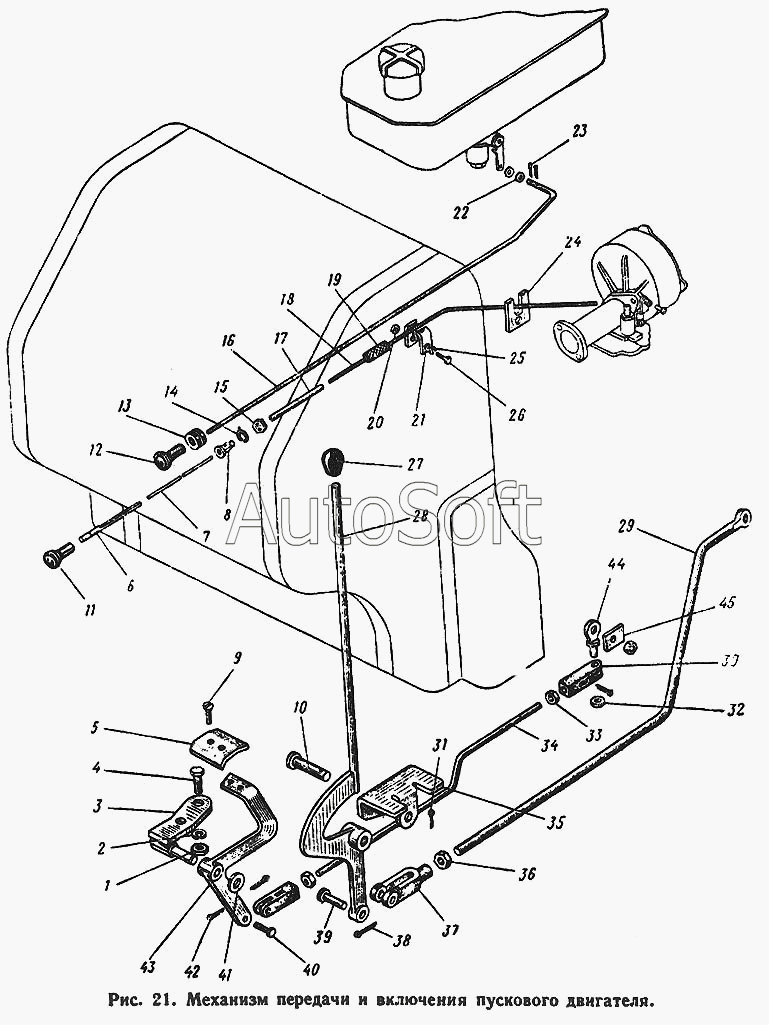

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Механизм передачи включения пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1024010 СБ | 4***Б | Запуск двигателя с места водителя | |
| 45-1024020 СБ | 4***Б | Тяга включения муфты | |
| 45-1024090 СБ | 4***Б | Педаль стартера | |
| 45-1024100 СБ | 4***Б | Педаль стартера | |
| 45-1024130-А СБ | 4***Б | Тяга стартера | |
| 45-1024160 СБ | 4***Б | Тяга воздушной заслонки карбюратора | |
| 45-1024170 СБ | 4***Б | Рукоятка с тягой | |
| 45-1024180 СБ | 4***Б | Рукоятка | |
| 45-1024190 СБ | 4***Б | Оболочка с трубкой | |
| Тяга воздушной заслонки карбюратора | Т***а | Тяга воздушной заслонки карбюратора | |
| 1 | Г***0 | Гайка М10 | |
| 2 | Ш***0 | Шайба 10 | |
| 3 | 4***0 | Кронштейн педали | |
| 4 | Б***5 | Болт М10Х25 | |
| 5 | 4***1 | Накладка | |
| 6 | 4***1 | Стержень | |
| 7 | 4***1 | Тяга | |
| 8 | 4***1 | Штуцер | |
| 9 | В***6 | Винт М6Х16 | |
| 10 | 4***3 | Ось | |
| 11 | 4***2 | Ручка | |
| 12 | 4***2 | Ручка | |
| 13 | 3***4 | Втулка | |
| 14 | Ш***2 | Шайба 12 | |
| 15 | Г***2 | Гайка 2М12 | |
| 16 | 4***7 | Тяга | |
| 17 | 4***2 | Трубка | |
| 18 | 4***3 | Оболочка тяги | |
| 19 | 4***2 | Прокладка | |
| 20 | Г***6 | Гайка 2М6 | |
| 21 | 4***6 | Кронштейн оси козырька | |
| 22 | Ш***6 | Шайба 6 | |
| 23 | Ш***6 | Шплинт 2Х16 | |
| 24 | 4***4 | Кронштейн | |
| 25 | Ш***6 | Шайба 6 | |
| 26 | Б***6 | Болт М6Х16 | |
| 27 | 5***7 | Рукоятка | |
| 28 | 4***Б | Рычаг | |
| 29 | 4***0 | Тяга включения муфты | |
| 30 | 4***2 | Вилка | |
| 31 | 4***Б | Тяга воздушной заслонки карбюратора | |
| 32 | Ш***8 | Шайба 8 | |
| 33 | Г***8 | Гайка М8 | |
| 34 | 4***А | Тяга | |
| 35 | 4***А | Кронштейн | |
| 36 | Г***2 | Гайка М12 | |
| 37 | 3***А | Вилка тяги регулировочная | |
| 38 | Ш***0 | Шплинт 3,2Х20 | |
| 39 | П***2 | Палец 12Х32 | |
| 40 | П***2 | Палеи 8Х22 | |
| 41 | Ш***2 | Шайба 12 | |
| 42 | Ш***6 | Шплинт 2Х16 | |
| 42 | Ш***6 | Шплинт 2Х16 | |
| 43 | 4***Б | Педаль стартера | |
| 44 | Д***5 | Рычаг стартера | |
| 45 | Д***6 | Шайба замковая |
