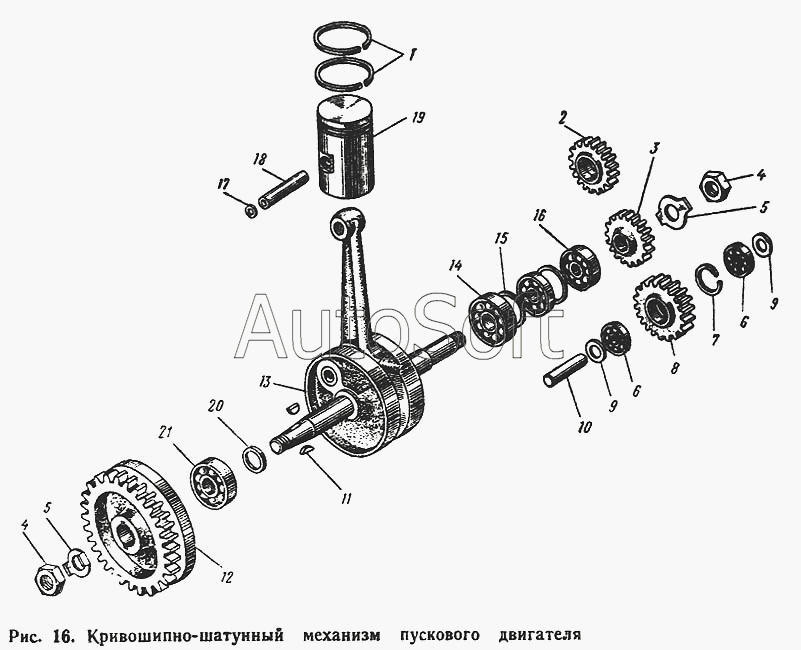

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Кривошипно-шатунный механизм пускового двигателя
18
11
12
13
14
15
16
17
18
10
18
18
19
19
19
20
21
2
1
3
4
4
5
5
6
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д24-С06 | Д***6 | Поршень в сборе | |
| Д24-С06-А | Д***А | Поршень в сборе | |
| Д24-С06-АР1 | Д***1 | Поршень в сборе | |
| Д24-С06-АР2 | Д***2 | Поршень в сборе | |
| Д24-С32 | Д***2 | Поршень со стопорный кольцом | |
| Д24-С32 | Д***2 | Поршень со стопорный кольцом | |
| Д24-С32-Р1 | Д***1 | Поршень со стопорным кольцом в сборе | |
| Д24-С32-Р2 | Д***2 | Поршень со стопорным кольцом в сборе | |
| 1 | Д***А | Кольцо поршневое | |
| 2 | Д***А | Шестерня привода магнето | |
| 3 | Д***В | Шестерня коленчатого вале | |
| 4 | Д***А | Гайка маховика | |
| 5 | Д***А | Шайба замковая | |
| 6 | П***7 | Подшипник 202 ГОСТ 8338-57 | |
| 7 | Д***8 | Кольцо стопорное | |
| 8 | Д***Б | Шестерня паразитная | |
| 9 | Д***7 | Шайба | |
| 10 | Д***А | Палец паразитной шестерни | |
| 11 | Ш***9 | Шпонка 5Х9 | |
| 12 | 7***Г | Маховик | |
| 13 | Д***Б | Коленчатый вал в сборе | |
| 14 | П***6 | Подшипник 2206 | |
| 15 | Б***2 | Кольцо стопорное | |
| 16 | П***7 | Подшипник 205 ГОСТ 8338-57 | |
| 17 | Д***8 | Кольцо поршневого пальца | |
| 18 | Д***1 | Палец поршня | |
| 18 | Д***2 | Палец поршня | |
| 18 | Д***1 | Палец поршня | |
| 18 | Д***А | Палец поршня | |
| 19 | Д***Г | Поршень | |
| 19 | Д***1 | Поршень | |
| 19 | Д***2 | Поршень | |
| 20 | Д***А | Шайба дистанционная | |
| 21 | П***6 | Подшипник 102206 |
