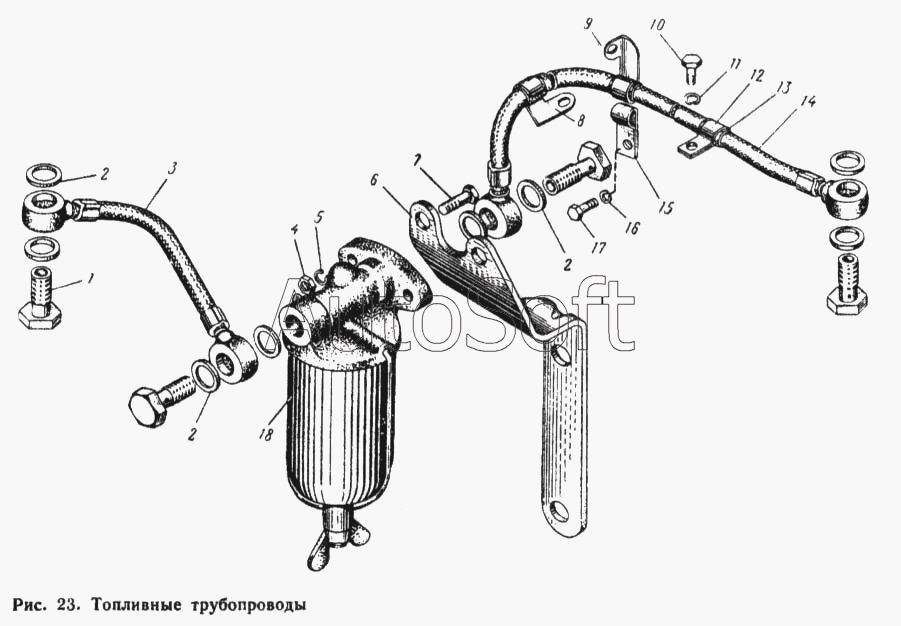

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Топливные трубопроводы
8
18
17
16
15
14
13
13
12
12
11
11
10
10
9
8
7
6
5
4
3
2
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1104000 СБ | 4***Б | Установка топливопроводов трактора ЮМЗ-6М | |
| 45-1104010 СБ | 4***Б | Топливопроводы с фильтром и кронштейном | |
| 45-1104010 СБ | 4***Б | Топливопроводы с фильтром и кронштейном | |
| 45А-1104000 СБ | 4***Б | Установка топливопроводов трактора ЮМЗ-6Л | |
| 1 | Д***1 | Болт поворотного угольника | |
| 1 | Д***1 | Болт поворотного угольника | |
| 2 | Д***А | Кольцо уплотнительное | |
| 2 | Д***А | Кольцо уплотнительное | |
| 3 | 4***Б | Топливопровод | |
| 4 | Г***8 | Гайка 2М8 | |
| 5 | Ш***8 | Шайба 8 | |
| 6 | 4***1 | Кронштейн | |
| 7 | Б***5 | Болт М8Х25 | |
| 8 | 4***6 | Кронштейн | |
| 8 | 4***6 | Кронштейн | |
| 9 | 4***6 | Кронштейн | |
| 10 | Б***6 | Болт М8Х16 | |
| 10 | Б***6 | Болт М8Х16 | |
| 11 | Ш***8 | Шайба 8 | |
| 11 | Ш***8 | Шайба 8 | |
| 12 | Х***8 | Хомутик 14Х27Х8 нормаль МТЗ | |
| 12 | Х***8 | Хомутик 14Х27Х8 нормаль МТЗ | |
| 13 | 4***А | Трубка изоляционная | |
| 13 | 4***А | Трубка изоляционная | |
| 14 | 4***Б | Топливопровод передний | |
| 15 | 4***А | Скоба | |
| 16 | Ш***6 | Шайба 6 | |
| 17 | Б***2 | Болт М6Х12 | |
| 18 | 3***Б | Фильтр грубой очистки топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
