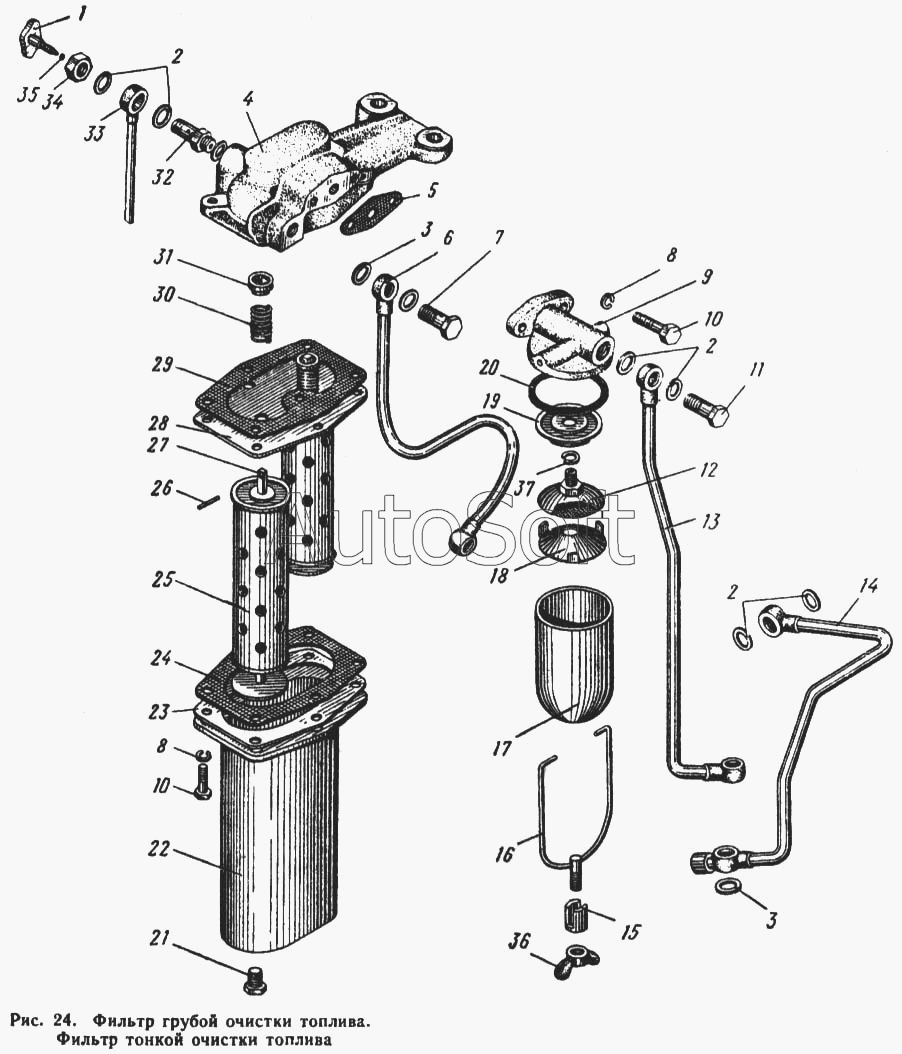

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Фильтр грубой очистки топлива. Фильтр тонкой очистки топлива
29
18
19
20
21
22
23
24
25
26
27
28
17
30
31
32
33
33
34
35
35
36
37
8
1
2
2
2
3
3
4
5
6
7
8
8
9
10
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1105015-В СБ | 3***Б | Фильтр грубой очистки топлива | |
| 45-1105010 СБ | 4***Б | Фильтр грубой очистки топлива с кронштейном в сборе | |
| 45-1105010 СБ | 4***Б | Фильтр грубой очистки топлива с кронштейном в сборе | |
| 45-1108220 СБ | 4***Б | Рычаг с тягами и сектором | |
| Д65-1117010.01 | Д***1 | Фильтр тонкой очистки топлива в сборе | |
| 1 | 5***1 | Игла вентиля | |
| 2 | Д***А | Кольцо уплотнительное | |
| 3 | Д***Б | Кольцо | |
| 4 | Д***0 | Корпус фильтра | |
| 5 | 3***3 | Прокладка фланца | |
| 6 | Д***0 | Трубка в сборе | |
| 7 | Д***1 | Болт поворотного угольника | |
| 8 | Ш***8 | Шайба 8 | |
| 8 | Ш***8 | Шайба 8 | |
| 9 | 3***1 | Корпус фильтра | |
| 10 | Б***5 | Болт М8Х25 | |
| 10 | Б***5 | Болт М8Х25 | |
| 11 | Д***1 | Болт поворотного угольника | |
| 12 | 3***0 | Элемент фильтрующий в сборе | |
| 13 | Д***0 | Трубка к фильтру в сборе | |
| 14 | Д***1 | Трубка перепускная в сборе | |
| 15 | 3***2 | Втулка поджимная | |
| 16 | 3***0 | Дужка в сборе | |
| 17 | 3***6 | Колпак фильтра | |
| 18 | Д***6 | Успокоитель | |
| 19 | Д***7 | Шайба направляющая | |
| 20 | 3***1 | Прокладка колпака | |
| 21 | П***" | Пробка КГ 1/8" | |
| 22 | 3***5 | Колпак фильтра | |
| 23 | 3***3 | Пластина | |
| 24 | 3***2 | Прокладка плиты | |
| 25 | 5***А | Элемент фильтрующий | |
| 26 | Д***2 | Штифт цилиндрический | |
| 27 | С***А | Стержень в сборе | |
| 28 | 3***8 | Плита | |
| 29 | 3***6 | Прокладка | |
| 30 | Д***2 | Пружина | |
| 31 | Д***1 | Сухарь | |
| 32 | 3***4 | Штуцер | |
| 33 | 3***0 | Трубка в сборе | |
| 33 | 3***Б | Трубка в сборе | |
| 34 | Г***4 | Гайка М14 | |
| 35 | Ш***0 | Шарик ГОСТ 3722-60 | |
| 35 | Ш***0 | Шарик ГОСТ 3722-60 | |
| 36 | Г***0 | Гайка М10 | |
| 37 | Ш***0 | Шайба 10 |
