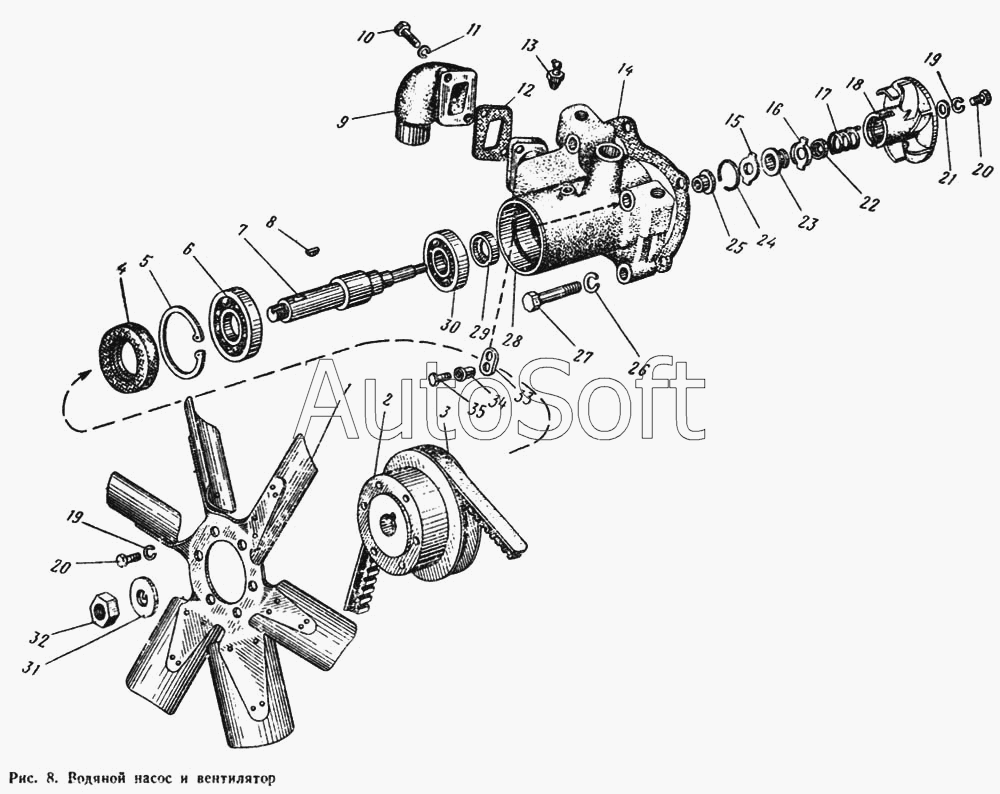

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Водяной насос и вентилятор
26
17
18
19
19
20
20
21
22
23
24
25
26
16
27
27
28
29
30
31
32
33
34
35
6
1
2
3
4
5
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-1307020-А СБ | 4***Б | Корпус водяного насоса | |
| 48-1307030 СБ | 4***Б | Крыльчатка водяного насоса | |
| 48-1307030 СБ | 4***Б | Крыльчатка водяного насоса | |
| Д11-С01-В4 | Д***4 | Насос водяной в сборе | |
| Д11-С12-Б3 СБ | Д***Б | Насос водяной | |
| Д65-1307020-А СБ | Д***Б | Корпус водяного насоса | |
| 1 | Д***Б | Крыльчатка вентилятора | |
| 2 | 4***6 | Шкив | |
| 3 | Р***4 | Ремень II-16Х11Х1400 ГОСТ 5813-64 | |
| 4 | М***2 | Манжета 2-55Х80-2 | |
| 5 | К***8 | Кольцо В80 ГОСТ 13943-68 | |
| 6 | П***7 | Подшипник 405 ГОСТ 8338-57 | |
| 7 | 4***7 | Валик | |
| 8 | Ш***9 | Шпонка 5Х9 | |
| 9 | Д***А | Патрубок | |
| 10 | Б***5 | Болт М10Х25 | |
| 11 | Ш***0 | Шайба 10 | |
| 12 | Д***А | Прокладка | |
| 13 | М***5 | Масленка II-А-45 | |
| 14 | Д***5 | Прокладка | |
| 15 | 1***2 | Шайба сальника | |
| 16 | С***4 | Обойма сальника | |
| 17 | 1***3 | Пружина упорная | |
| 18 | 4***1 | Крыльчатка | |
| 19 | Ш***а | Шайба | |
| 20 | Б***0 | Болт М8Х20 | |
| 21 | 5***2 | Шайба упорная | |
| 22 | С***5 | Кольцо | |
| 23 | С***6 | Манжета сальника | |
| 24 | С***7 | Кольцо стопорное | |
| 25 | С***6 | Втулка опорная | |
| 26 | Ш***2 | Шайба 12 | |
| 26 | Ш***2 | Шайба 12 | |
| 27 | Б***5 | Болт М12Х65 | |
| 27 | Б***5 | Болт М12Х65 | |
| 28 | 4***5 | Корпус | |
| 29 | М***2 | Манжета 2-20Х40-2 | |
| 30 | П***7 | Подшипник 306 ГОСТ 8338-57 | |
| 31 | 4***8 | Шайба замковая | |
| 32 | Г***0 | Гайка М20 | |
| 33 | Д***2 | Серьга | |
| 34 | Д***1 | Втулка | |
| 35 | Б***5 | Болт М12Х85 |
