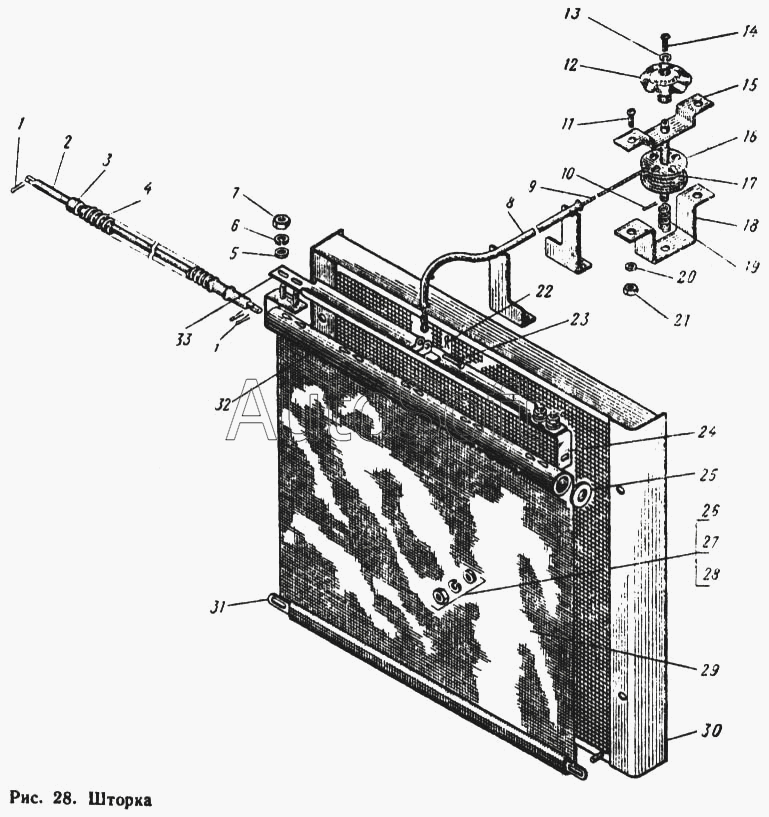

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Шторка
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1310008 СБ | 4***Б | Шторка с управлением | |
| 45-1310008 СБ | 4***Б | Шторка с управлением | |
| 45-1310010 СБ | 4***Б | Шторка в сборе | |
| 45-1310020 СБ | 4***Б | Стержень со шторкой | |
| 45-1310030 СБ | 4***Б | Стержень | |
| 45-1310110 СБ | 4***Б | Блок управления шторкой | |
| 1 | Ш***2 | Шплинт 2Х12 | |
| 1 | Ш***2 | Шплинт 2Х12 | |
| 2 | 4***Б | Стержень с наконечником | |
| 3 | 4***2 | Наконечник пружины | |
| 4 | 4***3 | Пружина | |
| 5 | Ш***8 | Шайба 8 | |
| 6 | Ш***8 | Шайба 8 | |
| 7 | Г***8 | Гайка 2М8 | |
| 8 | 4***Б | Трубка направляющая | |
| 9 | 4***Б | Трос управления | |
| 10 | Ш***6 | Шплинт 2Х16 | |
| 11 | В***6 | Винт М6Х16 | |
| 12 | 4***5 | Рукоятка | |
| 13 | Ш***5 | Шайба 5 | |
| 14 | В***2 | Винт М5Х12 | |
| 15 | 4***2 | Планка стопорная | |
| 16 | 4***Б | Барабан | |
| 17 | 4***4 | Трубка контровочная | |
| 18 | 4***1 | Скоба | |
| 19 | 4***3 | Пружина | |
| 20 | Ш***6 | Шайба 6 | |
| 21 | Г***6 | Ганка М6 | |
| 22 | Ш***2 | Шплинт 1,5Х12 | |
| 23 | 4***8 | Палец | |
| 24 | 6***Б | Угольник в сборе | |
| 25 | Ш***8 | Шайба 8 | |
| 26 | Ш***8 | Шайба 8 | |
| 27 | Ш***8 | Шайба 8 | |
| 28 | Г***8 | Гайка М8 | |
| 29 | 4***1 | Шторка | |
| 30 | 4***Б | Сетка радиатора защитная | |
| 31 | 6***6 | Планка стяжная | |
| 32 | 4***Б | Барабан в сборе | |
| 33 | 4***Б | Планка в сборе |
