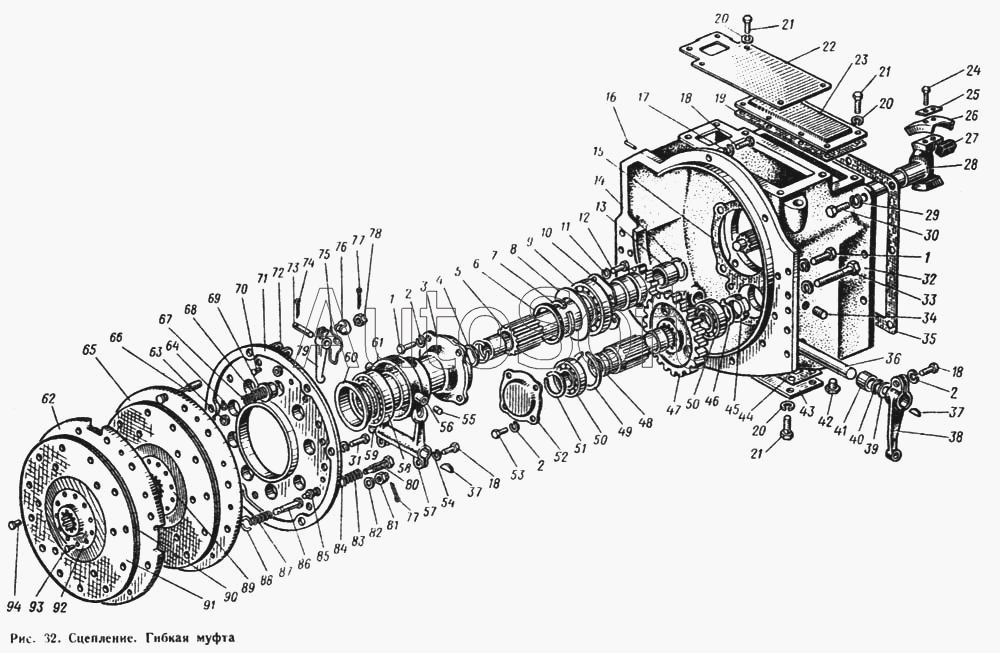

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Сцепление. Гибка муфта
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
18
19
20
20
20
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
37
38
38
39
39
40
40
41
41
42
42
43
44
44
44
45
45
46
46
47
47
48
49
49
50
50
50
50
51
52
52
53
53
54
54
55
56
57
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
77
77
77
78
79
80
81
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1604015-А СБ | 3***Б | Корпус муфты | |
| 36-1604015-А СБ | 3***Б | Корпус муфты | |
| 36-1604016-Б СБ | 3***Б | Корпус муфты | |
| 36-1604016-Б СБ | 3***Б | Корпус муфты | |
| 36-1604020-А СБ | 3***Б | Вал привода ВОМ | |
| 36-1604020-А СБ | 3***Б | Вал привода ВОМ | |
| 36-1604020-АСВ | 3***В | Вал привода ВОМ | |
| 36-1604020-АСВ | 3***В | Вал привода ВОМ | |
| 36-1604065 СБ | 3***Б | Отводка | |
| 36-1604065 СБ | 3***Б | Отводка | |
| 36-1604070-Б СБ | 3***Б | Диск опорный | |
| 36-1604090 СБ | 3***Б | Диск главной муфты нажимной | |
| 40-1604015-А СБ | 4***Б | Корпус муфты | |
| 40-1604015-А СБ | 4***Б | Корпус муфты | |
| 40-1604016-Б СБ | 4***Б | Корпус муфты | |
| 40-1604016-Б СБ | 4***Б | Корпус муфты | |
| 45-1604010 СБ | 4***Б | Муфта сцепления | |
| 45-1604010 СБ | 4***Б | Муфта сцепления | |
| 45-1604025 СБ | 4***Б | Кронштейн | |
| 45-1604025 СБ | 4***Б | Кронштейн | |
| 45-1604040 СБ | 4***Б | Диск главной муфты ведомый | |
| 45-1604040 СБ | 4***Б | Диск главной муфты ведомый | |
| 45-1604045 СБ | 4***Б | Диск ведомый с накладками | |
| 45-1604045 СБ | 4***Б | Диск ведомый с накладками | |
| 45-1604050 СБ | 4***Б | Диск муфты ВОМ ведомый | |
| 45-1604060 СБ | 4***Б | Диски нажимные | |
| 45-1604060 СБ | 4***Б | Диски нажимные | |
| 45-1604080 СБ | 4***Б | Диски | |
| 45-1604080 СБ | 4***Б | Диски | |
| 45-2208010 | 4***0 | Муфта гибкая | |
| 45А-1604010 СБ | 4***Б | Муфта сцепления | |
| 45А-1604010 СБ | 4***Б | Муфта сцепления | |
| 1 | Б***0 | Болт М12Х30 | |
| 1 | Б***0 | Болт М12Х30 | |
| 2 | Ш***2 | Шайба 12 | |
| 2 | Ш***2 | Шайба 12 | |
| 3 | 3***Б | Кронштейн отводки | |
| 4 | О***7 | Манжета | |
| 5 | 4***6 | Вал привода ВОМ ведущий | |
| 6 | М***1 | Манжета 2-80Х 105-1 | |
| 7 | 3***6 | Кольцо подшипника упорное | |
| 8 | 3***7 | Шайба маслоотражательная | |
| 9 | П***7 | Подшипник 216 ГОСТ 8338-57 | |
| 10 | 3***9 | Пластина поджимная | |
| 11 | Ш***0 | Шайба 10 | |
| 12 | Б***0 | Болт М10Х20 | |
| 13 | П***7 | Подшипник 94908К ГОСТ 8328-57 | |
| 14 | 3***7 | Кольцо пружинное | |
| 15 | 3***4 | Прокладка кронштейна отводки | |
| 15 | 3***4 | Прокладка кронштейна отводки | |
| 16 | Д***5 | Штифт установочный | |
| 16 | Д***5 | Штифт установочный | |
| 17 | Ш***2 | Шайба 12 | |
| 17 | Ш***2 | Шайба 12 | |
| 18 | Б***0 | Болт М12Х40 | |
| 18 | Б***0 | Болт М12Х40 | |
| 19 | 3***8 | Прокладка крышки верхнего люка | |
| 20 | 3***8 | Прокладка крышки верхнего люка | |
| 20 | Ш***8 | Шайба 8 | |
| 20 | Ш***8 | Шайба 8 | |
| 20 | Ш***8 | Шайба 8 | |
| 20 | Ш***8 | Шайба 8 | |
| 21 | Б***0 | Болт М8Х20 | |
| 21 | Б***0 | Болт М8Х20 | |
| 21 | Б***0 | Болт М8Х20 | |
| 21 | Б***0 | Болт М8Х20 | |
| 22 | 3***Б | Крышка | |
| 22 | 4***6 | Крышка | |
| 23 | 3***9 | Крышка верхнего люка | |
| 23 | 3***9 | Крышка верхнего люка | |
| 24 | Б***5 | Болт М12Х25 | |
| 25 | 3***9 | Пластина замковая | |
| 26 | 4***7 | Прижим | |
| 27 | 3***6 | Элемент ведущий | |
| 28 | 4***3 | Вал главной муфты | |
| 28 | 4***3 | Вал главной муфты | |
| 29 | Ш***8 | Шайба 18 | |
| 29 | Ш***8 | Шайба 18 | |
| 30 | 3***1 | Болт | |
| 30 | 3***1 | Болт | |
| 31 | Б***0 | Болт М12Х30 | |
| 32 | 4***7 | Корпус муфты | |
| 32 | 4***7 | Корпус муфты | |
| 33 | Б***0 | Болт М12Х60 | |
| 33 | Б***0 | Болт М12Х60 | |
| 34 | П***" | Пробка КГ 11/4" | |
| 34 | П***" | Пробка КГ 11/4" | |
| 35 | 3***7 | Прокладка корпуса муфты | |
| 35 | 3***7 | Прокладка корпуса муфты | |
| 36 | 3***1 | Вал вилки выключения | |
| 36 | 3***1 | Вал вилки выключения | |
| 37 | Ш***1 | Шпонка 6Х11 | |
| 37 | Ш***1 | Шпонка 6Х11 | |
| 38 | 3***2 | Рычаг вала | |
| 38 | 3***2 | Рычаг вала | |
| 39 | 3***7 | Кольцо | |
| 39 | 3***7 | Кольцо | |
| 40 | 3***6 | Корпус пыле отражателя | |
| 40 | 3***6 | Корпус пыле отражателя | |
| 41 | А***6 | Втулка крышки картера маховика | |
| 41 | А***6 | Втулка крышки картера маховика | |
| 42 | П***" | Пробка КГ 1/2" | |
| 42 | П***" | Пробка КГ 1/2" | |
| 43 | 4***1 | Крышка нижнего люка | |
| 44 | 4***1 | Крышка нижнего люка | |
| 44 | 4***2 | Прокладка | |
| 44 | 4***2 | Прокладка | |
| 45 | 3***2 | Гайка круглая | |
| 45 | 3***2 | Гайка круглая | |
| 46 | 3***А | Шайба стопорная | |
| 46 | 3***А | Шайба стопорная | |
| 47 | 4***8 | Шестерня привода ВОМ ведомая | |
| 47 | 4***8 | Шестерня привода ВОМ ведомая | |
| 48 | 3***В | Вал | |
| 49 | 3***5 | Кольцо пружинное | |
| 49 | 3***5 | Кольцо пружинное | |
| 50 | П***7 | Подшипник 210 ГОСТ 8338-57 | |
| 50 | П***7 | Подшипник 210 ГОСТ 8338-57 | |
| 50 | П***7 | Подшипник 210 ГОСТ 8338-57 | |
| 51 | 4***5 | Кольцо пружинное | |
| 52 | 3***9 | Крышка подшипника | |
| 52 | 3***9 | Крышка подшипника | |
| 53 | Б***0 | Болт М10Х20 | |
| 53 | Б***0 | Болт М10Х20 | |
| 54 | Ш***0 | Шайба 10 | |
| 54 | Ш***0 | Шайба 10 | |
| 55 | М***1 | Масленка I-А1 | |
| 56 | 3***3 | Штуцер | |
| 57 | 3***8 | Вилка выключения сцепления | |
| 57 | 3***8 | Вилка выключения сцепления | |
| 58 | П***0 | Подшипник 60120 ГОСТ 7242-70 | |
| 59 | З***0 | Заглушка 40 | |
| 59 | З***0 | Заглушка 40 | |
| 60 | 3***7 | Кольцо упорное | |
| 61 | 3***А | Корпус отводки | |
| 62 | 3***3 | Диск главной муфты нажимной | |
| 63 | 3***Б | Гнездо упорного болта | |
| 64 | 4***6 | Шайба подпятника | |
| 65 | 3***1 | Диск муфты ВОМ нажимной | |
| 66 | 3***7 | Тяга отжимного рычага | |
| 67 | 4***5 | Пружина | |
| 68 | 4***4 | Пружина | |
| 69 | 4***2 | Стакан | |
| 70 | З***2 | Заклепка 8Х22 | |
| 71 | 3***Б | Диск опорный | |
| 71 | 3***3 | Диск опорный | |
| 72 | С***а | Серьга отжимного рычага | |
| 73 | 4***Б | Ось | |
| 74 | Ш***2 | Шплинт 4Х22 | |
| 75 | 4***Б | Пружина отжимного рычага | |
| 76 | 4***1 | Сухарик отжимного рычага | |
| 77 | Ш***5 | Шплинт 3,2Х25 | |
| 77 | Ш***5 | Шплинт 3,2Х25 | |
| 77 | Ш***5 | Шплинт 3,2Х25 | |
| 78 | Г***2 | Гайка М12 | |
| 79 | 3***Б | Рычаг отжимной | |
| 80 | 3***1 | Болт упорный | |
| 81 | Г***4 | Гайка 2М14 | |
| 81 | Г***4 | Гайка 2М14 | |
| 82 | Ш***6 | Шайба 16 | |
| 83 | Д***А | Пружина | |
| 84 | 3***1 | Шайба | |
| 85 | 3***2 | Упор | |
| 86 | 3***8 | Штифт пружины | |
| 87 | 3***7 | Пружина муфты ВОМ | |
| 88 | 1***2 | Полукольцо | |
| 89 | 3***1 | Ступица | |
| 90 | 4***1 | Диск ведомый | |
| 91 | 3***1 | Накладка фрикционная | |
| 92 | 3***1 | Ступица | |
| 93 | З***0 | Заклепка 8Х20 | |
| 93 | З***0 | Заклепка 8Х20 | |
| 94 | З***З | Заклепка 4Х9 нормаль МТЗ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
