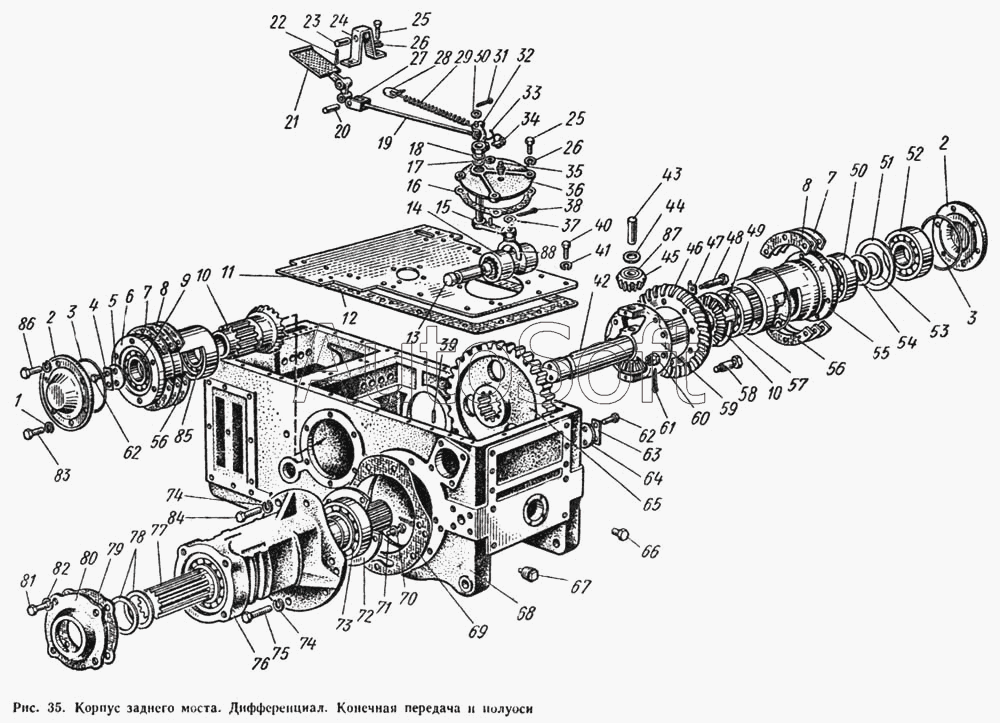

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Корпус заднего моста. Дифференциал. Конечная передача и полуоси
1
2
2
3
3
3
4
5
6
7
7
8
8
9
10
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
62
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-2409010 СБ | 3***Б | Механизм блокировки | |
| 36-2403024-А1 СБ | 3***Б | Сателлит | |
| 36-2403024-А1 СБ | 3***Б | Сателлит | |
| 36-2403030 СБ | 3***Б | Ступица конической шестерни | |
| 36-2403030 СБ | 3***Б | Ступица конической шестерни | |
| 36-2403036 СБ | 3***Б | Стакан подшипников правый | |
| 36-2403037 СБ | 3***Б | Стакан подшипников левый | |
| 36-2407010 СБ | 3***Б | Конечная передача | |
| 36-2407015 СБ | 3***Б | Рукав полуоси | |
| 36-2407026-А СБ | 3***Б | Крышка рукава | |
| 40-2403010 СБ | 4***Б | Дифференциал | |
| 40-2403015 СБ | 4***Б | Шестерня коническая со ступицей | |
| 40-2409020 СБ | 4***Б | Корпус рычагов с тягой | |
| 40-2409020 СБ | 4***Б | Корпус рычагов с тягой | |
| 40-2409030 СБ | 4***Б | Рычаг переводной с вилкой | |
| 40-2409040-А СБ | 4***Б | Тяга с пальцем | |
| 40-2409040-А СБ | 4***Б | Тяга с пальцем | |
| 40-2409050-А СБ | 4***Б | Кронштейн с педалью | |
| 40-2409050-А СБ | 4***Б | Кронштейн с педалью | |
| 1 | Ш***4 | Шайба 14 | |
| 2 | 3***Б | Крышка стакана | |
| 3 | 3***4 | Кольцо уплотнительное | |
| 3 | 3***4 | Кольцо уплотнительное | |
| 3 | 3***4 | Кольцо уплотнительное | |
| 4 | 3***2 | Пластина замковая | |
| 5 | 3***1 | Шайба нажимная | |
| 6 | 3***А | Стакан подшипников левый | |
| 7 | 3***5 | Прокладка регулировочная | |
| 8 | 3***7 | Прокладка регулировочная | |
| 9 | П***7 | Подшипник 32216К ГОСТ 8328-57 | |
| 10 | 3***8 | Шестерня полуосевая | |
| 10 | 3***8 | Шестерня полуосевая | |
| 11 | 4***4 | Крышка заднего моста | |
| 12 | 3***5 | Прокладка | |
| 13 | 3***6 | Валик плавающий | |
| 14 | 3***5 | Муфта соединительная | |
| 14 | 4***Б | Шестерня коническая со ступицей | |
| 15 | 4***Б | Рычаг переводной | |
| 16 | 4***6 | Прокладка корпуса | |
| 17 | 3***1 | Кольцо | |
| 18 | 3***7 | Шайба | |
| 19 | 4***9 | Палец тяги | |
| 20 | 4***8 | Палец блокировочной тяги | |
| 21 | 4***Б | Педаль | |
| 22 | Ш***2 | Шплинт 4Х22 | |
| 23 | 4***1 | Ось | |
| 24 | 4***Б | Кронштейн | |
| 25 | Б***0 | Болт М10Х20 | |
| 26 | Ш***0 | Шайба 10 | |
| 27 | 4***Б | Тяга | |
| 28 | 4***А | Планка пружины | |
| 29 | 3***7 | Пружина педали | |
| 30 | Ш***2 | Шайба 12 | |
| 31 | Ш***2 | Шплинт 4Х22 | |
| 32 | 4***А | Рычаг тяги | |
| 33 | П***0 | Проволока 1,6Х200 | |
| 34 | 3***0 | Винт установочный специальный | |
| 35 | 4***Б | Сапун | |
| 36 | 4***5 | Корпус рычагов | |
| 37 | Ш***8 | Шайба 18 | |
| 38 | Ш***5 | Шплинт 4Х25 | |
| 39 | Д***5 | Штифт установочный | |
| 40 | Б***5 | Болт М10Х25 | |
| 41 | Ш***0 | Шайба 10 | |
| 42 | 3***3 | Ось дифференциала | |
| 43 | 3***А | Ось сателлита | |
| 44 | 3***1 | Шайба сателлита упорная | |
| 45 | 3***4 | Сателлит | |
| 46 | 4***1 | Венец шестерни | |
| 47 | 3***9 | Шайба замковая | |
| 48 | 3***Б | Болт стопорный | |
| 49 | 3***А | Кольцо пружинное большое | |
| 49 | 3***А | Кольцо пружинное большое | |
| 50 | П***7 | Подшипник 322 16К ГОСТ 8328-57 | |
| 51 | 3***А | Кольцо пружинное среднее | |
| 52 | П***7 | Подшипник 411 ГОСТ 8338-57 | |
| 53 | 3***0 | Шайба упорная | |
| 54 | 3***9 | Шайба полуосевой шестерни опорная | |
| 55 | 3***А | Стакан подшипников правый | |
| 56 | 3***6 | Прокладка регулировочная | |
| 57 | П***7 | Подшипник 292218К ГОСТ 8328-57 | |
| 58 | 3***2 | Болт | |
| 59 | 3***1 | Ступица шестерни | |
| 60 | Г***4 | Гайка М14 | |
| 61 | Ш***0 | Шплинт 3,2Х20 | |
| 62 | Б***0 | Болт М14Х30 | |
| 62 | Б***0 | Болт М14Х30 | |
| 63 | 3***9 | Пластина замковая малая | |
| 64 | 3***8 | Шайба нажимная | |
| 65 | 3***А | Шестерня ведомая | |
| 65 | 4***1 | Пробка | |
| 66 | 4***А | Пробка | |
| 67 | А***8 | Пробка сливная магнитная 11/4" | |
| 68 | 4***А | Корпус коробки передач и заднего моста | |
| 69 | 3***1 | Прокладка рукава | |
| 70 | 3***2 | Шайба замковая | |
| 71 | Б***0 | Болт М12Х30 | |
| 72 | 3***1 | Сектор нажимной | |
| 73 | П***7 | Подшипник 317 ГОСТ 8338-57 | |
| 74 | Ш***6 | Шайба 16 | |
| 75 | Б***0 | Болт М16Х70 | |
| 76 | 3***А | Рукав полуоси | |
| 77 | 3***Б | Полуось | |
| 78 | М***1 | Манжета 2-85Х110-1 | |
| 79 | 3***9 | Прокладка крышки рукава | |
| 80 | 3***1 | Крышка рукава | |
| 81 | Б***5 | Болт М12Х35 | |
| 82 | Ш***2 | Шайба 12 | |
| 83 | Б***5 | Болт М14Х45 | |
| 84 | Б***0 | Болт М16Х50 | |
| 85 | 3***5 | Кольцо распорное | |
| 86 | Б***5 | Болт М14Х55 | |
| 87 | 3***8 | Втулка | |
| 88 | 3***А | Вилка включения |
