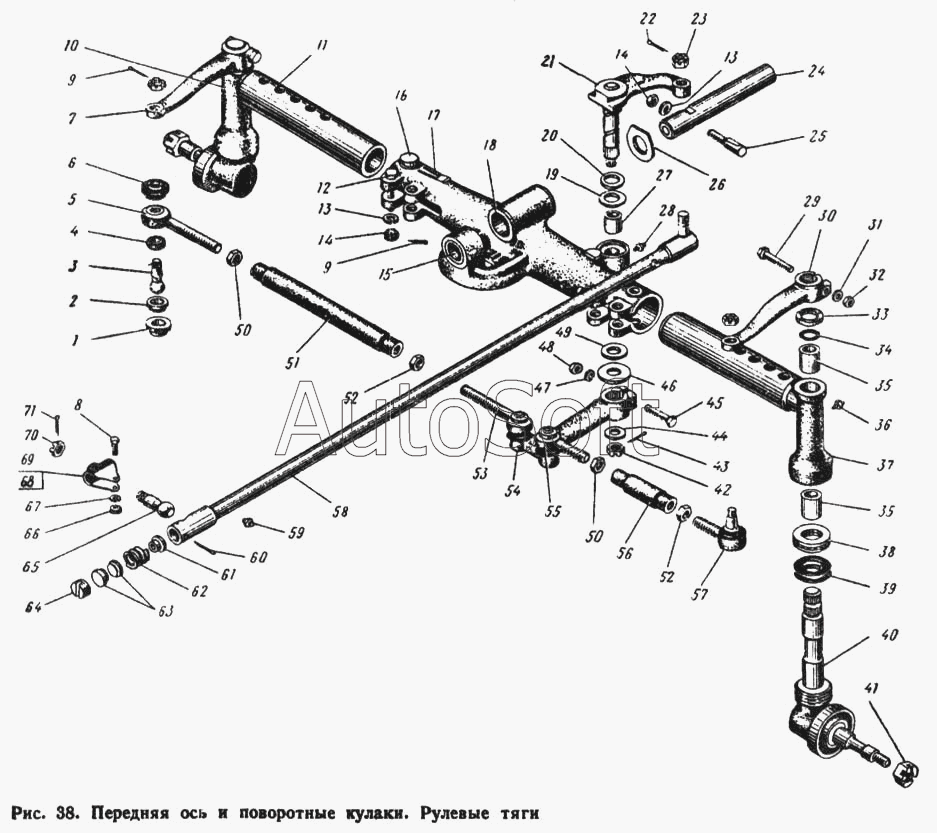

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Передняя ось и поворотные кулаки. Рулевые тяги
42
51
51
50
50
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
36
35
35
34
33
32
60
71
70
69
68
67
66
65
64
63
62
61
31
59
58
57
56
56
56
55
54
53
52
52
9
9
8
7
6
5
4
3
2
1
10
19
30
29
28
27
26
25
24
23
22
21
20
18
18
17
16
15
14
14
13
13
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-3001070-А СБ | 4***Б | Кронштейн поворотного кулака правый | |
| 40-3001071-А СБ | 4***Б | Кронштейн поворотного кулака левый | |
| 40-3003070 СБ | 4***Б | Тяга рулевая продольная | |
| 45-3000020 СБ | 4***Б | Ось передняя без колес в сборе | |
| 45-30001010 СБ | 4***Б | Ось передняя с рычагами | |
| 45-3001010 СБ | 4***Б | Ось передняя с рычагами | |
| 45-3001030 СБ | 4***Б | Ось передняя | |
| 45-3001030 СБ | 4***Б | Ось передняя | |
| 45-3001050 СБ | 4***Б | Кулак поворотный правый | |
| 45-3001060 СБ | 4***Б | Кулак поворотный левый | |
| 45-3003010 СБ | 4***Б | Тяга рулевая поперечная | |
| 45-3003040 СБ | 4***Б | Тяга рулевая толкающая | |
| 45-3003070 СБ | 4***Б | Тяга рулевая продольная | |
| А35.32.000 СБ | А***Б | Шарнир унифицированный | |
| 1 | А***6 | Пробка | |
| 2 | А***3 | Вкладыш нижний | |
| 3 | А***2 | Палец шаровой | |
| 4 | А***4 | Вкладыш верхний | |
| 5 | А***1 | Корпус шарнира | |
| 6 | А***5 | Чехол уплотнительный | |
| 7 | 4***1 | Рычаг поворотный левый | |
| 8 | Б***6 | Болт М6Х16 | |
| 9 | Ш***2 | Шплинт 4Х32 | |
| 10 | 4***1 | Кронштейн поворотного кулака левый | |
| 11 | 4***8 | Труба кронштейна | |
| 11 | 4***8 | Труба кронштейна | |
| 12 | Б***0 | Болт М18Х100 | |
| 13 | Ш***8 | Шайба 18 | |
| 14 | Г***8 | Гайка М18 | |
| 15 | 4***2 | Втулка передней оси задняя | |
| 16 | 3***Б | Фиксатор колеи передних колес | |
| 17 | 4***1 | Балка оси | |
| 18 | 3***0 | Втулка передней оси передняя | |
| 18 | 3***Б | Втулка передней оси передняя | |
| 19 | 4***8 | Уплотнитель | |
| 20 | 4***5 | Кольцо | |
| 21 | 4***Б | Рычаг рулевой с валом | |
| 22 | Ш***2 | Шплинт 4Х32 | |
| 23 | 4***1 | Гайка специальная | |
| 24 | 4***А | Ось качания | |
| 25 | 3***Б | Клин | |
| 26 | 3***1 | Шайба упорная | |
| 27 | 3***Б | Втулка | |
| 28 | М***1 | Масленка I-А1 | |
| 29 | 4***5 | Болт | |
| 30 | 4***1 | Рычаг поворотный правый | |
| 31 | Ш***6 | Шайба 16 | |
| 32 | Г***6 | Гайка М16 | |
| 33 | 3***Б | Сальник поворотного рычага | |
| 34 | 4***3 | Кольцо уплотнительное | |
| 35 | 3***9 | Втулка кронштейна | |
| 36 | 3***9 | Втулка кронштейна | |
| 36 | М***1 | Масленка I-А1 | |
| 37 | 4***1 | Кронштейн поворотного кулака правый | |
| 38 | П***4 | Подшипник 8210 ГОСТ 6874-54 | |
| 39 | 4***2 | Кольцо уплотнительное | |
| 40 | 4***Б | Цапфа поворотная | |
| 41 | 4***9 | Гайка регулировочная | |
| 42 | Г***4 | Гайка М24 | |
| 43 | Ш***5 | Шплинт 5Х45 | |
| 44 | Ш***4 | Шайба 24 | |
| 45 | Б***5 | Болт М16Х65 | |
| 46 | 4***3 | Кольцо | |
| 47 | Ш***6 | Шайба 16 | |
| 48 | Г***6 | Гайка М16 | |
| 49 | С***а | Сальник рулевого рычага | |
| 50 | 3***А | Контргайка левая | |
| 50 | 4***А | Контргайка левая | |
| 51 | 4***1 | Труба тяги (колея 1260-1460) | |
| 51 | 4***2 | Труба тяги (колея 1560-1860) | |
| 52 | 4***8 | Контргайка правая | |
| 52 | 4***8 | Контргайка правая | |
| 53 | А***1 | Шарнир унифицированный | |
| 54 | 4***2 | Рычаг центральный | |
| 55 | А***3 | Шарнир унифицированный | |
| 56 | 4***2 | Труба тяги (колея 1660-1860) | |
| 56 | 4***3 | Труба тяги (колея 1460-1560) | |
| 56 | 4***4 | Труба тяги (колея 1260-1360) | |
| 57 | А***2 | Шарнир унифицированный | |
| 58 | 4***5 | Труба продольной рулевой тяги | |
| 59 | М***1 | Масленка I-А1 | |
| 60 | Ш***0 | Шплинт 5Х60 | |
| 61 | 3***Б | Упор пружины | |
| 62 | 3***м | Пружина продольной рулевой тяги | |
| 63 | 3***Б | Вкладыш тяги сферический | |
| 64 | 3***Б | Пробка тяги | |
| 65 | 3***1 | Палец шаровой | |
| 66 | Г***6 | Гайка М6 | |
| 67 | Ш***6 | Шайба 6 | |
| 68 | 4***А | Накладка защитной муфты | |
| 69 | 4***А | Муфта защитная | |
| 70 | 4***1 | Гайка специальная | |
| 71 | Ш***2 | Шплинт 4Х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
