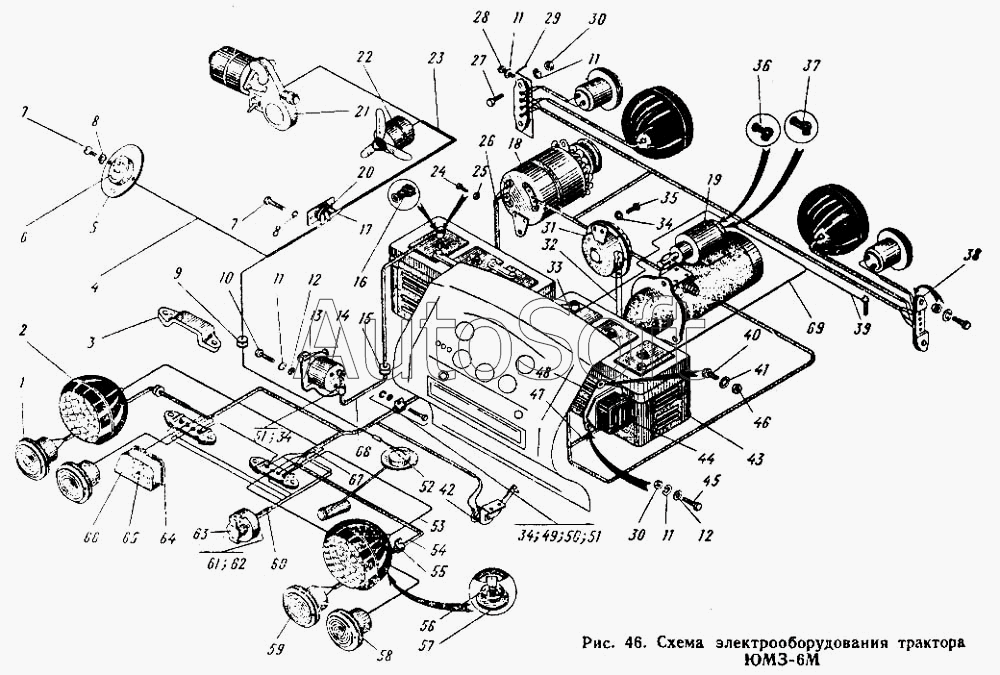

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Схема электрооборудования трактора ЮМЗ-6М
42
51
51
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
35
34
34
34
33
60
69
68
67
66
65
64
63
62
61
32
59
58
57
56
55
54
53
53
4
12
12
11
11
11
11
10
9
9
8
8
7
7
6
5
13
3
2
1
22
31
30
30
29
28
27
26
25
24
23
21
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3700010 СБ | 4***Б | Установка электрооборудования трактора ЮМЗ-6М | |
| 45-3700020-Б СБ | 4***Б | Установка электрооборудования кабины | |
| 45-3700045 СБ | 4***Б | Установка электрооборудования на заднем листе | |
| 45-3700045 СБ | 4***Б | Установка электрооборудования на заднем листе | |
| 45-3700100 | 4***0 | Установка плафона | |
| 45-3700100 СБ | 4***Б | Установка плафона | |
| 1 | Ф***Б | Фонарь задний | |
| 2 | Ф***4 | Фара тракторная | |
| 3 | 4***4 | Колпачок | |
| 4 | 4***6 | Провод плафон-переключатель | |
| 5 | П***1 | Плафон | |
| 6 | Л***6 | Лампа А12-3 ГОСТ 2023-66 | |
| 7 | В***8 | Винт М4Х8 | |
| 8 | Ш***4 | Шайба 4 | |
| 9 | 3***А | Втулка | |
| 9 | 3***Б | Втулка провода | |
| 10 | Б***6 | Болт М6Х16 | |
| 11 | Ш***6 | Шайба 6 | |
| 12 | Ш***6 | Шайба 6 | |
| 13 | 4***А | Кронштейн включателя «массы» | |
| 14 | В***Б | Включатель «массы» | |
| 15 | 4***3 | Втулка | |
| 16 | 4***5 | Колпачок защитный | |
| 17 | 4***5 | Провод кабины | |
| 18 | Г***А | Генератор | |
| 19 | С***1 | Стартер | |
| 20 | П***5 | Переключатель | |
| 21 | С***0 | Стеклоочиститель | |
| 22 | 4***А | Вентилятор кабины | |
| 23 | 4***Г | Жгут к стеклоочистителю | |
| 24 | Б***5 | Болт М8Х25 | |
| 25 | Г***8 | Гайка М8 | |
| 26 | 4***Д | Жгут к генератору | |
| 27 | Б***5 | Болт М6Х25 | |
| 28 | В***2 | Винт М6Х12 | |
| 29 | 4***0 | Кронштейн | |
| 30 | Г***6 | Гайка М6 | |
| 31 | С***1 | Сигнал звуковой безрупорный | |
| 32 | 4***4 | Провод к звуковому сигналу | |
| 33 | 4***0 | Перемычка аккумуляторных батарей в сборе | |
| 34 | Ш***8 | Шайба 8 | |
| 35 | Б***6 | Болт М8Х16 | |
| 36 | 4***1 | Наконечник изоляционный | |
| 37 | 4***2 | Наконечник изоляционный | |
| 38 | П***2 | Панель соединительная | |
| 39 | 4***7 | Провод указатель температуры воды-датчик | |
| 40 | Б***0 | Болт М10Х20 | |
| 41 | Ш***0 | Шайба 10 | |
| 42 | 4***Б | Включатель «Стоп» в сборе | |
| 43 | 3***М | Батарея аккумуляторная | |
| 44 | Р***1 | Реле блокировки | |
| 45 | Б***0 | Болт М6Х20 | |
| 46 | Г***0 | Гайка М10 | |
| 47 | 4***1 | Жгут к реле блокировки | |
| 48 | 4***1 | Кронштейн | |
| 49 | Х***1 | Шайба 8 | |
| 50 | Х***Т | Хомутик подвесной одноместный нормаль МТЗ ОГК | |
| 51 | Б***0 | Болт М8Х20 | |
| 52 | 4***А | Провод датчик-штепсельная клемма датчика | |
| 53 | 4***5 | Провод соединительная панель-задняя фара | |
| 53 | 4***8 | Провод соединительная панель-задняя фара | |
| 54 | 4***Б | Жгут к правым фонарям | |
| 55 | С***6 | Скоба | |
| 56 | 3***А | Чашка | |
| 57 | 4***6 | Прокладка | |
| 58 | 4***9 | Прокладка | |
| 59 | У***Ж | Фонарь указателя поворота | |
| 60 | 4***В | Жгут к розетке | |
| 61 | В***5 | Винт М5Х35 | |
| 62 | Ш***5 | Шайба 5 | |
| 63 | П***0 | Розетка штепсельная | |
| 64 | 5***1 | Прокладка | |
| 65 | Л***6 | Лампа А12-3 ГОСТ 2023-66 | |
| 66 | Ф***А | Фонарь номерного знака тракторный | |
| 67 | 4***Б | Жгут задних фонарей | |
| 68 | 4***0 | Провод «массы» в сборе | |
| 69 | 4***Ю | Провод стартер-аккумуляторная батарея |
