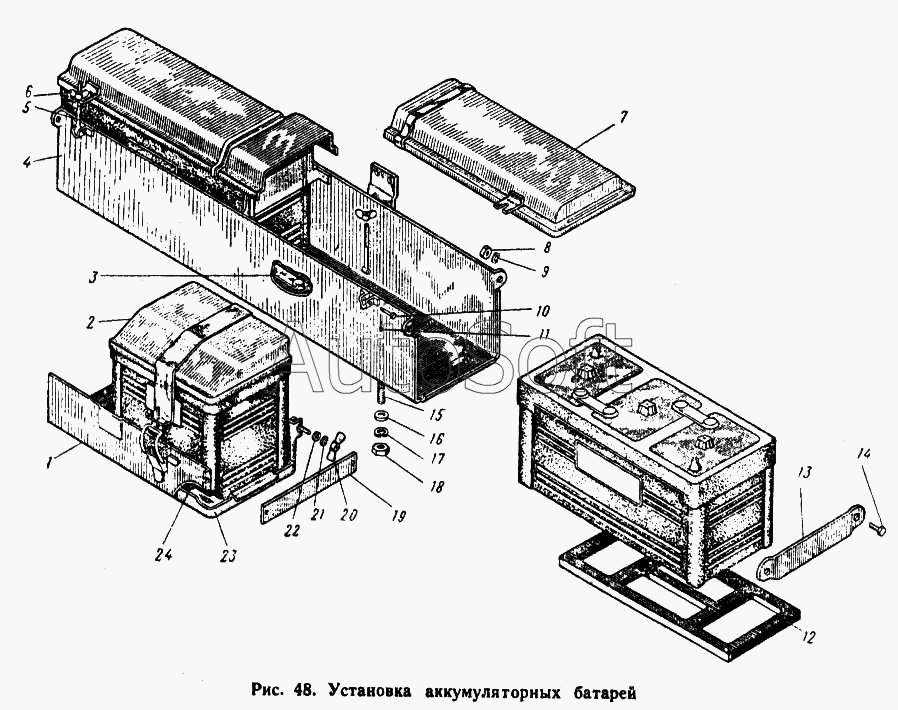

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Установка аккумуляторной батареи
11
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3703005 СБ | 4***Б | Установка аккумуляторных батарей | |
| 45А-3703005 СБ | 4***Б | Установка аккумуляторной батареи | |
| 1 | 4***Б | Ящик батареи | |
| 1 | 4***Б | Ящик аккумуляторной батареи | |
| 2 | 4***Б | Крышка | |
| 3 | 4***6 | Пластина замковая | |
| 4 | 4***Б | Ящик аккумуляторных батарей | |
| 5 | 4***7 | Шпилька | |
| 6 | Г***8 | Гайка М8 | |
| 7 | 4***Б | Крышка | |
| 8 | Г***8 | Гайка 2М8 | |
| 9 | Ш***8 | Шайба 8 | |
| 10 | 4***8 | Палец | |
| 11 | Ш***2 | Шплинт 1,5Х12 | |
| 12 | 4***Б | Прокладка | |
| 13 | 4***В | Планка крепления | |
| 14 | Б***0 | Болт М8Х20 | |
| 15 | Б***5 | Болт М12Х25 | |
| 16 | Ш***2 | Шайба 12 | |
| 17 | Ш***2 | Шайба 12 | |
| 18 | Г***2 | Гайка 2М12 | |
| 19 | 4***6 | Планка крепления | |
| 20 | Г***8 | Гайка М8 | |
| 21 | Ш***8 | Шайба 8 | |
| 22 | Ш***8 | Шайба 8 | |
| 23 | 4***1 | Основание | |
| 24 | 4***2 | Прокладка |
