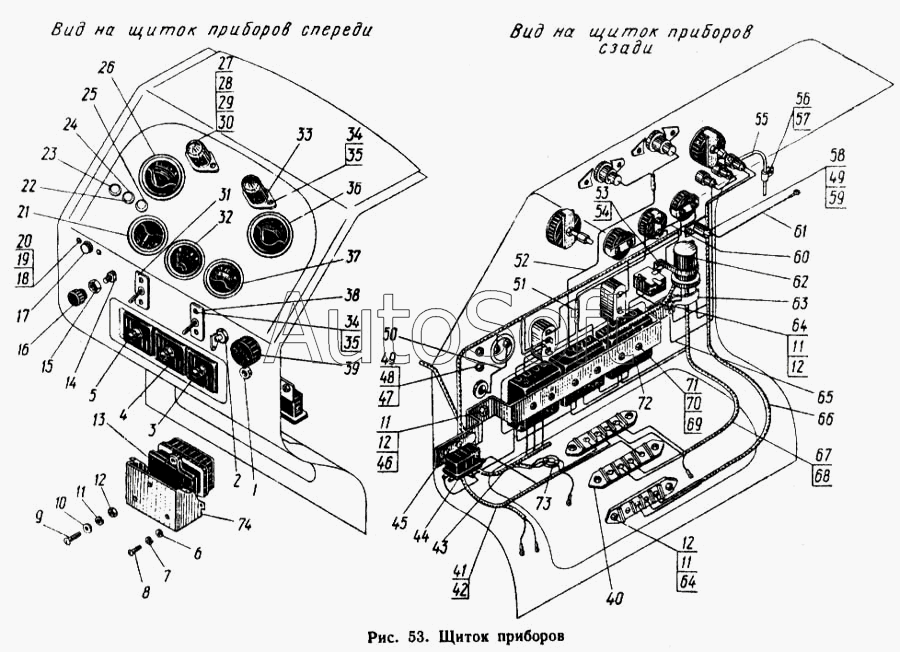

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Щиток приборов
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
34
34
35
35
35
36
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
46
46
47
47
48
48
49
49
49
50
50
51
51
52
53
54
54
55
55
55
56
56
57
57
58
59
60
60
61
62
62
63
63
64
64
64
64
65
66
66
67
68
69
70
70
71
71
72
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3801005-А1 СБ | 4***Б | Трассы трубопроводов и приводов к приборам | |
| 45-3801010-Б СБ | 4***Б | Панель щитка с приборами | |
| 45А-3801005-А1 СБ | 4***Б | Трассы трубопроводов и приводов к приборам | |
| 45А-3801010-Б СБ | 4***Б | Панель щитка с приборами | |
| 1 | 3***Б | Втулка провода | |
| 1 | 3***Б | Втулка провода | |
| 2 | В***2 | Выключатель | |
| 3 | П***1 | Блок предохранителей | |
| 3 | П***1 | Блок предохранителей | |
| 4 | П***Ж | Блок предохранителей | |
| 4 | П***Ж | Блок предохранителей | |
| 5 | П***Д | Блок предохранителей | |
| 5 | П***Д | Блок предохранителей | |
| 6 | Ш***6 | Шайба 6 | |
| 6 | Ш***6 | Шайба 6 | |
| 7 | Ш***6 | Шайба 6 | |
| 7 | Ш***6 | Шайба 6 | |
| 8 | В***6 | Винт М6Х16 | |
| 8 | В***6 | Винт М6Х16 | |
| 9 | В***5 | Винт М6Х25 | |
| 9 | В***5 | Винт М6Х25 | |
| 10 | Ш***6 | Шайба 6 | |
| 10 | Ш***6 | Шайба 6 | |
| 11 | Ш***6 | Шайба 6 | |
| 11 | Ш***6 | Шайба 6 | |
| 12 | А***3 | Шнур пусковой в сборе | |
| 12 | Г***6 | Гайка 2М6 | |
| 12 | Г***6 | Гайка М6 | |
| 13 | Р***Б | Реле-регулятор | |
| 13 | Р***Б | Реле-регулятор | |
| 14 | П***5 | Переключатель | |
| 14 | П***5 | Переключатель | |
| 15 | Г***2 | Гайка М12 | |
| 15 | Г***2 | Гайка М12 | |
| 16 | 4***7 | Рукоятка переключателя | |
| 16 | 4***7 | Рукоятка переключателя | |
| 17 | В***4 | Включатель ВК-34 сигнала | |
| 18 | В***2 | Винт М4Х12 | |
| 18 | В***2 | Винт М4Х12 | |
| 19 | Ш***4 | Шайба 4 | |
| 20 | Г***4 | Гайка М4 | |
| 21 | А***0 | Амперметр | |
| 21 | А***0 | Амперметр | |
| 22 | П***Е | Фонарь контрольной лампы | |
| 22 | П***Е | Фонарь контрольной лампы | |
| 23 | П***М | Фонарь контрольной лампы | |
| 23 | П***М | Фонарь контрольной лампы | |
| 24 | П***Д | Фонарь контрольной лампы | |
| 24 | П***Д | Фонарь контрольной лампы | |
| 25 | 4***Б | Линза | |
| 25 | Л***а | Линза | |
| 26 | М***9 | Указатель давления масла | |
| 26 | М***9 | Указатель давления масла | |
| 27 | 4***D | Основание колпачка | |
| 27 | 4***Б | Основание колпачка | |
| 28 | 4***Б | Крышка колпачка | |
| 28 | 4***Б | Крышка колпачка | |
| 29 | А***5 | Лампа ГОСТ 2023-66 | |
| 29 | А***5 | Лампа ГОСТ 2023-66 | |
| 30 | П***0 | Патрон лампы | |
| 30 | П***0 | Патрон лампы | |
| 31 | В***М | Выключатель | |
| 31 | В***М | Выключатель | |
| 32 | У***В | Указатель уровня топлива | |
| 32 | У***В | Указатель уровня топлива | |
| 33 | 4***4 | Фланец | |
| 34 | В***8 | Винт М4Х8 | |
| 34 | В***8 | Винт М4Х8 | |
| 35 | Ш***4 | Шайба 4 | |
| 35 | Ш***4 | Шайба 4 | |
| 36 | М***6 | Указатель давления воздуха | |
| 36 | М***6 | Указатель давления воздуха | |
| 37 | У***3 | Указатель температуры воды | |
| 37 | У***3 | Указатель температуры воды | |
| 38 | П***М | Переключатель | |
| 38 | П***М | Переключатель | |
| 39 | 4***К | Розетка | |
| 39 | 4***К | Розетка | |
| 40 | П***2 | Панель соединительная | |
| 40 | П***2 | Панель соединительная | |
| 41 | 4***И | Жгут к приборам | |
| 42 | 4***Е | Жгут к приборам | |
| 43 | 4***Д | Жгут к генератору | |
| 44 | Р***2 | Реле стартера | |
| 45 | В***6 | Винт М5Х16 | |
| 46 | В***6 | Винт М5Х16 | |
| 46 | В***2 | Винт М6Х12 | |
| 46 | В***2 | Винт М6Х12 | |
| 47 | В***0 | Винт М3Х30 | |
| 47 | В***0 | Винт М3Х30 | |
| 48 | Ш***3 | Шайба 3 | |
| 48 | Ш***3 | Шайба 3 | |
| 49 | Г***3 | Гайка 2М3 | |
| 49 | Г***3 | Гайка 2М3 | |
| 50 | 4***Б | Провод включатель-розетка | |
| 50 | 4***Б | Провод включатель-розетка | |
| 51 | 4***Е | Жгут от блоков предохранителей | |
| 51 | 4***Е | Жгут от блоков предохранителей | |
| 52 | 4***Е | Жгут от блоков предохранителей | |
| 53 | Б***6 | Болт М8Х16 | |
| 54 | Ш***8 | Шайба 8 | |
| 54 | Ш***8 | Шайба 8 | |
| 55 | 3***Б | Трубка манометра масла | |
| 55 | 3***Б | Трубка манометра масла | |
| 55 | 4***Б | Линза | |
| 56 | 4***2 | Прокладка | |
| 56 | 4***2 | Прокладка | |
| 57 | 4***1 | Скоба крепления трубок манометров | |
| 57 | 4***1 | Скоба крепления трубок манометров | |
| 58 | Ш***3 | Шайба 3 | |
| 59 | Ш***3 | Шайба 3 | |
| 60 | 4***1 | Провод | |
| 60 | 4***1 | Провод | |
| 61 | 4***Б | Провод | |
| 62 | Р***В | Прерыватель указателей поворота | |
| 62 | Р***В | Прерыватель указателей поворота | |
| 63 | С***6 | Скоба ОН 13-50-56 нормаль МТЗ | |
| 63 | С***6 | Скоба | |
| 64 | Б***6 | Болт М8Х16 | |
| 64 | В***0 | Винт М6Х20 | |
| 64 | В***0 | Винт М6Х20 | |
| 65 | 4***2 | Провод | |
| 66 | 4***В | Жгут фонарей контрольных ламп | |
| 66 | 4***В | Жгут фонарей контрольных ламп | |
| 67 | 4***Б | Жгут соединительные панели-блоки предохранителей | |
| 68 | 4***3 | Жгут соединительные панели-блоки предохранителей | |
| 69 | В***6 | Винт М5Х16 | |
| 70 | Ш***5 | Шайба 5 | |
| 70 | Ш***8 | Шайба 8 | |
| 71 | Г***5 | Гайка 2М5 | |
| 71 | Г***5 | Гайка М5 | |
| 72 | 4***9 | Кронштейн блоков предохранителей | |
| 72 | 4***9 | Кронштейн блоков предохранителей | |
| 73 | 4***3 | Втулка | |
| 74 | 4***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
