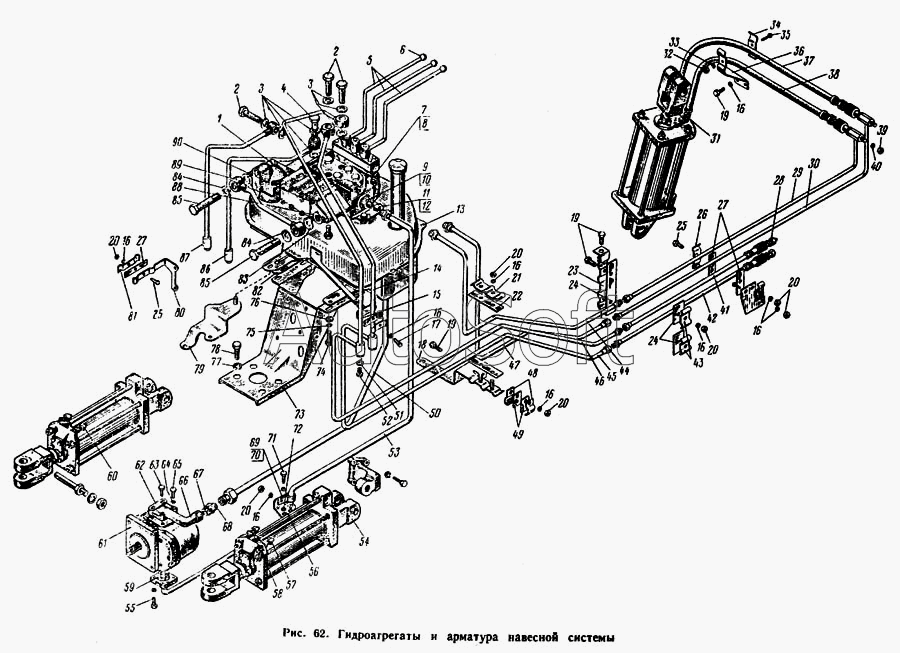

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Гидроагрегаты и арматура навесной системы
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
20
20
20
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
26
27
27
27
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
51
51
52
52
53
54
55
55
56
56
57
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
69
70
70
71
71
72
72
72
72
73
73
74
74
75
75
76
76
77
78
78
79
79
80
81
82
82
83
83
84
84
84
85
85
85
86
86
87
87
88
88
89
90
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-4607065-А СБ | 4***Б | Шланг сцепки | |
| 45-4607010 СБ | 4***Б | Раздельно-агрегатная гидросистема трактора | |
| 45-4607020 СБ | 4***Б | Насос с маслопроводом | |
| 45-4607020 СБ | 4***Б | Насос с маслопроводом | |
| 45-4607180 СБ | 4***Б | Рукав с кронштейном | |
| 45-4607180 СБ | 4***Б | Рукав с кронштейном | |
| 45-4607180 СБ | 4***Б | Рукав с кронштейном | |
| 45-4607180 СБ | 4***Б | Рукав с кронштейном | |
| 45-4607200 СБ | 4***Б | Бак масляный с распределителем | |
| 45-4607200 СБ | 4***Б | Бак масляный с распределителем | |
| 45А-4605010 СБ | 4***Б | Механизм задней навески | |
| 45А-4605010 СБ | 4***Б | Механизм задней навески | |
| 45А-4607010 СБ | 4***Б | Раздельно-агрегатная гидросистема трактора | |
| 45А-4607200 СБ | 4***Б | Бак масляный с распределителем | |
| 45А-4607200 СБ | 4***Б | Бак масляный с распределителем | |
| Н.036.55.000-А | Н***А | Устройство запорное | |
| Н.036.55.000-А | Н***А | Устройство запорное | |
| 1 | Р***1 | Распределитель в сборе | |
| 1 | Р***1 | Распределитель в сборе | |
| 2 | 4***1 | Болт зажимной | |
| 2 | 4***1 | Болт зажимной | |
| 3 | 4***8 | Шайба | |
| 3 | 4***8 | Шайба | |
| 3 | 4***8 | Шайба | |
| 3 | 4***8 | Шайба | |
| 4 | 4***2 | Болт зажимной | |
| 4 | 4***2 | Болт зажимной | |
| 4 | 4***1 | Болт зажимной | |
| 4 | 4***1 | Болт зажимной | |
| 5 | 4***Б | Рычаг управления | |
| 5 | 4***Б | Рычаг управления | |
| 6 | 5***7 | Рукоятка | |
| 6 | 5***7 | Рукоятка | |
| 7 | 4***8 | Кольцо уплотнительное | |
| 8 | Н***3 | Штуцер ввертной | |
| 8 | Н***3 | Штуцер ввертной | |
| 9 | 4***2 | Кольцо уплотнительное | |
| 9 | 4***2 | Кольцо уплотнительное | |
| 10 | Н***1 | Штуцер ввертной | |
| 10 | Н***1 | Штуцер ввертной | |
| 11 | Б***2 | Болт М8Х12 | |
| 11 | Б***2 | Болт М8Х12 | |
| 12 | 4***2 | Кронштейн | |
| 12 | 4***2 | Кронштейн | |
| 13 | 4***Б | Бак масляный | |
| 13 | 4***Б | Бак масляный | |
| 14 | 4***Б | Труба левого цилиндра | |
| 14 | 4***Б | Труба левого цилиндра | |
| 15 | 4***Б | Груба левого цилиндра | |
| 15 | 4***Б | Труба левого цилиндра | |
| 16 | Ш***8 | Шайба 8 | |
| 16 | Ш***8 | Шайба 8 | |
| 16 | Ш***8 | Шайба 8 | |
| 16 | Ш***8 | Шайба 8 | |
| 17 | Б***0 | Болт М3Х30 | |
| 17 | Б***0 | Болт М3Х30 | |
| 18 | 4***Б | Кронштейн | |
| 18 | 4***Б | Кронштейн | |
| 19 | Б***6 | Болт М8Х16 | |
| 19 | Б***6 | Болт М8Х16 | |
| 20 | Г***8 | Гайка М8 | |
| 20 | Г***8 | Гайка М8 | |
| 20 | Г***8 | Гайка М8 | |
| 20 | Г***8 | Гайка М8 | |
| 21 | 4***8 | Планка | |
| 21 | 4***8 | Планка | |
| 22 | 4***1 | Прокладка | |
| 22 | 4***1 | Прокладка | |
| 23 | 4***Б | Кронштейн | |
| 23 | 4***Б | Кронштейн | |
| 24 | 4***6 | Прокладка | |
| 24 | 4***6 | Прокладка | |
| 25 | Б***5 | Болт М8Х25 | |
| 26 | 4***9 | Планка крепления маслопроводов | |
| 26 | 4***9 | Планка крепления маслопроводов | |
| 26 | 4***9 | Планка крепления маслопроводов | |
| 26 | 4***9 | Планка крепления маслопроводов | |
| 27 | 4***9 | Прокладка | |
| 27 | 4***9 | Прокладка | |
| 27 | 4***9 | Прокладка | |
| 27 | 4***9 | Прокладка | |
| 28 | Н***0 | Устройство запорное | |
| 28 | Н***0 | Устройство запорное | |
| 29 | 4***Б | Труба основного цилиндра | |
| 29 | 4***Б | Труба основного цилиндра | |
| 30 | 4***Б | Труба основного цилиндра | |
| 30 | 4***Б | Труба основного цилиндра | |
| 31 | Н***0 | Клапан замедлительный | |
| 31 | Н***0 | Клапан замедлительный | |
| 32 | Г***0 | Гайка М10 | |
| 33 | Ш***0 | Шайба 10 | |
| 34 | 4***Б | Планка крепления рукавов | |
| 35 | Б***0 | Болт М10Х30 | |
| 36 | 4***Б | Кронштейн | |
| 37 | Н***Б | Рукав высокого давления диаметром 12 мм | |
| 38 | Н***Б | Рукав высокого давления диаметром 12 мм | |
| 39 | Г***4 | Гайка М14 | |
| 39 | Г***4 | Гайка М14 | |
| 40 | Ш***4 | Шайба 14 | |
| 40 | Ш***4 | Шайба 14 | |
| 41 | 4***Б | Труба верхняя | |
| 41 | 4***Б | Труба верхняя | |
| 42 | 4***Б | Труба нижняя | |
| 42 | 4***Б | Труба нижняя | |
| 43 | 4***7 | Планка крепления маслопроводов | |
| 44 | 4***Б | Труба промежуточная | |
| 44 | 4***Б | Труба промежуточная | |
| 45 | 4***Б | Труба промежуточная | |
| 45 | 4***Б | Труба промежуточная | |
| 46 | 4***Б | Труба промежуточная | |
| 46 | 4***Б | Труба промежуточная | |
| 47 | 4***Б | Труба промежуточная | |
| 47 | 4***Б | Труба промежуточная | |
| 48 | 4***7 | Скоба | |
| 48 | 4***7 | Скоба | |
| 49 | 4***9 | Прокладка | |
| 49 | 4***9 | Прокладка | |
| 50 | 4***Б | Труба всасывающая | |
| 50 | 4***Б | Труба всасывающая | |
| 51 | Н***0 | Шайба | |
| 51 | Н***0 | Шайба | |
| 51 | Н***0 | Шайба | |
| 51 | Н***0 | Шайба | |
| 52 | 4***1 | Заглушка | |
| 52 | 4***1 | Заглушка | |
| 53 | 4***Б | Маслопровод нагнетательный | |
| 54 | Ц***Б | Цилиндр | |
| 55 | Б***0 | Болт М8Х30 | |
| 55 | Б***0 | Болт М8Х30 | |
| 56 | 4***2 | Кронштейн | |
| 56 | 4***2 | Кронштейн | |
| 57 | Н***0 | Заглушка | |
| 57 | Н***0 | Заглушка | |
| 58 | Н***0 | Клапан замедлительный | |
| 59 | 4***1 | Кольцо уплотнительное | |
| 60 | Н***2 | Штуцер ввертной | |
| 60 | Н***2 | Штуцер ввертной | |
| 60 | Н***2 | Штуцер ввертной | |
| 61 | Н***Б | Насос шестеренный ГОСТ 8753-58 | |
| 62 | 4***7 | Пластина | |
| 63 | Б***5 | Болт М8Х25 | |
| 64 | Ш***8 | Шайба 8 | |
| 65 | Б***0 | Болт М8Х50 | |
| 66 | 4***3 | Патрубок всасывающий | |
| 67 | 4***6 | Кольцо уплотнительное | |
| 68 | 4***8 | Штуцер ввертной | |
| 69 | 4***3 | Скоба | |
| 69 | 4***3 | Скоба | |
| 70 | 4***4 | Прокладка | |
| 70 | 4***4 | Прокладка | |
| 71 | Б***0 | Болт М8Х20 | |
| 71 | Б***0 | Болт М8Х20 | |
| 72 | Ш***8 | Шайба 8 | |
| 72 | Ш***8 | Шайба 8 | |
| 72 | Ш***8 | Шайба 8 | |
| 72 | Ш***8 | Шайба 8 | |
| 73 | 4***7 | Кронштейн масляного бака | |
| 73 | 4***7 | Кронштейн масляного бака | |
| 74 | Б***0 | Болт М10Х20 | |
| 74 | Б***0 | Болт М10Х20 | |
| 75 | Ш***0 | Шайба 10 | |
| 75 | Ш***0 | Шайба 10 | |
| 76 | Ш***0 | Шайба 10 | |
| 76 | Ш***0 | Шайба 10 | |
| 77 | Ш***2 | Шайба 12 | |
| 78 | Б***5 | Болт М12Х25 | |
| 78 | Б***5 | Болт М12Х25 | |
| 79 | 4***Б | Кронштейн | |
| 79 | 4***Б | Кронштейн | |
| 80 | 4***9 | Кронштейн | |
| 81 | 4***3 | Планка | |
| 82 | 4***4 | Прокладка | |
| 82 | 4***4 | Прокладка | |
| 83 | 4***8 | Прокладка | |
| 83 | 4***8 | Прокладка | |
| 84 | 4***3 | Шайба | |
| 84 | 4***3 | Шайба | |
| 85 | 4***7 | Болт зажимной | |
| 85 | 4***7 | Болт зажимной | |
| 86 | 4***Б | Труба правого цилиндра | |
| 86 | 4***Б | Труба правого цилиндра | |
| 87 | 4***5 | Труба правого цилиндра | |
| 87 | 4***Б | Труба правого цилиндра | |
| 88 | 4***6 | Патрубок сливной | |
| 88 | 4***6 | Патрубок сливной | |
| 89 | 4***1 | Труба сливная | |
| 90 | Б***6 | Болт М10Х16 | |
| 90 | Б***6 | Болт М10Х16 |
