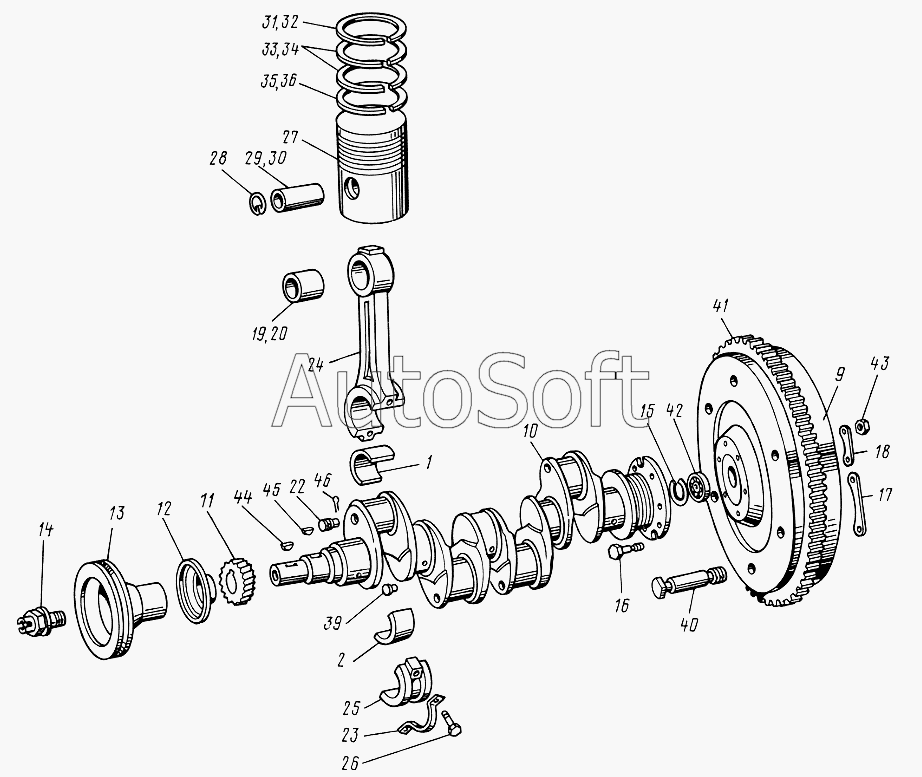

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Механизм кривошипно-шатунный
40
41
41
42
43
44
45
46
39
23
2
9
10
11
12
13
14
15
16
17
18
19
20
22
1
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1004060 | 2***0 | Кольца поршневые (комплект) | |
| 240-1004060-01 | 2***1 | Кольца поршневые (комплект) | |
| А23.01-81-40/48 | А***8 | Комплект шатунных вкладышей | |
| А23.01-81-65 | А***5 | Комплект шатунных вкладышей | |
| А23.01-81-65Н1 | А***1 | Вкладыш под шейки диаметр 75,25мм | |
| А23.01-81-65Н2 | А***2 | Вкладыш под шейки диаметр 75,00мм | |
| А23.01-81-65Р1 | А***1 | Вкладыш под шейки диаметр 74,25мм | |
| А23.01-81-65Р2 | А***2 | Вкладыш под шейки диаметр 73,50мм | |
| А23.01-81-65Р3 | А***3 | Вкладыш под шейки диаметр 72,75мм | |
| А23.01-81-65Р4 | А***4 | Вкладыш под шейки диаметр 72,00мм | |
| А26.10.000 | А***0 | Шатун | |
| Д03-С08-А | Д***А | Вал коленчатый | |
| Д03-С91-А | Д***А | Вал коленчатый | |
| Д03-С92 | Д***2 | Комплект шатунных вкладышей | |
| Д65-03-С03-А | Д***А | Шатун с поршнем | |
| Д65-1004500 | Д***0 | Механизм кривошипно-шатунный | |
| Д65-1005115 | Д***5 | Маховик | |
| Д65-1005115-В | Д***В | Маховик | |
| Д65-1005116 | Д***6 | Маховик | |
| Д65-1005116-В | Д***В | Маховик | |
| 1 | А***А | Вкладыш шатунного подшипника | |
| 2 | А***А | Вкладыш шатунного подшипника | |
| 9 | Д***0 | Маховик | |
| 10 | Д***Д | Вал коленчатый | |
| 11 | Д***5 | Шестерня коленчатого вала | |
| 12 | Д***6 | Маслоотражатель | |
| 13 | Д***1 | Шкив | |
| 14 | Д***2 | Храповик коленчатого вала | |
| 15 | Д***3 | Кольцо маховика замковое | |
| 16 | Д***5 | Болт маховика | |
| 17 | Д***А | Пластина замковая длинная | |
| 18 | Д***А | Пластина замковая короткая | |
| 19 | 5***5 | Втулка (d=38,00мм) | |
| 20 | 5***1 | Втулка (d=37,30мм) | |
| 22 | Д***1 | Заглушка | |
| 23 | Д***0 | Пластина стопорная | |
| 24 | А***1 | Шатун | |
| 25 | А***2 | Крышка шатуна | |
| 26 | А***1 | Болт шатунный | |
| 27 | 2***А | Поршень | |
| 28 | 2***2 | Кольцо | |
| 29 | 5***1 | Палец | |
| 30 | 5***1 | Палец | |
| 31 | А***1 | Кольцо компрессионное | |
| 32 | А***1 | Кольцо компрессионное | |
| 33 | А***2 | Кольцо компрессионное | |
| 34 | А***1 | Кольцо компрессионное | |
| 35 | А***6 | Кольцо маслосъемное | |
| 36 | А***1 | Кольцо маслосъемное | |
| 39 | 3***1 | Заглушка щеки коленчатого вала | |
| 40 | 3***1 | Палец | |
| 41 | 3***5 | Венец маховика | |
| 41 | Д***2 | Венец маховика | |
| 42 | 8***9 | Подшипник | |
| 43 | М***5 | Гайка | |
| 44 | 6***0 | Шпонка | |
| 45 | 8***1 | Шпонка | |
| 46 | 4***2 | Шплинт |
