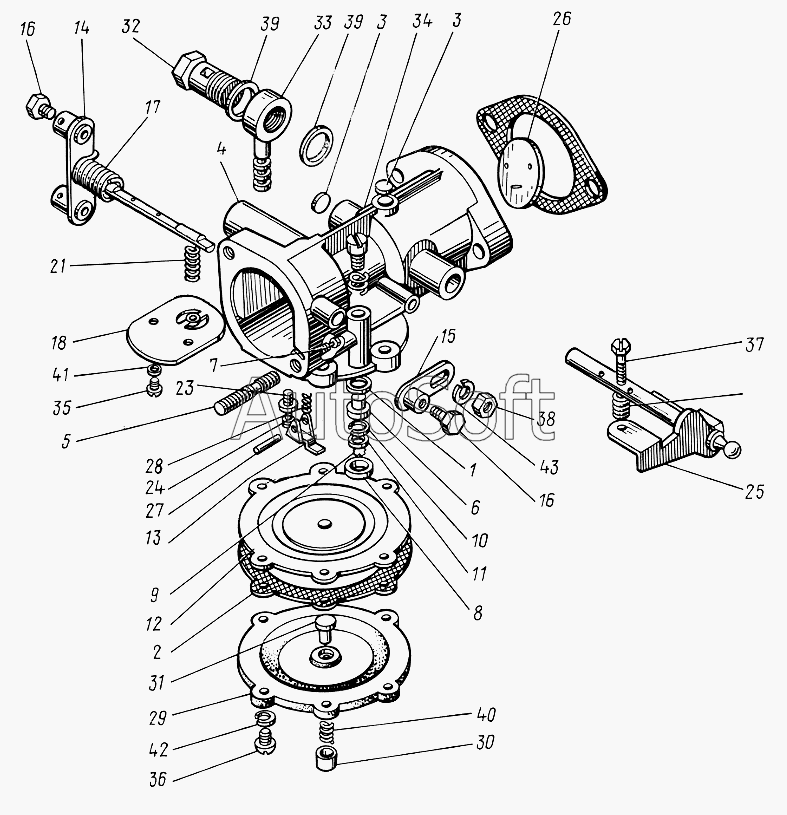

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Карбюратор
39
39
28
29
30
31
32
33
34
35
36
37
38
27
40
41
42
43
13
2
3
3
4
5
6
7
8
9
10
11
12
1
14
15
16
16
17
18
21
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003700-04 | 0***4 | Пружина | |
| 003700-08 | 0***8 | Пружина | |
| 11.1107011 | 1***1 | Карбюратор | |
| 11.1107305 | 1***5 | Клапан | |
| 11.1107565.2 | 1***2 | Заслонка воздушная | |
| К06-1107200 | К***0 | Крышка корпуса | |
| 1 | 1***1 | Шайба | |
| 2 | 1***9 | Прокладка | |
| 3 | 1***2 | Заглушка | |
| 4 | 1***2 | Корпус карбюратора | |
| 5 | 1***4 | Шпилька | |
| 6 | 1***1 | Распылитель | |
| 7 | 1***6 | Жиклер | |
| 8 | 1***6 | Корпус обратного клапана | |
| 9 | 1***7 | Пластина клапана | |
| 10 | 1***8 | Замок обратного клапана | |
| 11 | 1***9 | Шайба | |
| 12 | 1***0 | Мембрана | |
| 13 | 1***2 | Рычаг | |
| 14 | 1***0 | Валик воздушной заслонки с рычагом | |
| 15 | 1***0 | Рычажок валика | |
| 16 | 1***9 | Винт муфты | |
| 17 | 1***1 | Пружина | |
| 18 | 1***0 | Заслонка | |
| 21 | 1***1 | Пружина клапана | |
| 23 | 1***4 | Седло топливного клапана | |
| 24 | 1***5 | Игла клапана | |
| 25 | 1***3 | Ось | |
| 26 | 1***1 | Заслонка дроссельная | |
| 27 | К***А | Ось рычага клапана | |
| 28 | К***6 | Пружина | |
| 29 | К***0 | Крышка | |
| 30 | К***2 | Кнопка | |
| 31 | К***0 | Утолитель мембраны | |
| 32 | К***7 | Болт штуцера | |
| 33 | К***2 | Штуцер топливоподводящий | |
| 34 | К***9 | Винт регулировочный | |
| 35 | 0***0 | Винт М3х8 | |
| 36 | 0***4 | Винт М5х12 | |
| 37 | 0***6 | Винт М5х16 | |
| 38 | 0***3 | Гайка М6 | |
| 39 | 0***7 | Шайба | |
| 40 | 0***3 | Пружина | |
| 41 | 3***Г | Шайба | |
| 42 | 5***Г | Шайба | |
| 43 | 6***Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
