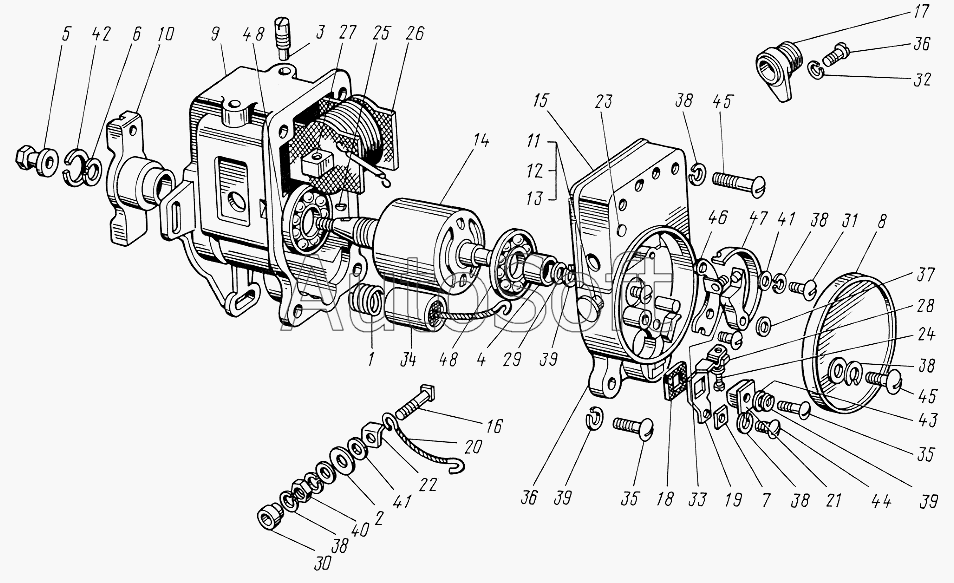

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Магнето
40
28
29
30
31
32
33
34
35
35
36
36
37
38
38
38
38
38
39
39
39
27
41
41
42
43
44
45
45
46
47
48
48
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М124Б1-3728400 | М***0 | Трансформатор | |
| М124Б2-3728300 | М***0 | Крышка | |
| М124Б3-3728000 | М***0 | Магнето | |
| М46Б-3728100 | М***0 | Корпус | |
| 1 | М***3 | Пружина | |
| 2 | М***2 | Шайба | |
| 3 | М***4 | Шпилька | |
| 4 | М***5 | Кулачок | |
| 5 | М***5 | Гайка | |
| 6 | М***6 | Замок | |
| 7 | М***6 | Скоба | |
| 8 | М***1 | Крышка прерывателя | |
| 9 | М***1 | Корпус | |
| 10 | М***2 | Поводок | |
| 11 | М***1 | Головка кнопки | |
| 12 | М***2 | Стержень кнопки | |
| 13 | М***3 | Пружина | |
| 14 | М***0 | Ротор | |
| 15 | М***1 | Крышка | |
| 16 | М***4 | Винт | |
| 17 | М***5 | Втулка | |
| 18 | М***1 | Шайба | |
| 19 | М***8 | Стойка | |
| 20 | М***8 | Вывод | |
| 21 | М***9 | Втулка | |
| 22 | М***9 | Угольник | |
| 23 | М***1 | Вывод | |
| 24 | М***9 | Винт | |
| 25 | М***1 | Щека трансформатора | |
| 26 | М***0 | Обмотки | |
| 27 | М***5 | Сердечник | |
| 28 | М***1 | Пружина | |
| 29 | М***8 | Пружина | |
| 30 | Д***Б | Втулка | |
| 31 | Д***7 | Винт | |
| 32 | Б***9 | Шайба | |
| 33 | И***7 | Эксцентрик | |
| 34 | К***2 | Конденсатор | |
| 35 | Н***3 | Винт | |
| 36 | М***7 | Винт | |
| 37 | М***0 | Шайба | |
| 38 | Х***2 | Шайба 4Т.65Г | |
| 39 | Х***1 | Шайба 5Т.65Г | |
| 40 | Х***9 | Гайка | |
| 41 | Х***0 | Шайба | |
| 42 | Х***9 | Шайба 8Т.65Г | |
| 43 | 8***А | Шайба | |
| 44 | 8***1 | Винт | |
| 45 | 8***5 | Винт | |
| 46 | Р***5 | Стойка контактная | |
| 47 | Р***0 | Пружина рычага | |
| 48 | 6***2 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
