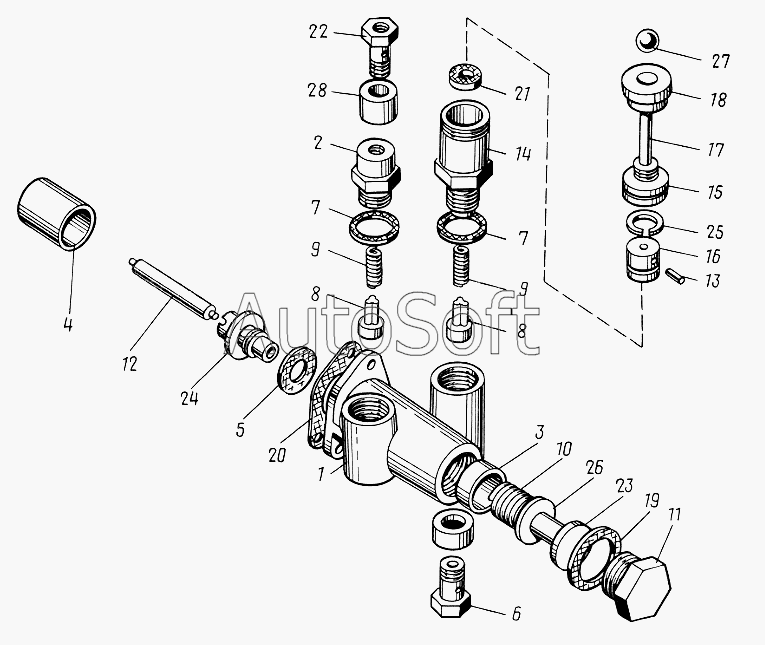

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Насос подкачивающий
25
17
18
19
20
21
22
23
24
16
26
28
1
15
14
13
12
11
10
9
9
8
8
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С35-3Б | 1***Б | Насос подкачки топлива ручной | |
| 16-С39 | 1***9 | Рукоятка с поршнем | |
| 16-С64-А | 1***А | Втулка | |
| УТН-3-1106010-А4 | У***4 | Насос топливоподкачивающий | |
| УТН-3-1106020-А | У***А | Корпус | |
| 1 | У***3 | Корпус насоса | |
| 2 | У***1 | Футорка | |
| 3 | У***6 | Поршень | |
| 4 | У***3 | Толкатель | |
| 5 | У***2 | Кольцо | |
| 6 | А***3 | Болт | |
| 7 | 1***2 | Прокладка | |
| 7 | 1***2 | Прокладка | |
| 8 | 1***А | Клапан | |
| 9 | 1***А | Пружина клапана | |
| 10 | 4***1 | Пружина | |
| 11 | 1***2 | Пробка корпуса | |
| 12 | 1***2 | Стержень толкателя | |
| 13 | 1***1 | Штифт | |
| 14 | 1***А | Цилиндр ручного насоса | |
| 15 | 1***2 | Крышка цилиндра | |
| 16 | 1***3 | Поршень | |
| 17 | 1***5 | Шток поршня | |
| 18 | 1***5 | Рукоятка | |
| 19 | У***6 | Кольцо | |
| 20 | 1***Б | Прокладка | |
| 21 | 1***9 | Прокладка | |
| 22 | 1***1 | Корпус клапана | |
| 23 | 1***А | Упор | |
| 24 | 1***А | Втулка | |
| 25 | 1***0 | Кольцо уплотнительное | |
| 26 | 1***0 | Шайба | |
| 28 | 1***1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
