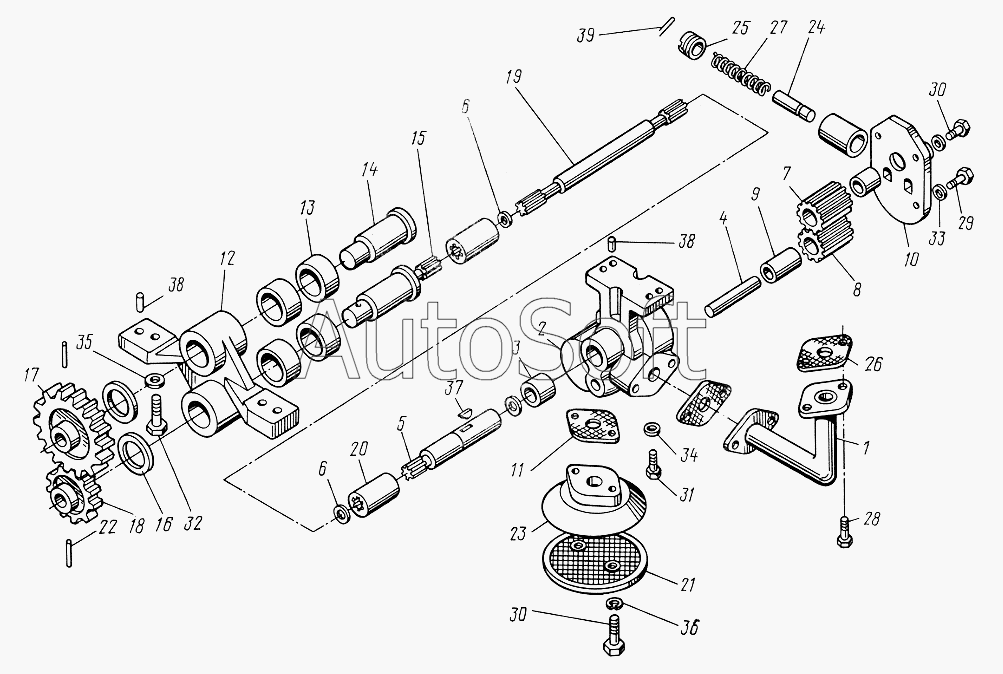

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Насос масляный
36
25
26
27
28
29
30
30
31
32
33
34
35
24
37
38
38
39
13
2
3
4
5
6
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д08-Д01-А | Д***А | Установка насоса | |
| Д08-С02-А1 | Д***1 | Насос | |
| Д08-С03-А1 | Д***1 | Корпус | |
| Д08-С05-А | Д***А | Кронштейн привода в сборе | |
| Д08-С07-А | Д***А | Крышка корпуса масляного насоса | |
| Д08-С08-А | Д***А | Привод | |
| Д08-С11-1 | Д***1 | Шестерня масляного насоса в сборе | |
| 1 | Д***А | Патрубок | |
| 2 | Д***1 | Корпус | |
| 3 | Д***А | Втулка | |
| 4 | Д***1 | Палец ведомой шестерни | |
| 5 | Д***1 | Валик | |
| 6 | Д***А | Кольцо пружинное | |
| 7 | Д***1 | Шестерня ведущая | |
| 8 | Д***1 | Шестерня ведомая | |
| 9 | Д***1 | Втулка | |
| 10 | Д***Н | Крышка | |
| 11 | Д***0 | Прокладка | |
| 12 | Д***1 | Кронштейн | |
| 13 | Д***2 | Втулка | |
| 14 | Д***3 | Валик паразитной шестерни | |
| 15 | Д***А | Валик ведущей шестерни | |
| 16 | Д***М | Шайба | |
| 17 | Д***Б | Шестерня паразитная | |
| 18 | Д***Б | Шестерня | |
| 19 | Д***А | Валик привода насоса | |
| 20 | Д***А | Муфта соединительная | |
| 21 | Д***А | Сетка | |
| 22 | Д***8 | Штифт с канавками | |
| 23 | Д***А | Маслозаборник | |
| 24 | 5***1 | Клапан сливной | |
| 25 | 5***2 | Пробка регулировочная | |
| 26 | Д***0 | Прокладка сливного патрубка | |
| 27 | Д***А | Пружина грузов бендикса | |
| 28 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 30 | М***5 | Болт | |
| 31 | М***6 | Болт | |
| 32 | М***6 | Болт | |
| 33 | 8***Г | Шайба | |
| 34 | 1***Г | Шайба | |
| 35 | 1***Г | Шайба | |
| 36 | 8***2 | Шайба | |
| 37 | 4***5 | Шпонка | |
| 38 | 8***2 | Штифт | |
| 39 | 4***6 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
