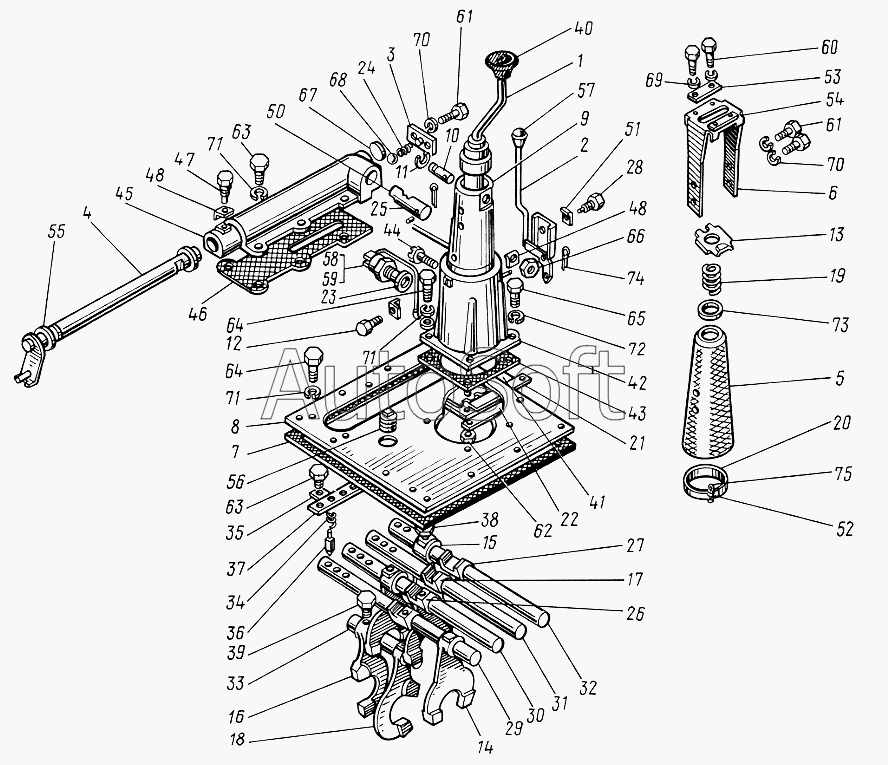

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Механизм переключения передач
51
61
61
60
59
58
57
56
55
54
53
52
62
50
48
48
47
46
45
45
44
43
72
75
74
73
42
71
71
71
70
70
69
68
67
66
65
64
64
63
63
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
41
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1702030-А | 4***А | Хомут | |
| 45-1702352-В-01 | 4***1 | Крышка фиксаторов | |
| 45-1702352-В-04 | 4***4 | Крышка фиксаторов | |
| 45Т-1702016-А-01 | 4***1 | Колонка | |
| 45Т-1702016-А-04 | 4***4 | Колонка | |
| 45Т-1702016-А-07 | 4***7 | Колонка | |
| 45Т-3903060 | 4***0 | Таблица скоростей | |
| 1 | 4***0 | Рычаг | |
| 2 | 4***1 | Кронштейн | |
| 3 | 4***0 | Крышка | |
| 4 | 4***4 | Валик блокировочный | |
| 5 | 4***2 | Чехол | |
| 6 | 4***1 | Стойка | |
| 7 | 3***2 | Прокладка | |
| 8 | 4***4 | Крышка коробки передач | |
| 9 | 4***7 | Качалка | |
| 10 | 4***Б | Ось | |
| 11 | 4***9 | Кольцо | |
| 12 | 4***1 | Болт | |
| 13 | 4***2 | Защелка | |
| 14 | 3***4 | Вилка переключения первой, второй, четвертой передач и заднего хода | |
| 15 | 4***А | Поводок промежуточного валика | |
| 16 | 4***А | Вилка переключения прямой передачи | |
| 17 | 4***7 | Вилка переключения третьей и пятой передач | |
| 18 | 4***8 | Вилка переключения редуктора | |
| 19 | 4***Б | Пружина | |
| 20 | 4***2 | Поясок | |
| 21 | 4***3 | Кронштейн | |
| 22 | 4***5 | Пластина | |
| 23 | 4***6 | Прокладка | |
| 24 | 4***2 | Пружина | |
| 25 | 4***2 | Тяга | |
| 26 | 3***3 | Упор рычага | |
| 27 | 4***4 | Упор рычага | |
| 28 | 4***5 | Болт | |
| 29 | 3***0 | Валик переключения первой передачи и заднего хода | |
| 30 | 4***1 | Валик переключения второй и четвертой передач | |
| 31 | 4***2 | Валик переключения третьей и пятой передач | |
| 32 | 4***3 | Валик переключения редуктора | |
| 33 | 4***4 | Валик промежуточный | |
| 34 | 3***2 | Пружина | |
| 35 | 3***7 | Шайба стопорная | |
| 36 | 3***А | Фиксатор | |
| 37 | 4***9 | Планка фиксаторов | |
| 38 | 3***0 | Винт установочный специальный | |
| 39 | 3***1 | Винт установочный специальный | |
| 40 | 4***1 | Рукоятка | |
| 41 | 4***0 | Кулиса | |
| 41 | 4***1 | Кулиса | |
| 42 | 4***1 | Корпус колонки | |
| 43 | 3***2 | Прокладка | |
| 44 | 4***1 | Упор | |
| 45 | 4***4 | Крышка фиксаторов | |
| 45 | 4***5 | Крышка фиксаторов | |
| 46 | 3***2 | Прокладка | |
| 47 | 4***9 | Винт стопорный | |
| 48 | 4***1 | Шайба стопорная | |
| 49 | 3***2 | Упор пружины | |
| 50 | 4***2 | Фиксатор | |
| 51 | 3***9 | Шайба замковая | |
| 52 | 4***4 | Пряжка | |
| 53 | 4***2 | Таблица скоростей | |
| 54 | 4***3 | Таблица скоростей | |
| 55 | 4***2 | Кольцо | |
| 56 | 2***" | Пробка | |
| 57 | 5***2 | Рукоятка | |
| 58 | 1***1 | Выключатель | |
| 59 | В***2 | Выключатель | |
| 60 | В***3 | Винт | |
| 61 | М***8 | Болт | |
| 62 | М***6 | Болт | |
| 63 | М***6 | Болт | |
| 64 | М***6 | Болт | |
| 65 | М***6 | Болт | |
| 66 | М***6 | Гайка | |
| 67 | 2***8 | Заглушка | |
| 68 | 1***0 | Шарик | |
| 69 | 4***Г | Шайба | |
| 70 | 6***Г | Шайба | |
| 71 | 1***Г | Шайба | |
| 72 | 1***Г | Шайба | |
| 73 | 1***2 | Шайба | |
| 74 | 1***2 | Шплинт | |
| 75 | 4***3 | Шплинт |
