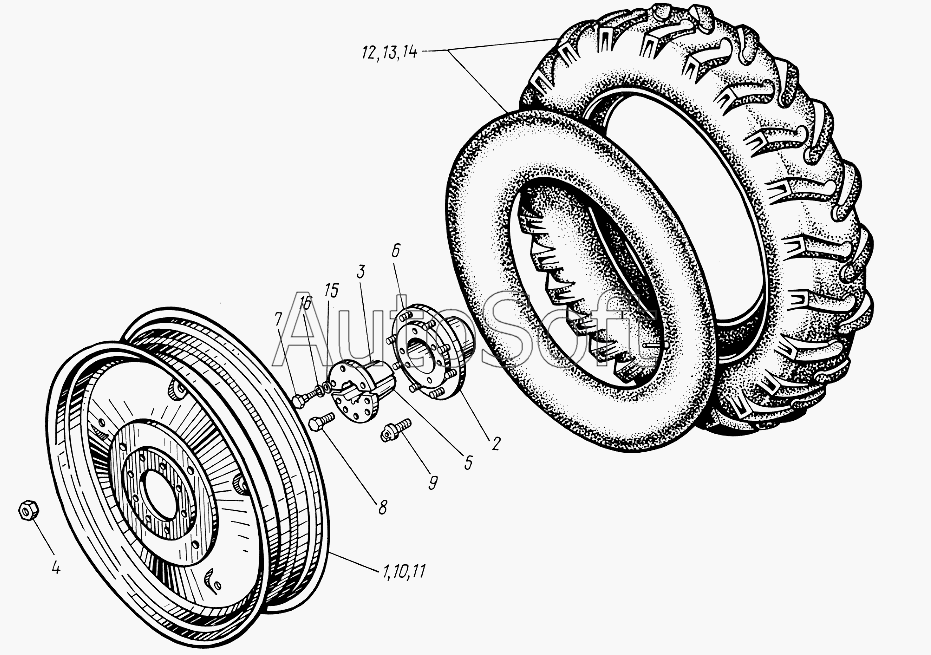

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Колеса задние. Ступицы задних колес
13
16
15
14
1
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3100020-02 | 4***2 | Колесо заднее 9,5-42 | |
| 45-3100100-02 | 4***2 | Колесо заднее баллонное | |
| 45-3100120-01 | 4***1 | Колесо заднее 15,5-38 | |
| 45-3100120-02 | 4***2 | Колесо заднее 15,5-38 | |
| 45-3104025-01 | 4***1 | Ступица заднего колеса | |
| 50-3100030-01 | 5***1 | Колесо заднее 9,5-42 | |
| 50-3100030-02 | 5***2 | Колесо заднее 9,5-42 | |
| 50-3100160-02 | 5***2 | Колесо 18,4L-30 | |
| 50-3106029-02 | 5***2 | Шина 9,5-42, модель Я-183 | |
| 1 | 8***1 | Колесо DW14L-38 | |
| 2 | 4***1 | Ступица | |
| 3 | 4***Б | Вкладыш верхний | |
| 4 | 3***9 | Гайка крепления диска | |
| 5 | 4***Б | Вкладыш нижний | |
| 6 | 4***1 | Болт | |
| 7 | 4***3 | Болт крепления вкладыша ступицы | |
| 8 | 4***1 | Болт демонтажный | |
| 9 | 4***2 | Болт транспортировочный | |
| 10 | 5***2 | Колесо (диск и обод) ВЛ8-42 | |
| 11 | 5***1 | Колесо DW356-762 (DW14-30) | |
| 12 | Ф***1 | Шина на ободе DW14-38 | |
| 12 | Ф***2 | Шина на ободе DW14-38 | |
| 13 | 5***1 | Шина 9,5-42, модель Я-183 | |
| 14 | И***5 | Шина 465-762 (18,4L,-30) | |
| 15 | 2***2 | Шайба | |
| 16 | 2***Г | Шайба |
