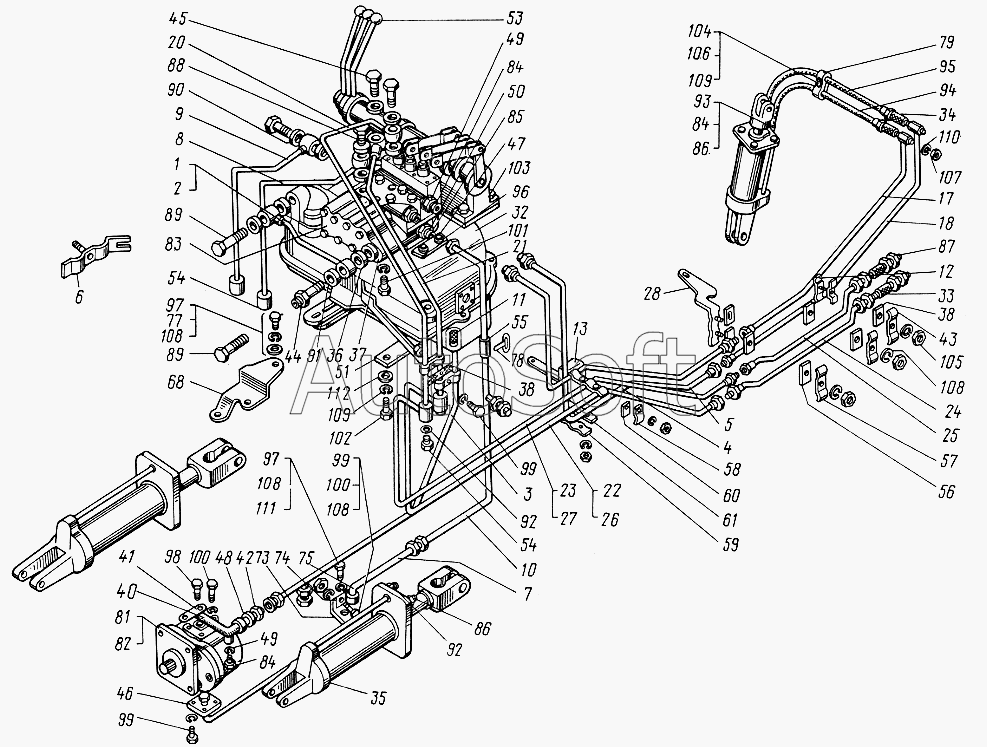

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Гидросистема раздельно-агрегатная
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
17
18
20
20
21
21
22
23
24
25
26
27
28
32
32
33
33
34
34
35
35
35
36
37
38
38
40
40
41
42
43
44
45
46
47
48
49
49
50
51
53
54
54
55
56
57
58
59
60
61
68
73
74
75
77
78
79
81
82
83
83
83
83
83
84
84
84
85
86
86
87
88
89
89
90
91
92
92
93
94
94
95
95
96
97
97
98
99
99
99
100
100
101
102
103
104
105
106
107
108
108
108
108
109
109
110
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-4607065-А | 4***А | Шланг сцепки | |
| 40-4607065-А-02 | 4***2 | Шланг сцепки | |
| 40-4607095-01 | 4***1 | Кронштейн разрывной муфты | |
| 45-4607012-А-01 | 4***1 | Маслопровод нагнетательный | |
| 45-4607012-А-02 | 4***2 | Маслопровод нагнетательный | |
| 45-4607012-Б | 4***Б | Маслопровод нагнетательный | |
| 45-4607020-Б-01 | 4***1 | Насос с маслопроводом | |
| 45-4607020-Б-02 | 4***2 | Насос с маслопроводом | |
| 45-4607020-Б-06 | 4***6 | Насос с маслопроводом | |
| 45-4607030-01 | 4***1 | Маслопровод | |
| 45-4607035-01 | 4***1 | Маслопровод | |
| 45-4607180-01 | 4***1 | Рукава с кронштейнами | |
| 45-4607180-02 | 4***2 | Рукава с кронштейнами | |
| 45-4607200-Г1-01 | 4***1 | Бак масляный с распределителем | |
| 45-4607200-Г1-02 | 4***2 | Бак масляный с распределителем | |
| 45-4607200-Г1-03 | 4***3 | Бак масляный с распределителем | |
| 45-4607200-Г1-05 | 4***5 | Бак масляный с распределителем | |
| 45-4607200-Г1-06 | 4***6 | Бак масляный с распределителем | |
| 45-4607205-А-03 | 4***3 | Кронштейн передний | |
| 45-4607220-Б1-01 | 4***1 | Механизм управления распределителем | |
| 45-4607220-Б1-02 | 4***2 | Механизм управления распределителем | |
| 45-4607330-01 | 4***1 | Кронштейн | |
| 45-4607600-01 | 4***1 | Комплект цилиндров | |
| 45-4607600-02 | 4***2 | Комплект цилиндров | |
| 45А-4607200-Г1-01 | 4***1 | Бак масляный с распределителем | |
| 45А-4607200-Г1-02 | 4***2 | Бак масляный с распределителем | |
| Н.036.50.000 | Н***0 | Муфта разрывная | |
| Н.036.50.000-01 | Н***1 | Муфта разрывная | |
| 1 | 4***1 | Маслопровод сливной | |
| 2 | 2***0 | Труба сливная | |
| 3 | 4***2 | Труба всасывающая | |
| 4 | 4***2 | Маслопровод промежуточный | |
| 5 | 4***2 | Маслопровод промежуточный | |
| 6 | 4***1 | Кронштейн | |
| 7 | 4***1 | Труба передняя | |
| 7 | 4***Б | Труба передняя | |
| 8 | 4***2 | Труба правого цилиндра | |
| 9 | 4***2 | Труба правого цилиндра | |
| 10 | 4***1 | Труба задняя | |
| 10 | 4***2 | Труба задняя | |
| 11 | 4***0 | Фильтр | |
| 12 | 4***0 | Кронштейн | |
| 13 | 4***1 | Кронштейн передний | |
| 17 | 4***1 | Труба основного цилиндра | |
| 18 | 4***1 | Труба основного цилиндра | |
| 20 | 4***2 | Труба левого цилиндра | |
| 20 | 4***2 | Труба левого цилиндра | |
| 21 | 4***2 | Труба левого цилиндра | |
| 21 | 4***2 | Труба левого цилиндра | |
| 22 | 4***2 | Труба промежуточная | |
| 23 | 4***2 | Труба промежуточная | |
| 24 | 4***4 | Маслопровод | |
| 25 | 4***4 | Маслопровод | |
| 26 | 4***2 | Труба промежуточная | |
| 27 | 4***2 | Труба промежуточная | |
| 28 | 4***1 | Кронштейн | |
| 32 | 4***1 | Бак масляный | |
| 32 | 4***4 | Бак масляный | |
| 33 | 3***0 | Устройство запорное | |
| 33 | Н***0 | Устройство запорное | |
| 34 | 3***0 | Устройство запорное | |
| 34 | Н***А | Устройство запорное | |
| 35 | Ц***1 | Цилиндр | |
| 35 | Ц***1 | Цилиндр | |
| 35 | Ц***2 | Цилиндр | |
| 36 | 4***1 | Патрубок сливной | |
| 37 | 4***2 | Прокладка | |
| 38 | 4***2 | Прокладка | |
| 40 | 4***1 | Патрубок | |
| 40 | 4***4 | Патрубок | |
| 41 | 4***7 | Пластина | |
| 42 | 4***8 | Штуцер ввертной | |
| 43 | 4***9 | Планка крепления маслопроводов | |
| 44 | 4***2 | Штуцер | |
| 45 | 4***1 | Болт | |
| 46 | 4***2 | Кольцо | |
| 47 | 4***1 | Кронштейн | |
| 48 | 4***2 | Кольцо | |
| 49 | 4***2 | Кольцо | |
| 50 | 4***2 | Кольцо уплотнительное | |
| 51 | 4***2 | Прокладка | |
| 53 | А***4 | Рукоятка | |
| 54 | 4***1 | Заглушка | |
| 55 | 4***2 | Прокладка | |
| 56 | 4***2 | Прокладка | |
| 57 | 4***7 | Планка крепления маслопроводов | |
| 58 | 4***7 | Скоба | |
| 59 | 4***8 | Планка | |
| 60 | 4***2 | Прокладка маслопроводов | |
| 61 | 4***2 | Прокладка | |
| 68 | 4***1 | Кронштейн | |
| 73 | 4***1 | Кронштейн | |
| 74 | 4***3 | Скоба | |
| 75 | 4***2 | Прокладка | |
| 77 | 4***6 | Шайба | |
| 78 | 4***9 | Манжета | |
| 79 | 4***Б | Планка крепления рукавов | |
| 81 | Н***2 | Насос шестеренный | |
| 82 | Н***5 | Насос шестеренный НШ32У-3-ЛТ | |
| 83 | Р***3 | Гидрораспределитель | |
| 83 | Р***4 | Гидрораспределитель | |
| 83 | Р***2 | Гидрораспределитель | |
| 83 | Р***3 | Гидрораспределитель | |
| 83 | Р***4 | Гидрораспределитель | |
| 84 | Н***3 | Штуцер ввертной | |
| 85 | Н***1 | Штуцер ввертной | |
| 86 | 0***2 | Кольцо | |
| 87 | Н***2 | Заглушка | |
| 88 | Н***8 | Болт | |
| 89 | Н***3 | Болт | |
| 90 | Н***2 | Шайба | |
| 91 | Н***2 | Шайба | |
| 92 | Н***3 | Шайба | |
| 93 | Н***6 | Клапан замедлительный | |
| 94 | Н***0 | Рукав высокого давления | |
| 94 | Н***2 | Рукав высокого давления | |
| 95 | Н***0 | Рукав высокого давления | |
| 95 | Н***1 | Рукав высокого давления | |
| 96 | М***6 | Болт | |
| 97 | М***6 | Болт | |
| 98 | М***6 | Болт | |
| 99 | М***6 | Болт | |
| 100 | М***6 | Болт | |
| 101 | М***6 | Болт | |
| 102 | М***6 | Болт | |
| 103 | М***6 | Болт | |
| 104 | М***6 | Болт | |
| 105 | М***5 | Гайка | |
| 106 | М***5 | Гайка | |
| 107 | М***5 | Гайка | |
| 108 | 8***Г | Шайба | |
| 109 | 1***Г | Шайба | |
| 110 | 1***Г | Шайба | |
| 111 | 8***2 | Шайба | |
| 112 | 1***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
