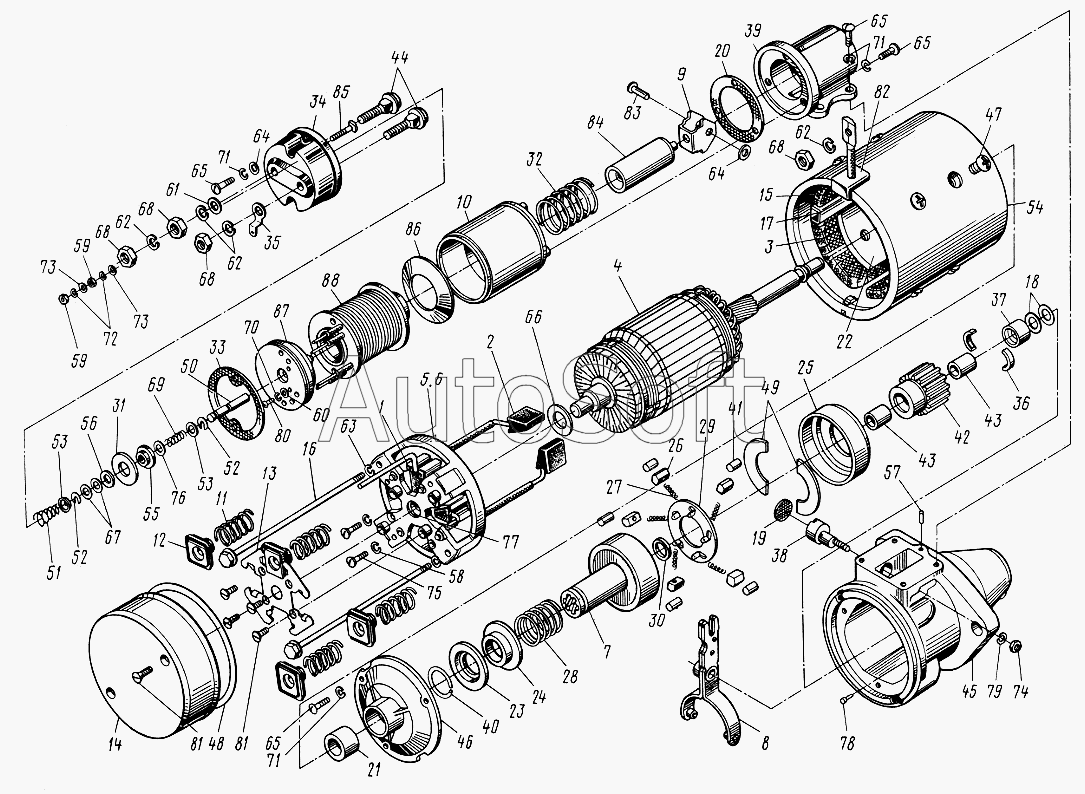

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Стартер
1
2
3
4
4
5
6
6
7
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
32
33
34
34
35
36
37
38
38
39
39
40
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
51
52
52
53
53
54
54
55
55
56
57
58
58
59
59
60
61
62
62
62
62
62
62
63
63
64
64
65
65
65
65
65
65
65
65
66
67
67
68
68
68
68
69
70
70
71
71
71
71
71
72
72
73
73
74
74
75
75
76
77
78
78
79
80
81
81
81
81
82
83
84
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24.3708600 | 2***0 | Привод | |
| 24.3708630 | 2***0 | Втулка | |
| 2407.3708600 | 2***0 | Привод | |
| 2407.3708630 | 2***0 | Втулка | |
| 2426.3708000 | 2***0 | Стартер | |
| 2426.3708100 | 2***0 | Корпус | |
| 2427.3708000 | 2***0 | Стартер | |
| 2427.3708100 | 2***0 | Корпус | |
| СТ212-3708050 | С***0 | Подшипник | |
| СТ212-3708050-01 | С***1 | Подшипник | |
| СТ212-3708800 | С***0 | Реле стартера | |
| СТ212-3708800-01 | С***1 | Реле стартера | |
| СТ212-3708810 | С***0 | Якорь | |
| СТ212-3708810-01 | С***1 | Якорь | |
| СТ212-3708830 | С***0 | Ярмо | |
| СТ212-3708830-01 | С***1 | Ярмо | |
| СТ212-3708840 | С***0 | Ярмо с катушкой | |
| СТ212-3708840-01 | С***1 | Ярмо с катушкой | |
| СТ212-3708860 | С***0 | Плунжер | |
| СТ212-3708860-01 | С***1 | Плунжер | |
| СТ212-3708890 | С***0 | Крышка | |
| СТ212-3708890-01 | С***1 | Крышка | |
| СТ212А-3708620 | С***0 | Колесо зубчатое | |
| СТ212А-3708620-01 | С***1 | Колесо зубчатое | |
| СТ212Р1-3708400-01 | С***1 | Крышка | |
| СТ212Р1-3708400-02 | С***2 | Крышка | |
| 1 | И***6 | Щетка | |
| 2 | 2***5 | Щетка | |
| 3 | 2***0 | Катушки | |
| 4 | 2***0 | Якорь | |
| 4 | 2***0 | Якорь | |
| 5 | 2***0 | Крышка | |
| 6 | 2***А | Крышка | |
| 6 | 2***А | Крышка | |
| 7 | 2***0 | Втулка | |
| 7 | 2***0 | Втулка | |
| 8 | С***0 | Рычаг | |
| 9 | С***1 | Тяга | |
| 10 | С***0 | Ярмо с фланцем | |
| 10 | С***1 | Ярмо с фланцем | |
| 11 | 2***1 | Пружина | |
| 12 | 2***2 | Изолятор | |
| 13 | 2***А | Траверса | |
| 14 | 2***А | Кожух | |
| 14 | 2***А | Кожух | |
| 15 | 2***6 | Изоляция вывода | |
| 15 | 2***6 | Изоляция вывода | |
| 16 | С***1 | Болт | |
| 16 | С***2 | Болт | |
| 17 | С***8 | Изоляция | |
| 17 | С***1 | Изоляция | |
| 18 | С***1 | Шайба | |
| 18 | С***1 | Шайба | |
| 19 | С***5 | Заглушка | |
| 20 | С***8 | Прокладка | |
| 21 | С***2 | Вкладыш | |
| 21 | Ф***3 | Вкладыш | |
| 22 | С***2 | Полюс | |
| 22 | С***1 | Полюс | |
| 23 | С***5 | Втулка | |
| 23 | С***1 | Втулка | |
| 24 | С***6 | Втулка | |
| 24 | С***1 | Втулка | |
| 25 | С***Б | Крышка | |
| 25 | С***1 | Крышка | |
| 26 | С***Б | Колодочка | |
| 27 | С***Б | Пружина | |
| 28 | С***5 | Пружина | |
| 29 | С***Б | Пластина | |
| 30 | С***9 | Вкладыш | |
| 31 | С***1 | Диск | |
| 32 | С***4 | Пружина | |
| 32 | С***1 | Пружина | |
| 33 | С***9 | Прокладка | |
| 34 | С***1 | Крышка | |
| 34 | С***1 | Крышка | |
| 35 | С***3 | Наконечник | |
| 36 | С***4 | Полукольцо | |
| 37 | С***6 | Обойма | |
| 38 | С***4 | Ось | |
| 38 | С***1 | Ось | |
| 39 | С***1 | Фланец | |
| 39 | С***2 | Фланец | |
| 40 | С***4 | Кольцо | |
| 40 | С***1 | Кольцо | |
| 41 | С***2 | Ролик | |
| 42 | С***1 | Колесо зубчатое | |
| 42 | С***1 | Колесо зубчатое | |
| 43 | С***2 | Вкладыш | |
| 44 | С***2 | Болт | |
| 44 | С***1 | Болт | |
| 45 | С***1 | Крышка | |
| 45 | С***2 | Крышка | |
| 46 | С***4 | Подшипник | |
| 46 | С***1 | Подшипник | |
| 47 | С***1 | Винт | |
| 47 | С***2 | Винт | |
| 48 | С***2 | Кольцо | |
| 48 | С***1 | Кольцо | |
| 49 | С***8 | Шайба | |
| 50 | С***1 | Плунжер | |
| 51 | С***7 | Пружина | |
| 51 | С***1 | Пружина | |
| 52 | С***8 | Скоба | |
| 53 | С***9 | Шайба | |
| 54 | 2***1 | Корпус | |
| 54 | 2***1 | Корпус | |
| 55 | В***6 | Втулка | |
| 55 | В***1 | Втулка | |
| 56 | В***1 | Шайба | |
| 57 | Д***2 | Шпилька | |
| 58 | М***1 | Шайба | |
| 58 | М***1 | Шайба | |
| 59 | М***1 | Гайка | |
| 60 | М***2 | Шайба | |
| 61 | М***3 | Шайба | |
| 62 | М***2 | Шайба 10Л.65Г | |
| 62 | М***1 | Шайба 10Л.65Г | |
| 63 | М***6 | Шайба 8Л.65Г | |
| 63 | М***1 | Шайба 8Л.65Г | |
| 64 | М***6 | Шайба | |
| 65 | М***0 | Винт | |
| 65 | М***1 | Винт | |
| 66 | Н***1 | Шайба | |
| 67 | Н***2 | Шайба | |
| 67 | Н***1 | Шайба | |
| 68 | Н***2 | Гайка 2М10х1,25 | |
| 69 | Р***7 | Пружина | |
| 70 | Х***2 | Шайба 4Т.65Г | |
| 70 | Х***1 | Шайба 4Т.65Г | |
| 71 | Х***2 | Шайба 6Т.65Г | |
| 71 | Х***1 | Шайба 6Т.65Г | |
| 72 | Х***1 | Шайба 5Т.65Г | |
| 72 | Х***1 | Шайба 5Т.65Г | |
| 73 | Х***4 | Шайба | |
| 74 | Х***9 | Шайба 8Т.65Г | |
| 74 | Х***1 | Шайба 8Т.65Г | |
| 75 | Х***7 | Винт | |
| 75 | Х***1 | Винт | |
| 76 | Х***Д | Шайба | |
| 77 | Ф***2 | Вкладыш | |
| 78 | 1***5 | Шпилька | |
| 78 | 1***1 | Шпилька | |
| 79 | 8***М | Гайка | |
| 80 | 8***1 | Винт | |
| 81 | 8***0 | Винт | |
| 81 | 8***1 | Винт | |
| 82 | 2***2 | Втулка | |
| 83 | С***3 | Штифт | |
| 84 | С***2 | Якорь | |
| 84 | С***1 | Якорь | |
| 85 | С***2 | Винт клеммовый | |
| 86 | С***2 | Пружина | |
| 87 | С***5 | Сердечник | |
| 88 | С***0 | Катушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
