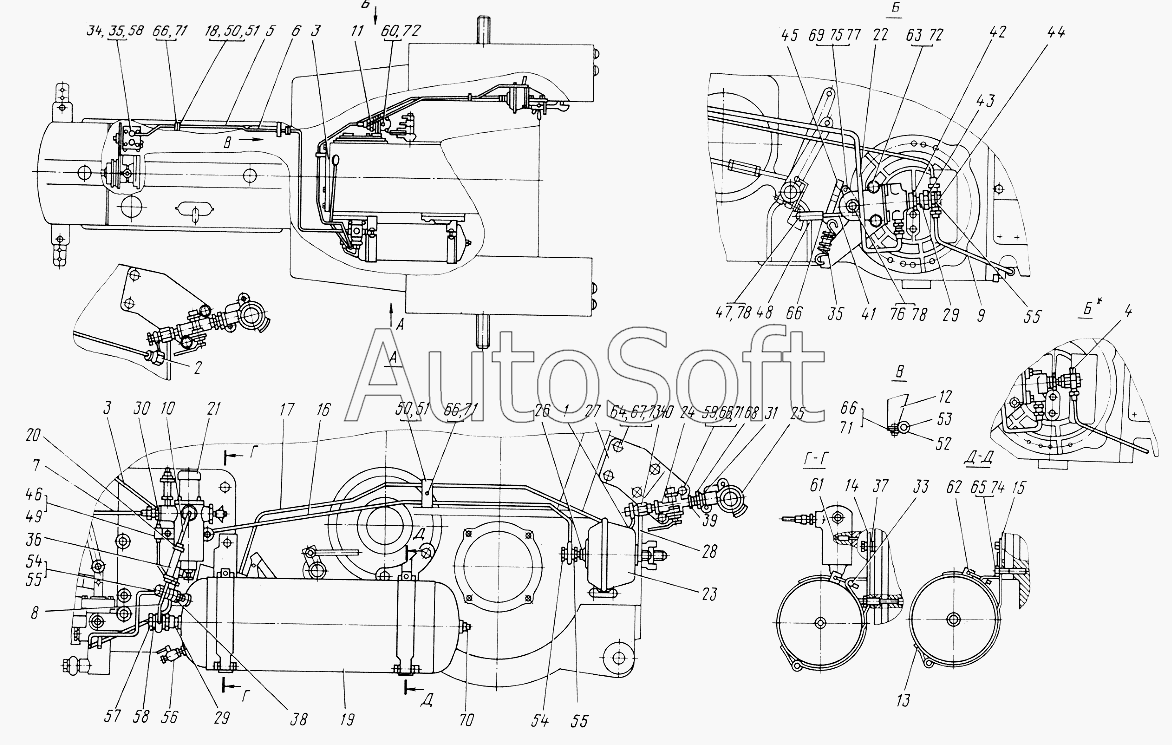

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Пневмопривод пневмо- и гидротормоза прицепа
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
29
30
31
33
34
35
35
35
35
36
37
38
40
41
42
43
44
45
46
46
47
48
48
49
49
50
50
50
50
51
51
52
53
53
54
54
55
55
55
56
57
58
58
58
58
59
60
61
62
63
64
65
66
66
66
66
66
67
68
69
70
71
71
71
71
72
72
73
74
75
76
77
78
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3505010-В-01 | 4***1 | Пневмопереходник к пневмотормозам прицепа | |
| 45-3505010-В-02 | 4***2 | Пневмопереходник к пневмотормозам прицепа | |
| 45-3505010-Г-01 | 4***1 | Кран разобщительный и головка соединительная с кронштейном | |
| 45-3506300-А-01 | 4***1 | Пневмопривод на пневмо- и гидротормоза прицепа | |
| 45-3506300-А-02 | 4***2 | Пневмопривод на пневмо- и гидротормоза прицепа | |
| 45-3506300-А-03 | 4***3 | Пневмопривод на пневмо- и гидротормоза прицепа | |
| 45-3506380-А-02 | 4***2 | Трубопровод от регулятора давления | |
| 45-3512110-01 | 4***1 | Регулятор давления со штуцером | |
| 45-3512110-02 | 4***2 | Регулятор давления со штуцером | |
| 45-3513005-01 | 4***1 | Баллон | |
| 45-3521120-В-01 | 4***1 | Головка соединительная с разобщительным краном | |
| 45-3521120-В-02 | 4***2 | Головка соединительная с разобщительным краном | |
| 45-3522060 | 4***0 | Тяга | |
| 45-3522060-02 | 4***2 | Тяга | |
| 45-3522310-Б-01 | 4***1 | Кран тормозной с тягой и штуцерами | |
| 45-3522310-Б-02 | 4***2 | Кран тормозной с тягой и штуцерами | |
| 1 | 4***2 | Трубопровод | |
| 2 | 4***2 | Трубопровод | |
| 3 | 4***0 | Трубопровод | |
| 4 | 4***0 | Заглушка с гайкой | |
| 5 | 4***2 | Трубопровод | |
| 6 | 4***2 | Трубопровод | |
| 7 | 4***2 | Трубопровод регулятора давления | |
| 8 | 4***2 | Трубопровод | |
| 9 | 4***2 | Трубопровод к тормозному крану | |
| 10 | 4***2 | Трубопровод | |
| 11 | 4***2 | Кронштейн | |
| 12 | 4***2 | Кронштейн | |
| 13 | 4***2 | Лента стяжная | |
| 14 | 4***2 | Кронштейн передний | |
| 15 | 4***2 | Кронштейн задний | |
| 16 | 4***2 | Трубопровод к пневмопереходнику | |
| 17 | 4***2 | Трубопровод от тормозного крана | |
| 18 | 4***0 | Кронштейн | |
| 19 | 4***1 | Баллон | |
| 20 | 4***0 | Хомут | |
| 21 | А***Т | Регулятор давления | |
| 21 | А***Э | Регулятор давления | |
| 22 | А***Т | Кран тормозной | |
| 22 | А***Э | Кран тормозной | |
| 23 | А***Т | Пневмопереходник | |
| 23 | А***Э | Пневмопереходник | |
| 24 | А***Т | Кран разобщительный | |
| 24 | А***Э | Кран разобщительный | |
| 25 | А***Т | Головка соединительная | |
| 25 | А***Э | Головка соединительная | |
| 26 | 4***2 | Переходник | |
| 27 | 4***2 | Кронштейн | |
| 28 | 4***2 | Кронштейн | |
| 29 | 4***2 | Штуцер | |
| 30 | 4***5 | Штуцер | |
| 31 | 4***3 | Шайба | |
| 32 | 4***5 | Болт специальный | |
| 33 | 4***1 | Палец | |
| 34 | 4***1 | Переходник | |
| 35 | 4***Б | Пружина | |
| 35 | 4***2 | Пружина | |
| 36 | 4***2 | Шланг | |
| 37 | 4***3 | Шайба | |
| 38 | 4***6 | Переходник | |
| 39 | 4***Б | Штуцер | |
| 40 | 4***3 | Переходник | |
| 41 | 4***1 | Тяга | |
| 42 | 4***1 | Штуцер | |
| 43 | 4***2 | Переходник поворотный | |
| 44 | 4***3 | Болт специальный | |
| 45 | 4***4 | Рычаг | |
| 46 | 4***8 | Скоба | |
| 46 | 4***2 | Скоба | |
| 47 | 4***Б | Ось | |
| 48 | 4***2 | Вилка | |
| 48 | 4***2 | Вилка | |
| 49 | 4***2 | Прокладка | |
| 49 | 4***2 | Прокладка | |
| 50 | 4***6 | Прокладка | |
| 50 | 4***2 | Прокладка | |
| 51 | 4***7 | Планка крепления маслопроводов | |
| 52 | 4***7 | Скоба | |
| 53 | 4***9 | Прокладка | |
| 53 | 4***2 | Прокладка маслопроводов | |
| 54 | Д***1 | Болт поворотного угольника | |
| 55 | Д***А | Кольцо уплотнительное | |
| 56 | К***0 | Кран ПС7 | |
| 57 | Н***8 | Болт | |
| 58 | Н***4 | Шайба | |
| 58 | Н***2 | Шайба | |
| 59 | М***5 | Болт | |
| 60 | М***6 | Болт | |
| 61 | М***5 | Болт | |
| 62 | М***5 | Болт | |
| 63 | М***5 | Болт | |
| 64 | М***6 | Болт | |
| 65 | М***5 | Болт | |
| 66 | М***5 | Гайка | |
| 67 | М***5 | Гайка | |
| 68 | М***6 | Гайка | |
| 69 | 6***2 | Ось | |
| 70 | 2***" | Пробка | |
| 71 | 8***Г | Шайба | |
| 72 | 1***Г | Шайба | |
| 73 | 1***Г | Шайба | |
| 74 | 1***Г | Шайба | |
| 75 | 6***2 | Шайба | |
| 76 | 1***2 | Шайба | |
| 77 | 1***2 | Шплинт | |
| 78 | 3***0 | Шплинт |
