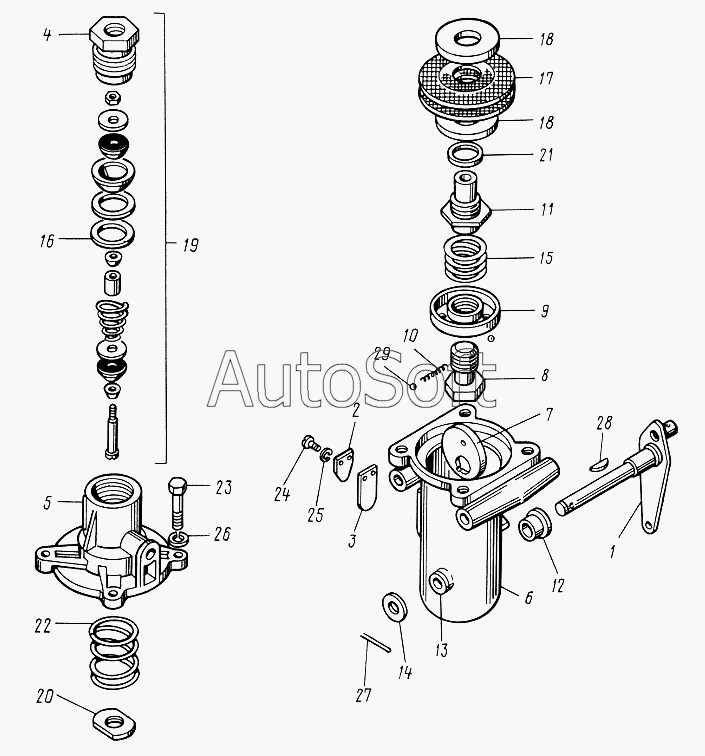

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Кран тормозной
27
19
20
21
22
23
24
25
26
18
18
28
29
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.61.000-Т | А***Т | Кран тормозной | |
| А29.61.000-Э | А***Э | Кран тормозной | |
| А29.61.100 | А***0 | Корпус | |
| А29.61.200 | А***0 | Тарелка пружины | |
| А29.61.500 | А***0 | Диафрагма | |
| А29.61.700 | А***0 | Корпус | |
| 1 | А***0 | Вал | |
| 2 | А***2 | Крышка | |
| 3 | А***3 | Прокладка | |
| 4 | А***4 | Пробка | |
| 5 | А***6 | Крышка | |
| 6 | А***1 | Корпус | |
| 7 | А***2 | Кулачок | |
| 8 | А***1 | Винт | |
| 9 | А***2 | Тарелка | |
| 10 | А***3 | Пружина | |
| 11 | А***2 | Седло | |
| 12 | А***1 | Втулка | |
| 13 | А***2 | Втулка | |
| 14 | А***3 | Шайба | |
| 15 | 3***Б | Пружина | |
| 16 | 1***А | Прокладка | |
| 17 | 1***0 | Диафрагма | |
| 18 | 1***1 | Шайба диафрагмы | |
| 19 | 1***2 | Клапан | |
| 20 | 1***9 | Гайка | |
| 21 | 1***6 | Прокладка | |
| 22 | 5***7 | Пружина | |
| 23 | М***6 | Болт | |
| 24 | М***3 | Винт | |
| 25 | 5***Г | Шайба | |
| 26 | 8***Г | Шайба | |
| 27 | 3***0 | Шплинт | |
| 28 | 2***0 | Шпонка | |
| 29 | Б***0 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
