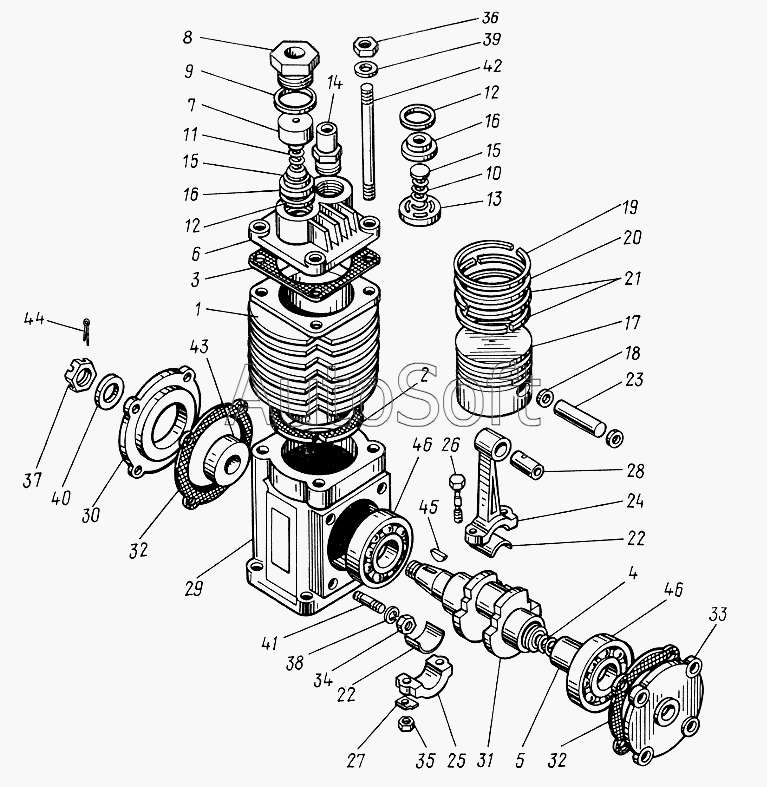

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Компрессор
32
32
38
37
36
35
34
33
33
32
32
39
31
30
30
29
29
28
27
26
46
46
45
44
43
42
41
40
6
12
12
11
10
9
8
8
7
6
13
5
4
3
3
2
2
1
1
14
14
15
15
16
16
17
18
19
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.01.050-01 | А***1 | Головка цилиндра | |
| А29.01.050-02 | А***2 | Головка цилиндра | |
| А29.01.100 | А***0 | Поршень и шатун | |
| А29.01.110 | А***0 | Комплект поршневых колец | |
| А29.01.150 | А***0 | Шатун | |
| А29.03.000-01 | А***1 | Компрессор | |
| А29.03.000-02 | А***2 | Компрессор | |
| А29.03.010 | А***0 | Картер со шпильками | |
| А29.03.020 | А***0 | Крышка | |
| 1 | А***1 | Цилиндр | |
| 1 | А***2 | Цилиндр | |
| 2 | А***6 | Прокладка цилиндра | |
| 2 | А***1 | Прокладка цилиндра | |
| 3 | А***8 | Прокладка головки | |
| 3 | А***1 | Прокладка головки | |
| 4 | А***А | Пружина | |
| 5 | А***А | Уплотнитель | |
| 6 | А***1 | Головка цилиндра | |
| 6 | А***2 | Головка цилиндра | |
| 7 | А***2 | Корпус клапана | |
| 8 | А***1 | Пробка | |
| 8 | А***2 | Пробка | |
| 9 | А***4 | Прокладка | |
| 10 | А***1 | Пружина | |
| 11 | А***1 | Пружина | |
| 12 | А***7 | Прокладка | |
| 13 | А***8 | Корпус | |
| 14 | А***1 | Штуцер | |
| 14 | А***2 | Штуцер | |
| 15 | А***1 | Клапан | |
| 16 | А***2 | Седло клапана | |
| 17 | А***1 | Поршень | |
| 18 | А***2 | Кольцо стопорное | |
| 19 | А***3 | Кольцо компрессионное | |
| 20 | А***4 | Кольцо компрессионное | |
| 21 | А***5 | Кольцо маслосъемное | |
| 22 | А***6 | Вкладыш шатуна | |
| 23 | А***7 | Палец поршневой | |
| 23 | А***0 | Палец поршневой | |
| 24 | А***1 | Шатун | |
| 25 | А***2 | Крышка | |
| 26 | А***3 | Болт | |
| 26 | А***0 | Болт | |
| 27 | А***4 | Шайба | |
| 28 | А***5 | Втулка | |
| 29 | А***1 | Картер | |
| 29 | А***2 | Картер | |
| 30 | А***1 | Крышка передняя | |
| 30 | А***2 | Крышка передняя | |
| 31 | А***4 | Вал коленчатый | |
| 32 | А***9 | Прокладка | |
| 32 | А***1 | Прокладка | |
| 33 | А***1 | Крышка задняя | |
| 33 | А***2 | Крышка задняя | |
| 34 | М***5 | Гайка | |
| 35 | М***1 | Гайка | |
| 36 | М***4 | Гайка | |
| 37 | М***3 | Гайка | |
| 38 | 8***Г | Шайба | |
| 39 | 8***4 | Шайба | |
| 40 | 1***5 | Шайба | |
| 41 | М***8 | Шпилька | |
| 42 | М***5 | Шпилька | |
| 43 | 2***4 | Манжета | |
| 44 | 3***5 | Шплинт | |
| 45 | 5***5 | Шпонка | |
| 46 | 2***7 | Подшипник |
