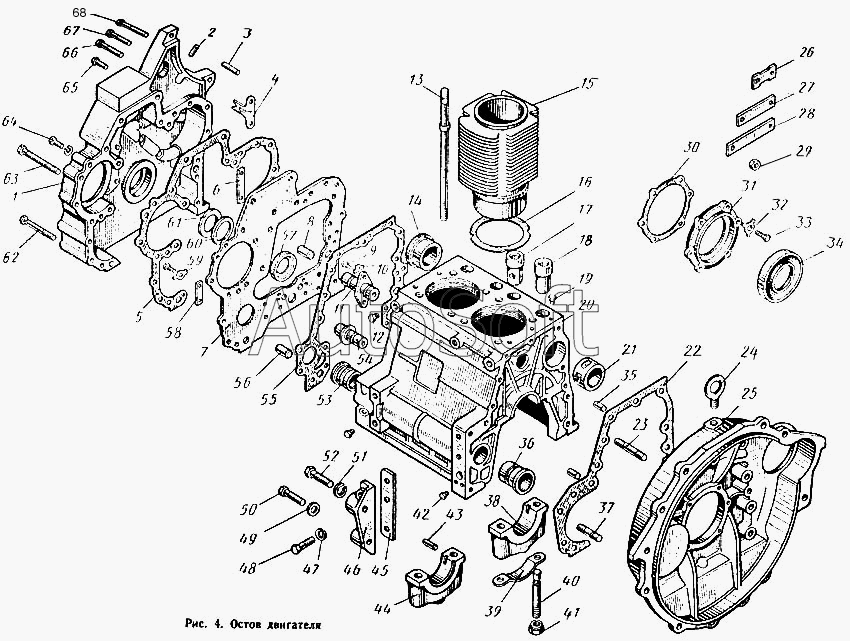

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Остов двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БНП-М8х30 | Б***0 | Болт | |
| Д21-1002008 | Д***8 | Картер двигателя в сборе | |
| Д21-1002010 | Д***0 | Картер двигателя с втулками и крышками коренных подшипников в сборе | |
| Д22-1002017 | Д***7 | Угольник уплотнительный в сборе | |
| Д22-1002222 | Д***2 | Крышка распределительных шестерен | |
| Д22-1002230 | Д***0 | Крышка распределительных шестерен с трубками в сборе | |
| Д22-1002240 | Д***0 | Трубка подвода в сборе | |
| Д22-1002250 | Д***0 | Трубка малая в сборе | |
| Д22-1019063 | Д***3 | Кольцо уплотнительное | |
| 1 | Д***0 | Крышка распределительных шестерен в сборе | |
| 2 | Д***9 | Штифт | |
| 3 | Д***2 | Вставка | |
| 4 | Д***1 | Указатель в. м. т. | |
| 5 | Д***6 | Прокладка крышки распределительных шестерен | |
| 6 | Д***А | Пластина замковая средняя | |
| 7 | Д***1 | Лист передний | |
| 8 | Д***4 | Штифт | |
| 9 | Б***0 | Болт | |
| 10 | Д***6 | Шайба стопорная | |
| 11 | Д***0 | Палец промежуточной шестерни распределительного механизма с пробкой в сборе | |
| 12 | П***" | Пробка коническая шестигранная | |
| 13 | Д***А | Шпилька анкерная | |
| 14 | Д***А | Втулка распределительного вала передняя | |
| 15 | Д***1 | Цилиндр | |
| 16 | Д***3 | Прокладка цилиндра | |
| 17 | Д***5 | Втулка толкателя | |
| 18 | Д***Б | Втулка толкателя | |
| 19 | П***" | Пробка коническая шестигранная | |
| 20 | Д***5 | Картер двигателя | |
| 21 | Д***8 | Втулка распределительного вала задняя | |
| 22 | Д***3 | Прокладка картера маховика | |
| 23 | Д***8 | Шпилька | |
| 24 | Д***5 | Рым-болт | |
| 25 | Д***Б | Картер маховика | |
| 26 | Д***1 | Пластика замковая нижняя | |
| 27 | Д***2 | Пластина замковая левая | |
| 28 | Д***1 | Пластина замковая правая | |
| 29 | Г***5 | Гайка | |
| 30 | Д***6 | Прокладка корпуса каркасного сальника заднего | |
| 31 | Д***2 | Корпус каркасного сальника заднего | |
| 32 | Д***8 | Шайба стопорная | |
| 33 | Б***6 | Болт | |
| 34 | А***2 | Сальник каркасный самоподжимной | |
| 35 | Д***9 | Штифт установочный | |
| 36 | Д***4 | Втулка валика механизма уравновешивания задняя | |
| 37 | Д***4 | Шпилька | |
| 38 | Д***А | Крышка первого и второго подшипников | |
| 39 | Д***А | Шайба замковая | |
| 40 | Д***А | Шпилька крышек коренных подшипников | |
| 41 | Д***9 | Гайка | |
| 42 | П***" | Пробка резьбовая коническая | |
| 43 | Д***А | Штифт | |
| 44 | Д***1 | Крышка третьего подшипника | |
| 45 | Д***1 | Прокладка в сборе | |
| 46 | Д***8 | Угольник уплотнительный | |
| 47 | Ш***Н | Шайба пружинная | |
| 48 | Б***0 | Болт | |
| 49 | Ш***Н | Шайба пружинная | |
| 50 | Б***5 | Болт | |
| 51 | Ш***Н | Шайба пружинная | |
| 52 | Б***5 | Болт | |
| 53 | Д***3 | Втулка валика механизма уравновешивания передняя | |
| 54 | Д***0 | Палец промежуточной шестерни механизма уравновешивания в сборе | |
| 55 | Д***3 | Прокладка листа переднего | |
| 56 | Д***7 | Штифт | |
| 57 | С***2 | Сальник каркасный самоподжимной | |
| 58 | Д***А | Пластина замковая крайняя | |
| 59 | Д***6 | Шайба замковая | |
| 60 | Д***5 | Шайба | |
| 61 | Д***4 | Сальник | |
| 62 | Д***9 | Болт | |
| 63 | Б***5 | Болт | |
| 64 | Б***0 | Болт | |
| 65 | В***8 | Винт | |
| 66 | Б***0 | Болт | |
| 67 | Б***5 | Болт | |
| 68 | Б***0 | Болт |
